使用车身矫正设备,实现车身矫正

【摘要】:将车身固定在矫正台后,利用液压牵引即可进行所需的矫正。可移动式矫正台的纵梁下装有轮子,便于移动到任意位置,是一种实用性很强的矫正设备。在液杆两端装上适当的端头,可以满足车身内部两点间矫正尺寸的需要,适用于推压、展宽、夹紧、拉拔、延伸各种情形,其端头的形式是不相同的。

1.车身固定设备

对于车身的拔拉牵引矫正,必须保证车身固定,否则,在拉力作用之下会产生整体位移,达不到牵引矫正的目的(液压顶杆在车身内部两点之间的顶推不受此限)。

车身固定器主要是用来夹持车身某一部位,且其底座又能用螺栓固定在地板导轨上,使整个车身处于固定位置的装置。

汽车固定好后,就可以沿任意方向、绕车身360°进行牵拉了。

2.简易式车身牵引器

简易式车身牵引器牵拉时,先将车身用固定器固定在工作台上,利用立柱与工作台之间的拉链系统对车身牵引。这种装置便于移动,可以安放在任何损伤部位进行牵引,但每次只能沿一个方向拉拔。

3.可移动式矫正台

图3-30所示为可移动式矫正台。矫正台纵梁上有两根可以移动的横梁,横梁安装有固定器。固定器位置可以自由调节。矫正台上装有若干套可以自由旋转的液压支架牵引装置。将车身固定在矫正台后,利用液压牵引即可进行所需的矫正。矫正车身侧面时,将液压牵引装置移装到纵梁上即可。可移动式矫正台的纵梁下装有轮子,便于移动到任意位置,是一种实用性很强的矫正设备。

在台式矫正台上装上定位器,即可从定位器匹配的情况判断牵引矫正是否完成,而不必进行测量。

4.轻便液压杆系统

利用手摇液压泵提供压力能,通过液压驱动(各种用途的液压缸),实现推、拉、顶、扩等动作的装置统称为轻便液压杆系统。

在液杆两端装上适当的端头,可以满足车身内部两点间矫正尺寸的需要,适用于推压、展宽、夹紧、拉拔、延伸各种情形,其端头的形式是不相同的。

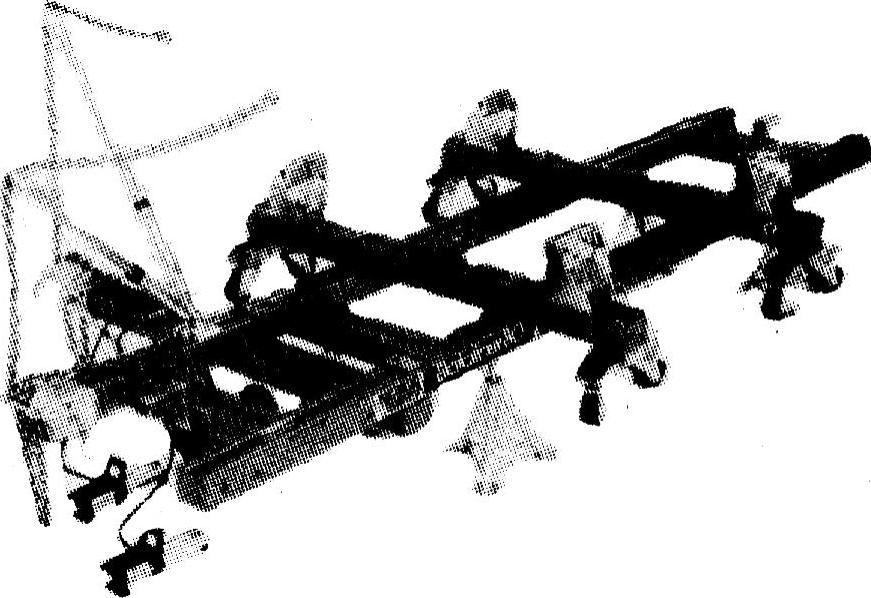

图3-30 可移动式矫正台
