CO2气体保护焊及其示意图

2023-08-10 理论教育版权反馈

【摘要】：前者俗称为氩弧焊，后者称为CO2气体保护焊。图3-7所示为CO2气体保护焊的示意图。

1.组成

惰性气体保护焊是利用惰性气体将电极、电弧区以及焊接熔池置于其保护之下的电弧焊接方式，简称为气体保护焊。用于保护焊的惰性气体主要有氩气和二氧化碳气两种。前者俗称为氩弧焊，后者称为CO₂气体保护焊。图3-7所示为CO₂气体保护焊的示意图。

惰性气体保护焊的组成如图3-8所示。惰性气体保护焊使用一根焊丝，焊丝和电极以一定的速度自动进给，在母材和焊丝之间出现短弧，短弧产生的热量使焊丝熔化，因而将母材连接起来。由于焊丝以稳定的速度自动送丝，这种方法又可称为半自动电弧焊接法。在焊接过程中（图3-8），用惰性气体对焊接部位进行保护，以免母材受到空气的氧化。所使用的惰性的种类由需要焊接的母材而决定。大多数钢材都用二氧化碳（CO₂）进行气体保护（图3-8）。而对于铝材，则根据铝合金的种类和材料的厚度，分别采用氩气或氩、氮混合气体进行保护。在氩气中加入4%～5%（体积分数）的氧气，用这种气体进行保护时，甚至可以焊接不锈钢。

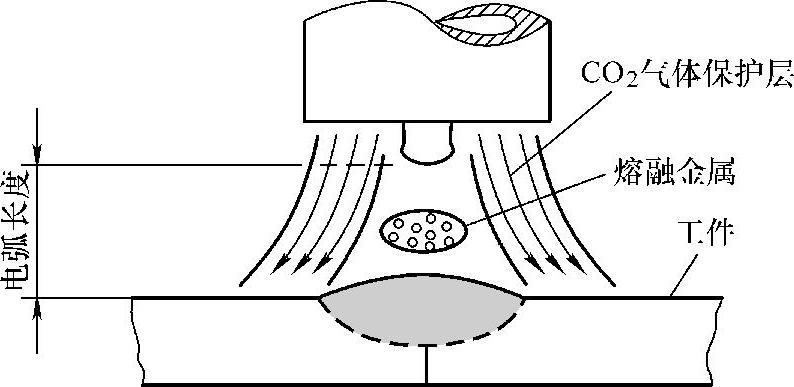

图3-7 CO₂气体保护焊

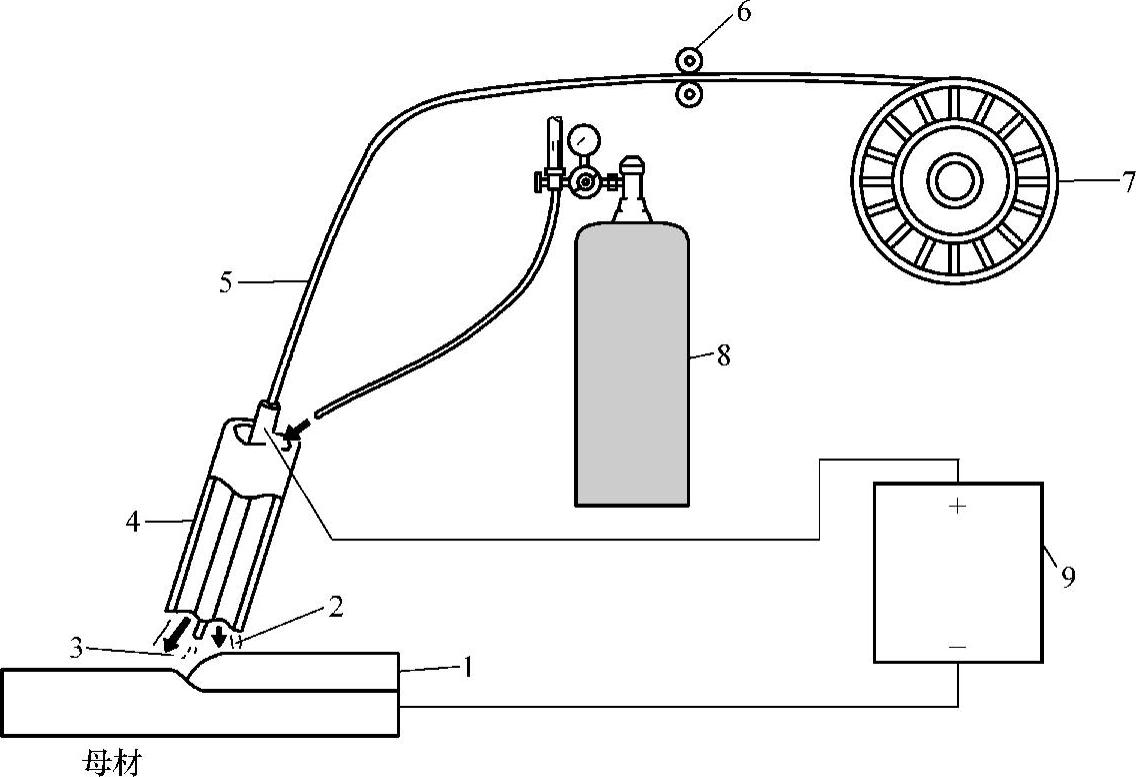

图3-8 惰性气体保护焊的组成

1—焊缝金属 2—CO₂气体 3—电弧 4—焊枪喷嘴 5—焊丝 6—送丝滚轴 7—焊丝卷轴 8—CO₂气瓶 9—焊机电源

2.焊接位置

与电弧焊、气焊相同，气体保护焊焊接位置也有平焊、横焊、立焊和仰焊四种，如图3-9所示。

平焊一般容易进行，焊接速度较快，焊接质量易于保证，只要不是在汽车上施焊，应尽量采用平焊。

水平焊缝进行横焊时，应使焊炬向上倾斜，以尽可能避免重力对熔池的影响。

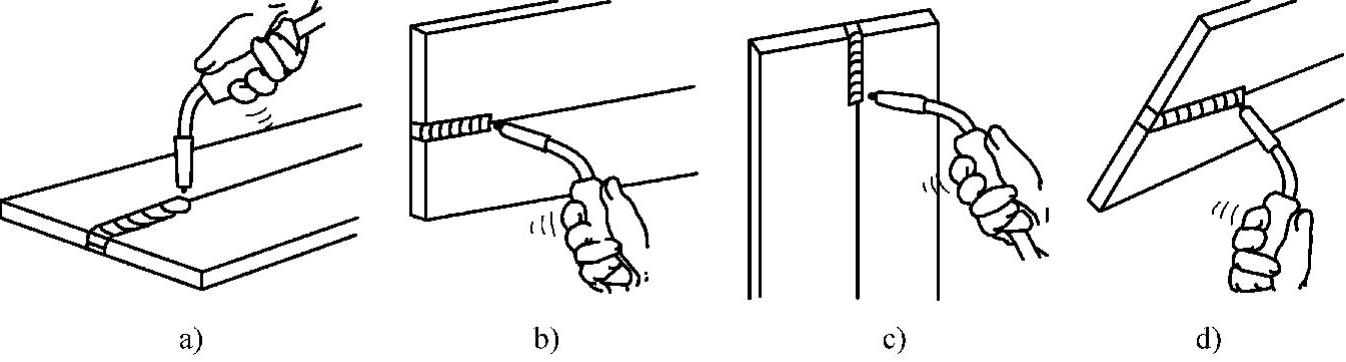

图3-9 惰性气体保护焊的焊接位置

立焊时，可根据具体情况选用向上立焊法、向下立焊法或立角焊法。对于气体保护焊应以向上立焊法为主，手工电焊则以向下立焊法为主。

仰焊是最难掌握的，为避免熔化金属脱落引起事故，一定要用较低的电压、短电弧和小熔池相配合。施焊时，将喷嘴推向工件，防止焊丝向熔池之外移动。

3.焊接形式

二氧化碳气体保护焊的焊接形式有六种，如图3-10所示。

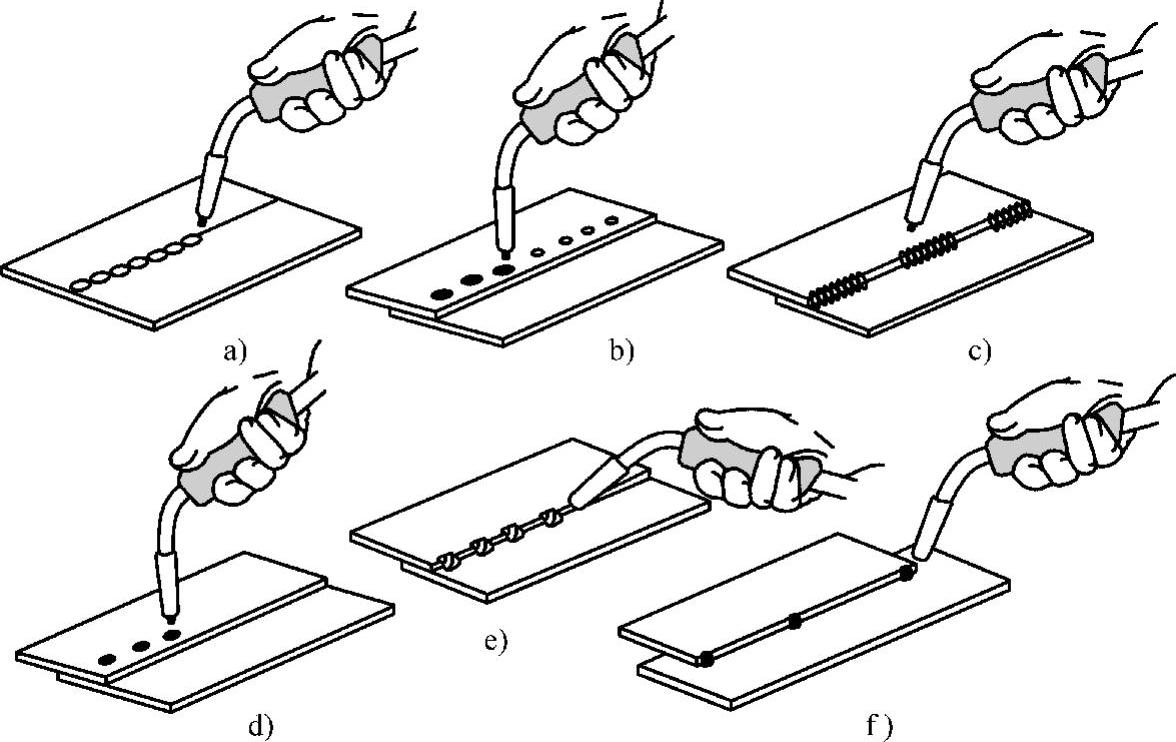

图3-10 二氧化碳气体保护焊的焊接形式

a）连续焊 b）塞焊 c）连续定位焊 d）、f）定位焊 e）搭接定位焊

1）定位焊。定位焊实际上是临时定位焊，用于保持两焊件相对位置固定不变的一种替代措施。定位焊各焊点之间的距离与母材厚度有关，大致是厚度的15～30倍，如图3-11所示。

2）连续焊。焊炬连续、稳定地沿焊缝移动形成连续焊缝，图3-12所示为连续焊示意图。

3）塞焊。两块金属板叠在一起，在其中一块板上钻有通孔，将电弧穿过此孔并被熔化金属所填满而形成的焊点称为塞焊。用塞焊替代铆接、螺钉连接是使用非常广泛的工艺方法。

4.焊接缺陷及原因分析

惰性气体保护焊常见的焊接缺陷及产生的原因见表3-1。

图3-11 定位焊接

图3-12 连续焊接

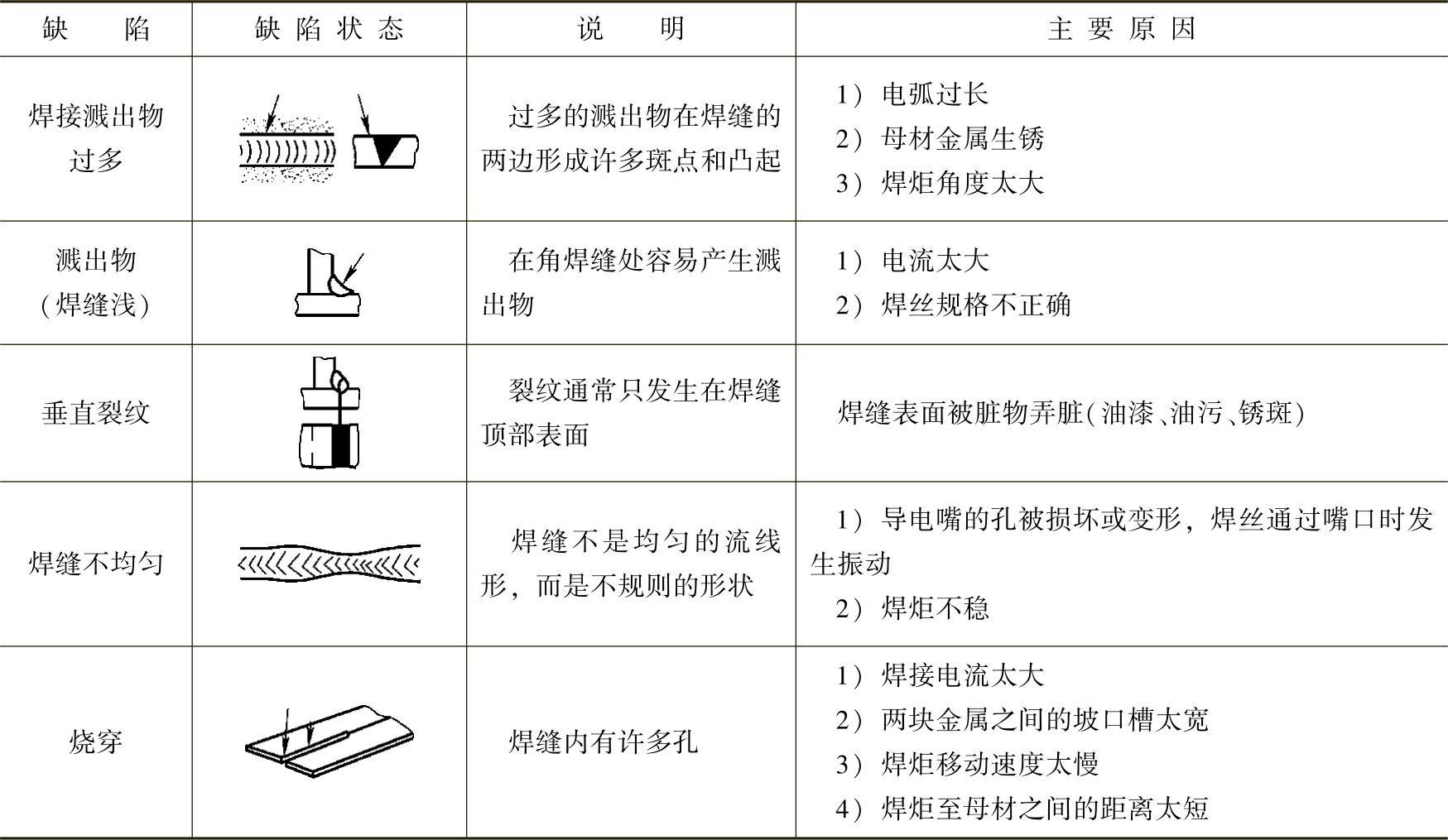

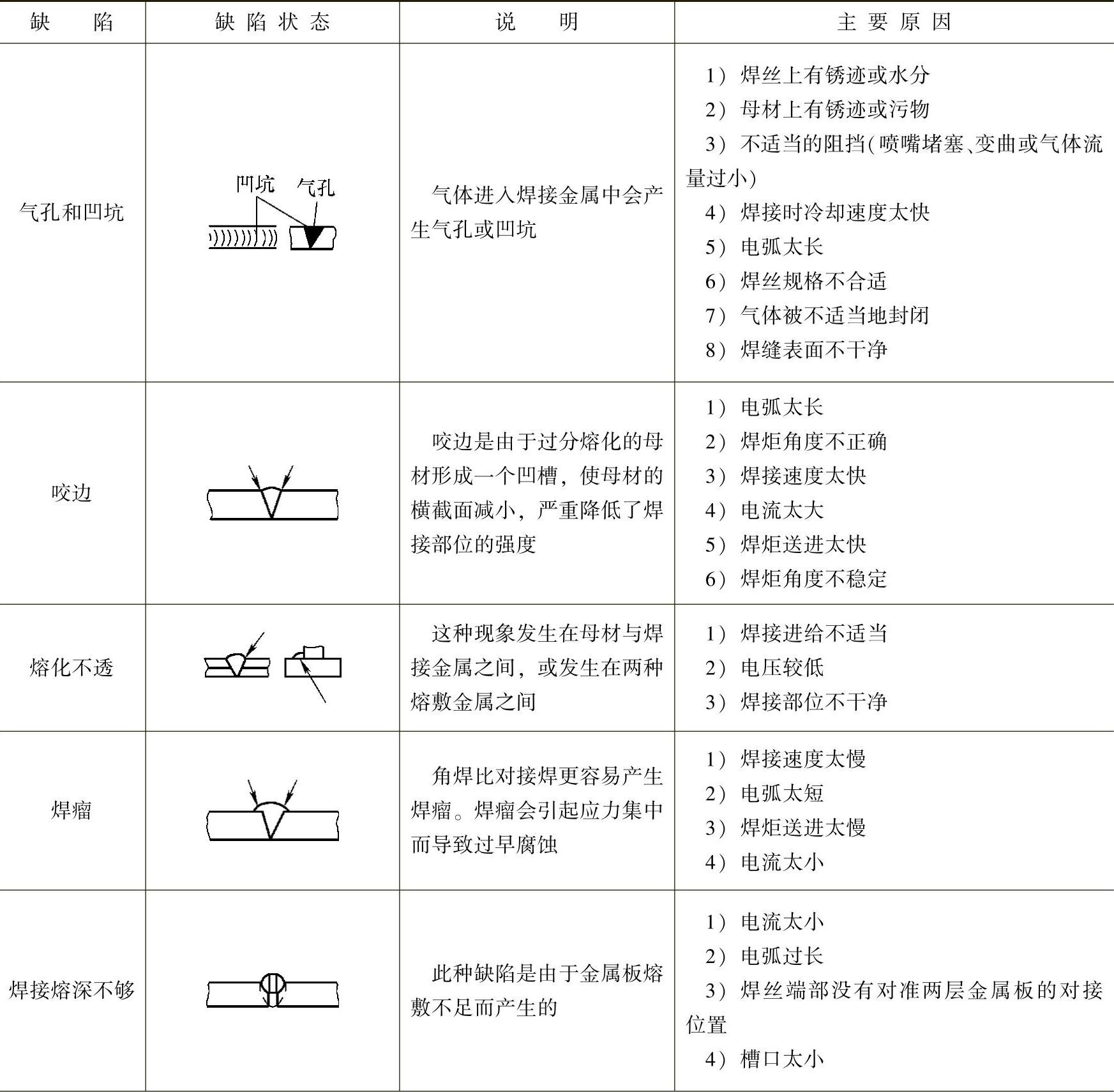

表3-1 惰性气体保护焊常见的焊接缺陷及产生原因

（续）
