汽车钣金焊接方法一览
【摘要】：按照焊接过程的物理特性不同，焊接方法可归纳为三大类，即熔化焊、压焊和钎焊，如图3-5所示。根据熔化方式不同，熔化焊又分成气焊、电弧焊、等离子弧焊等几种方法。以上焊接方法中的电阻定位焊、熔极惰性气体保护焊、管状焊丝电弧焊、钨极惰性气体保护焊、等离子弧焊、氧乙炔焊、软钎焊、硬钎焊等被广泛应用于汽车钣金焊接修复中。
按照焊接过程的物理特性不同，焊接方法可归纳为三大类，即熔化焊、压焊和钎焊，如图3-5所示。
1.熔化焊
熔化焊是将被焊金属在焊接部位加热到熔化状态，并向焊接部位加入熔化状态的金属（焊条），冷凝以后，两块被焊件即形成整体的焊接方法。根据熔化方式不同，熔化焊又分成气焊、电弧焊、等离子弧焊等几种方法。其中气焊、电弧焊在汽车修理中使用最多。
2.压焊
用电极对金属焊接点加热使其熔化并施加压力，使之焊接在一起的方法称为压焊。各种压焊中，电阻焊的定位焊方法在汽车制造业中是不可缺少的（如车身定位焊）。因为定位焊不会使焊件产生变形，在汽车修理中获得广泛应用。
3.钎焊
钎焊是采用熔点低于母材的钎料（钎焊填充材料）加热熔化滴在焊接区域，将工件焊接成一体的焊接方法，如铜焊、锡焊。由于钎焊时，工件受热的温度低于工件材料的熔点，不影响工件的整体形状，被广泛应用于对散热器、油箱等的修理作业中。
以上焊接方法中的电阻定位焊、熔极惰性气体保护焊（MIG焊）、管状焊丝电弧焊（FCAW焊）、钨极惰性气体保护焊（TIG焊）、等离子弧焊、氧乙炔焊、软钎焊、硬钎焊等被广泛应用于汽车钣金焊接修复中。汽车制造厂使用的各种最佳焊接方法如图3-6所示。
图3-5 焊接种类

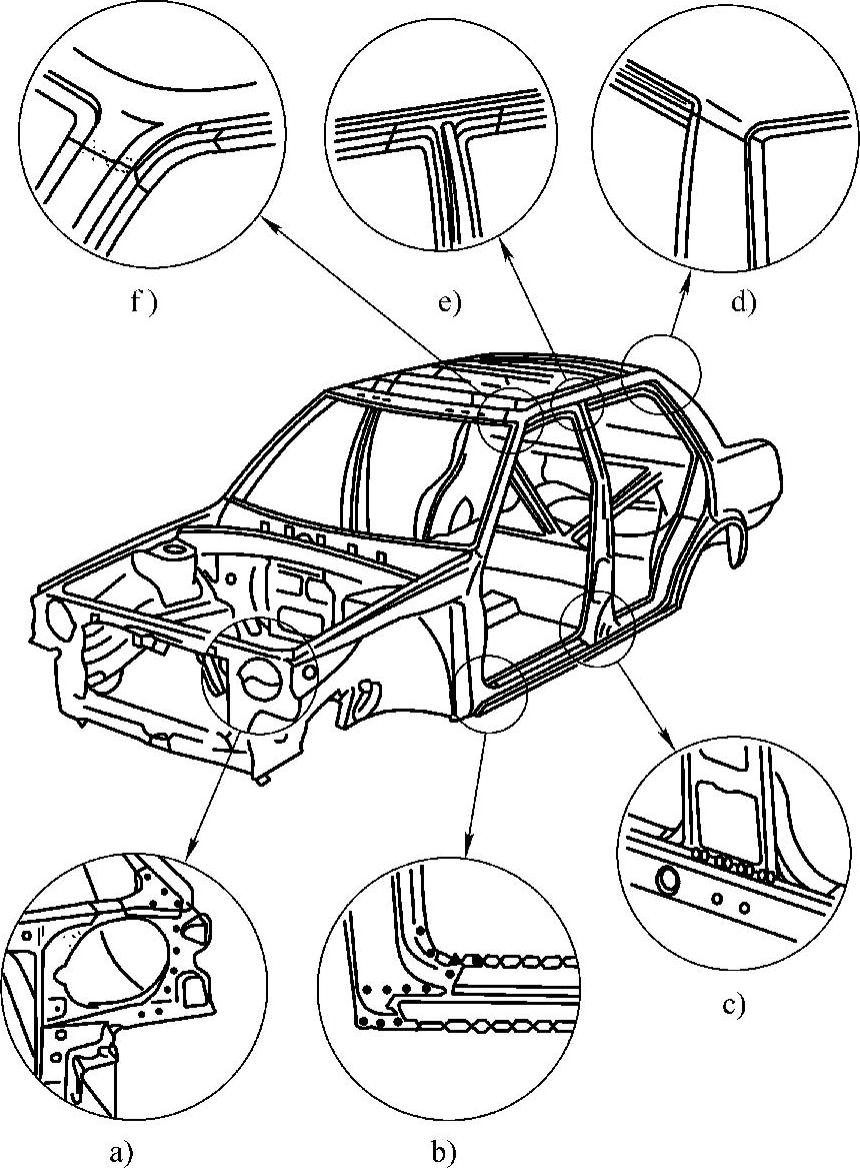

图3-6 汽车制造厂使用的各种最佳焊接方法
a）、b）电阻定位焊 c）CO2气体保护焊 d）、e）、f）钎焊
