日本丰田汽车配件知识简介

2023-08-10 理论教育版权反馈

【摘要】：日本丰田汽车公司作为世界最大的汽车制造厂之一，代表国际汽车先进的汽车配件编码规则。丰田汽车零件分为维修零件、附件、矿物油三大类。②质量和性能极佳，且零件很耐用，这是因为它们通过丰田汽车公司严格的质量检验。丰田汽车主要通过查阅主目录来确认零件号。标准件是指那些材料质量、形状、尺寸等按照丰田汽车公司标准标准化后的零件，例如六角螺栓、螺母、垫圈、螺钉等，编号如图2-36所示。

在我国，进口或合资品牌的汽车繁多，在汽车工业发达的国家，各汽车制造厂的零部件分类、编号并无统一规定，各厂有各厂的编制规则。日本丰田汽车公司作为世界最大的汽车制造厂之一，代表国际汽车先进的汽车配件编码规则。

1.丰田汽车零件类型

1）零件类型。丰田汽车零件分为维修零件、附件、矿物油三大类。

①维修零件。维修零件是汽车中最主要的组成部分。如果由于已到使用寿命或发生故障而零件损坏了，则必须用新零件将它更换掉，从而使汽车又能正常工作。维修零件对于汽车保持行驶性能、安全性和舒适性是非常重要的。

②附件。附件是指增加客户驾驶愉快和舒适性的那些设备。这些设备包括空调器、音响设备、座椅罩、雪橇架和许多其他装置。

③矿物油。矿物油通常是指润滑油。它用于发动机和变速器内因摩擦产生热和磨损的部位。“矿物油”也包括LLC（长寿命冷却液）和制动液。

2）维修零件的分类。维修零件按其组成可以分为：

①单个零件。以最小单位供应的单个零件。如前转向信号灯罩。

②分总成。通过焊接、铆接、热压配合等方法把两个以上的单个零件组合在一起。如机油泵转子组。

③总成。由二个以上单个零件或分总成装配成的组合件。如分电器总成。

④组件。为了便于修理，由一个主要零件与几个小零件组合成一个组件。如开关总成。

⑤套件。套件是指在修理中应同时全部更换的一组零件。如制动主缸套件。

3）纯牌零件。纯牌零件是指经过汽车制造厂严格质量检验过的那些零件。它们的性能和质量完全满足规定的汽车要求。除了纯牌零件以外的那些零件称为“仿制零件”。

经过丰田公司质量检验的零件称为“丰田纯牌零件”，具有以下特性：

①由于它们与装在新汽车上的零件完全相同，因此能完全满足丰田汽车的要求。

②质量和性能极佳，且零件很耐用，这是因为它们通过丰田汽车公司严格的质量检验。

③通过丰田销售网，可以在任何时间、任何地点购买到。

2.零件号信息工具

1）主要零件号信息工具。丰田汽车主要通过查阅主目录来确认零件号。主目录是以电子目录（CD光盘）、缩微胶片目录和书本零件目录形式提供的。

零件号信息写在CD中，当将所需的汽车信息输入时，就可以很方便地从这个目录中找到零件号和其相应的信息。

2）辅助零件号信息工具。除了零件目录之外，还发行下列工具，有助于进行零件号变换。

①零件号应用一览表（缩微胶片）。这是从老型号得来的主目录零件号信息的摘要，零件号从最近的编号向上重新安排。这个工具用来查阅一个零件能应用的汽车，发行标准为每年两次。

②零件目录简报。在缩微胶片目录发行之后，报告有关供货方式的变更和改成型号的有关信息。通过插入到缩微胶片架内来使用这个速报。出版标准为按需要随时发行。

③替代供货零件一览表（SSPL）。如果经技术改进后在老零件号与新零件之间有互换性，则老零件号应由新零件号代替。这个一览表是用来查阅零件的替代关系（不包括从1995年起的单个零件更换）。出版标准为每年一次。

3）零件编号规则。丰田零件号通常由10位阿拉伯数字组成，针对具有规定颜色、尺寸的零件还有2位辅助代号。零件号不是数字和字母符号的简单排列，每个编号都有其特定的意义。

零件号系统分为普通零件、标准和半标准件、组件和套件、工具附件、矿物油五大类。

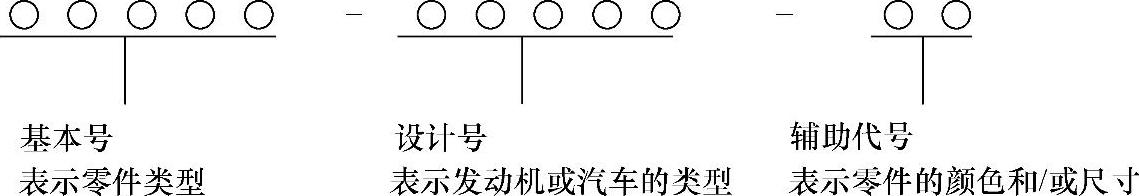

①普通零件。普通零件由基本号、设计号组成，对于具有规定颜色、尺寸的零件还有辅助代号，如图2-31所示。

图2-31 普通零件

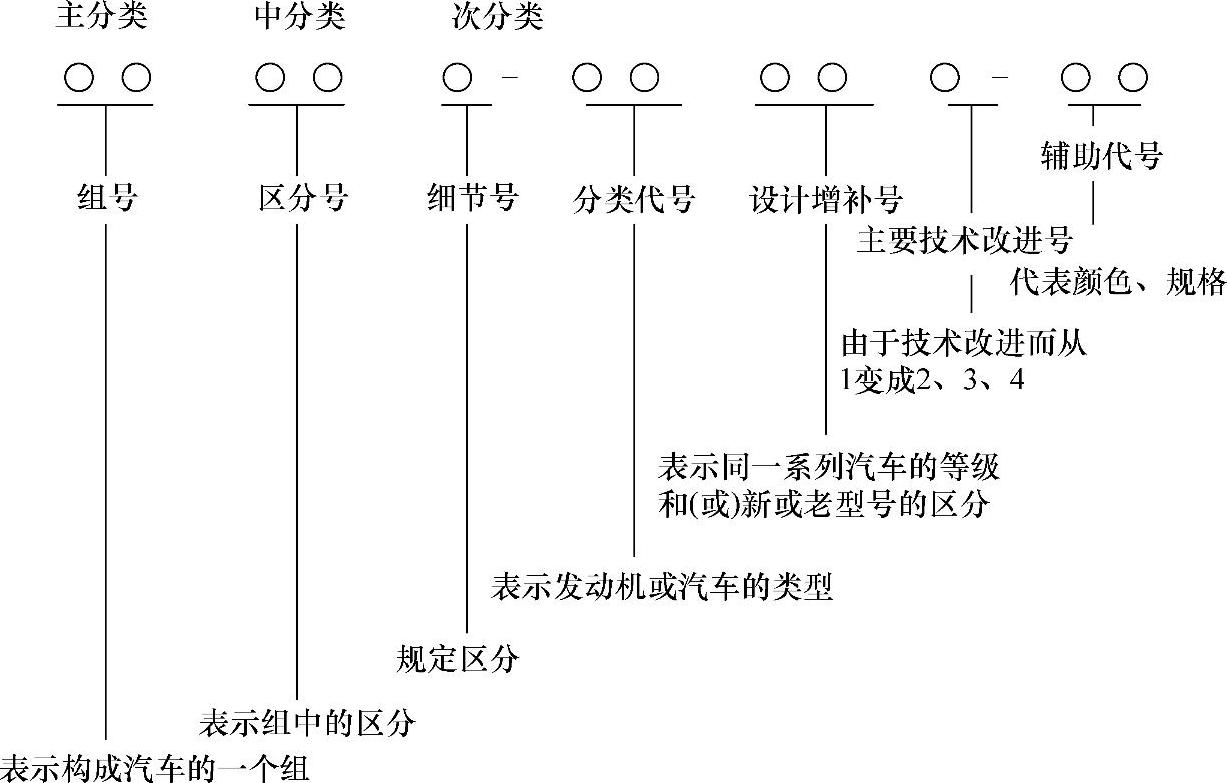

下面说明零件号的构成，如图2-32所示。

图2-32 零件号的构成

普通零件包括单个零件和由两个以上零件组成的部件，零件号规则有所不同。

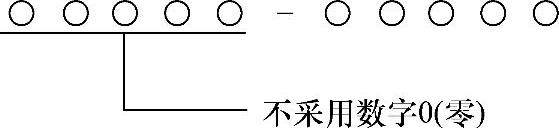

a）单件零件。编号规则如图2-33所示。

例如：53811——前翼子板（左），53812——前翼子板（右），48811——前平衡杆。

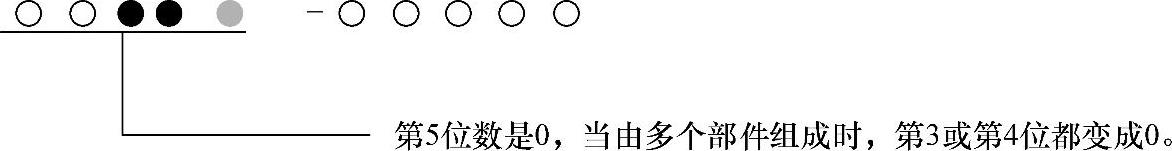

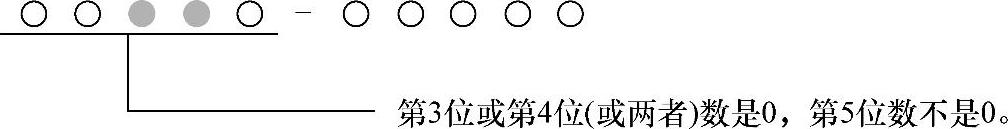

b）分总成。编号规则如图2-34所示。

图2-33 单件零件编号规则

图2-34 分总成编号规划

例如：67001——前车门总成（左），67002——前车门总成（右），43502——前轮毂。c）总成。编号规则如图2-35所示。

图2-35 总成编号规则

例如：19000——发动机总成，11400——气缸体总成，81110——前照灯总成。

②标准和半标准件。

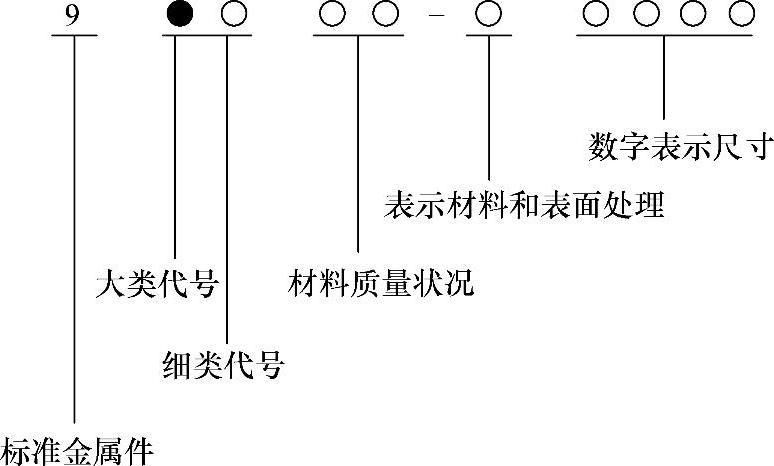

a）标准件。标准件是指那些材料质量、形状、尺寸等按照丰田汽车公司标准标准化后的零件，例如六角螺栓、螺母、垫圈、螺钉等，编号如图2-36所示。

图2-36 标准件编号规则

其中，第二位的“大类代号”分别用阿拉伯数字1～5表示，其代号意义为：1—螺栓，2—双头螺柱，3—螺钉，4—螺母或垫圈，5—铆钉或开口销。

例如：凯美瑞2.4L前照灯安装垫的编码90075—06132。

b）半标准件。半标准件是指那些类似于标准件的非标准件，例如特殊螺钉、轴承、油封等，编号规则如图2-37所示。

例如：90369——前轮轴承，90919——点火高压线。

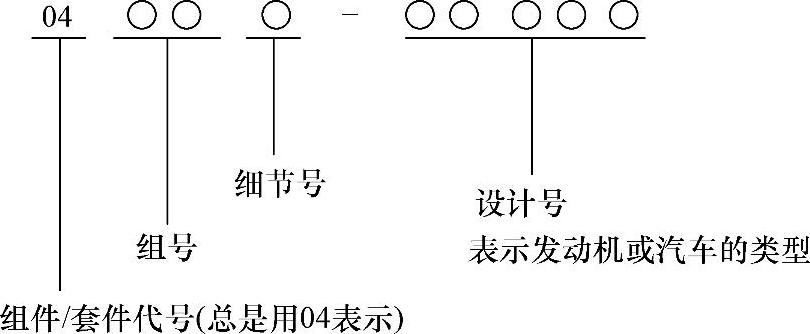

③组件和套件。组件和套件的编号规则如图2-38所示。

图2-37 半标准件编号规则

图2-38 组件和套件编号规则

例如：04111——发动机大修包，04438——半轴防尘组件，04465——前制动蹄片。

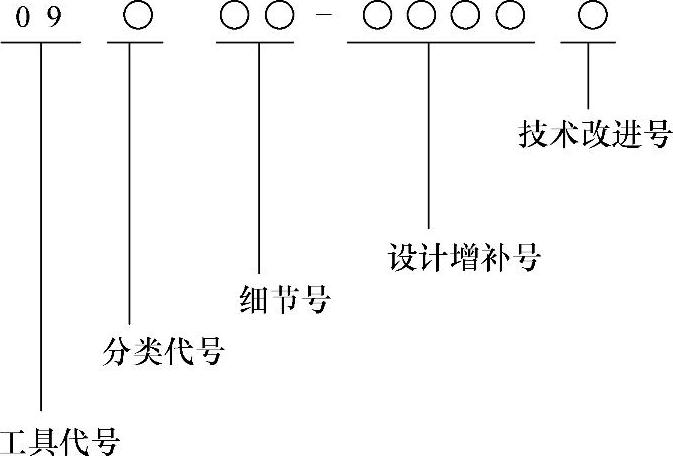

④工具。工具编号规则如图2-39所示。

说明：工具由随车工具和维修汽车必需的专用维修工具（SST）组成。

⑤附件和矿物油。附件和矿物油编号规则如图2-40所示。

图2-39 工具编号规则

图2-40 附件和矿物油编号规则

其中，第三位的分类代号的规则为：

0：销售工具

1：自记式转速计/Mascot钥匙/阻流板

2：地板踏脚垫/座椅罩/警告反光镜

3：链条

4：车外件（车架）/消声器隔断器

5：电气零件（灯类）

6：电气零件（天线/外视镜）

7：汽车清洗器具/娱乐用品

8：汽车维护用品/矿物油/化学制剂

9：空调器

3.丰田零件编号标准

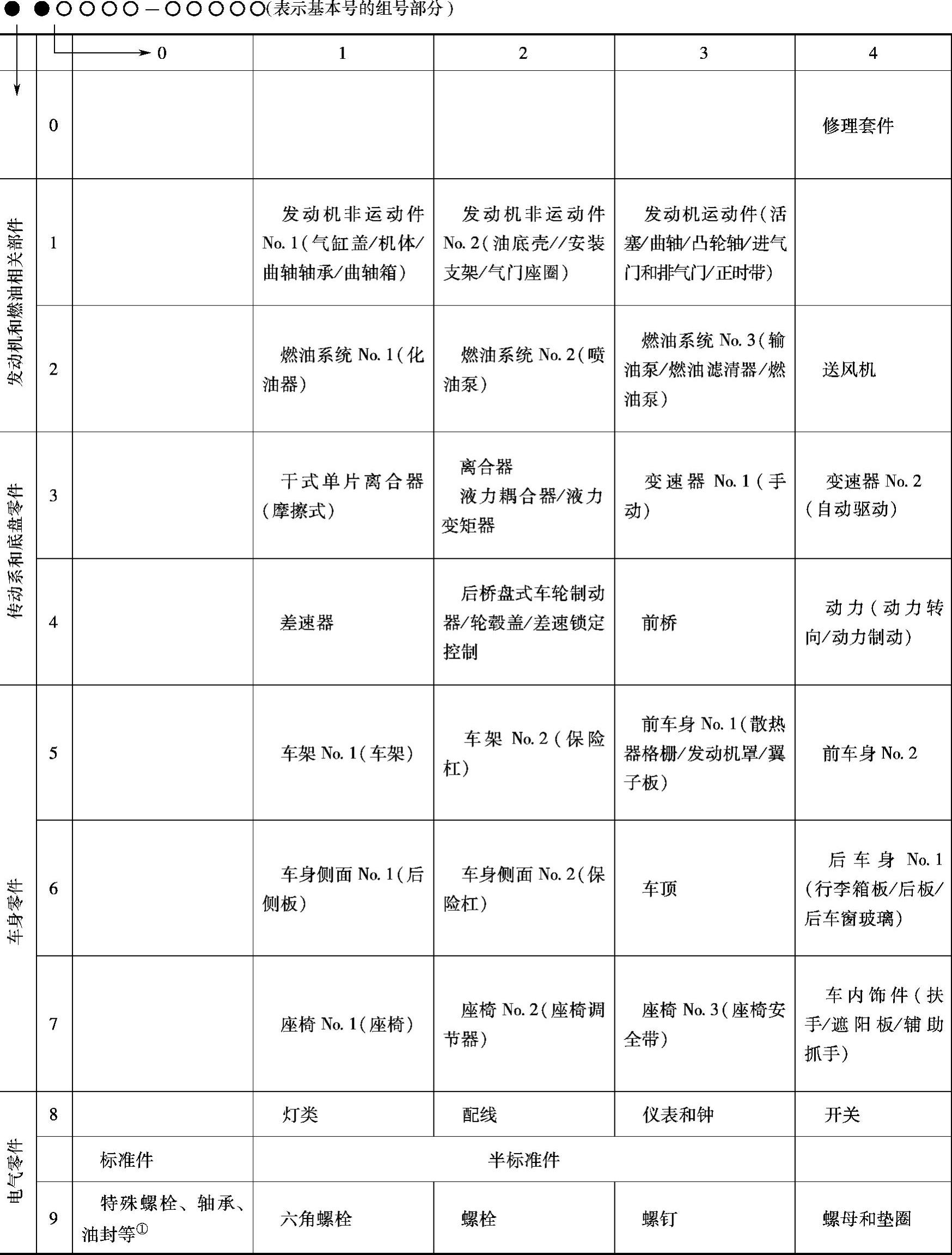

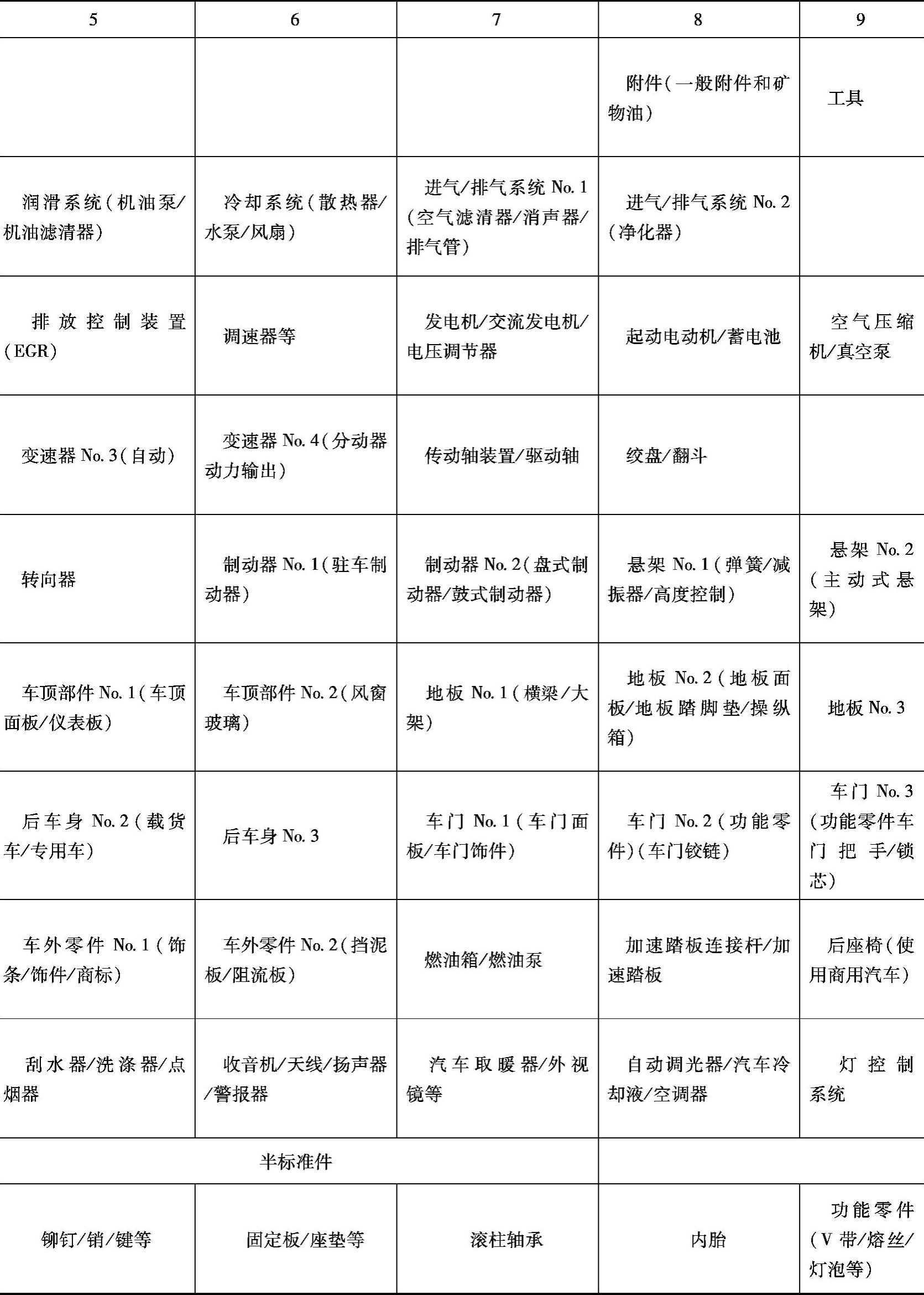

丰田汽车零件大类按其功能进行分类，其前两位代码见表2-20。

表2-20 丰田汽车各零件大类按其功能分类表

①包括节温器、火花塞、机油滤清器、V带、熔丝和灯泡。
