国产汽车配件编号规则

2023-08-10 理论教育版权反馈

【摘要】：汽车零部件编号由企业名称代号、组号、分组号、件号、结构区分号、变更经历代号组成。①适用于新设计定型的各类汽车和半挂车的零件、总成和总成装置图的编号规则。用2位数字表示汽车各功能系统内分系统的分类代号。国产汽车产品零部件编号共有58个组号、638个分组号。

1.国产汽车配件的编号规则

在我国，汽车零部件编号按中国汽车工业联合会于1990年1月1日颁布实施的《汽车产品零部件编号规则》统一编制。其方法如下：

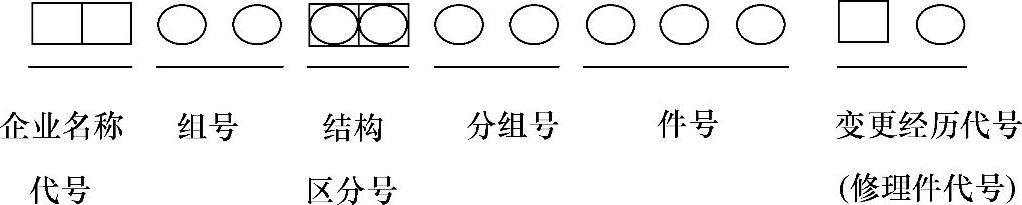

1）汽车零部件编号。汽车零部件编号由企业名称代号、组号、分组号、件号、结构区分号、变更经历代号（修理件代号）组成。如图2-28所示。

图2-28 汽车零部件编号

结构区分号位于组号或分组号之后，表示该组或该分组的系统总成或装置的不同结构；结构区分号位于件号之后表示该零件总成或总成装置的不同结构。

2）不属于独立总成的零部件编号。对于不属于独立总成的连接件或操纵件，其编号的构成形式如图2-29所示。

图2-29 不属于独立总成的零部件编号

3）属于独立总成的零部件编号。对于属于独立总成的零部件，其编号的构成形式如图2-30所示。

图2-30 属于独立总成的零部件编号

上列各图中，表示汉语拼音字母，表示阿拉伯数字，表示汉语拼音字母或阿拉伯数字均可。

2.对国产汽车配件的编号规则的说明

1）标准的主题内容及适用范围。

①适用于新设计定型的各类汽车和半挂车的零件、总成和总成装置图的编号规则。

②适用于各类汽车和半挂车的零件、总成和总成装置图的编号，但不包括专用半挂车的专用装置部分的零件、总成和总成装置图的编号。

2）标准用术语。

①组号。用2位数字表示汽车各功能系统内分系统的分类代号。

②分组号。用4位数字表示总成和总成装置图的分类代号，前2位数字代表它所隶所的组号，后2位数字代表它在该组内的顺序号。

③件号。用3位数字表示零件、总成和总成装置图的代号。

④结构区分号。用2个字母或2位数字区别同一类零件、总成和总成装置图的不同结构、性能、尺寸参数的特征代号。

⑤变更经历代号。用一个字母和一位数字表示零件、总成和总成装置图更改过程的代号。当零件或总成变化较大，但首次更改不影响互换的用A1表示，依次用A2、A3、……；当零件或总成首次更改影响互换时，则用B1表示；若再次更改影响互换时，则依次用C、D、……表示。

⑥修理件代号。在标准尺寸的基础上尺寸加大或减小的修理件，按其尺寸加大或减小顺序进行编号。其代号用2号汉语拼音字母表示，前一个字母表示修理尺寸级别，后一个字母为修理件代号，用“X”表示。如某一修理件有3组尺寸时，其代号为“BX”“CX”“DX”。当该组修理件尺寸进行更改影响互换时，应相应更改尺寸组别代号，其字母根据更改前所用的最后字母依次向后排列。如更改影响互换时，标准尺寸的更改经历代号为“E”，则相应修理件代号为“FX”“GX”“HX”。

3）汽车零部件编号中组号和分组号的编制。国产汽车产品零部件编号共有58个组号、638个分组号。其分组情况如下（各组号内均有缺号，故起止号与分组号总数不尽相同）：

①组10，发动机，共22个分组：1000～1021。

②组11，供给系，共25个分组：1100～1124。

③组12，排气系，共7个分组：1200～1206。

④组13，冷却系，共14个分组：1300～1313。

⑤组15，自动变速器，共5个分组：1500～1504。

⑥组16，离合器，共6个分组：1600～1605。

⑦组17，变速器，共6个分组：1700～1705。

⑧组18，分动器，共5个分组：1800～1804。

⑨组19，副变速器，共3个分组：1900～1902。

⑩组20，差速器，共5个分组：2000～2004。

⑪组21，电驱动装置，共6个分组：2100～2105。
