多飞行器协同制导与控制：相对运动模型解析
【摘要】：图13-1目标-攻击弹-防御弹的相对运动关系图中，Vi、θi、ai分别为3个飞行器的速度、弹道倾角以及法向加速度；rmt和qmt分别为攻击弹和目标之间的相对距离和视线角；rmd和qmd分别为防御弹和攻击弹之间的相对距离和视线角；uq和vq分别表示攻击弹和目标垂直于攻击弹-目标视线方向的加速度；wq和分别表示防御弹和攻击弹垂直于防御弹-攻击弹视线方向的加速度。
考虑到目标、攻击弹和防御弹的对抗过程持续时间较短，可将其近似认为发生在某一平面内，为了研究问题方便，假设三者在铅垂平面内运动，且速度保持不变，三者之间的相对运动关系如图13-1所示。
图13-1 目标-攻击弹-防御弹的相对运动关系
图中，Vi、θi、ai（i=t，m，d，表示目标、攻击弹、防御弹）分别为3个飞行器的速度、弹道倾角以及法向加速度；rmt和qmt分别为攻击弹和目标之间的相对距离和视线角；rmd和qmd分别为防御弹和攻击弹之间的相对距离和视线角；uq和vq分别表示攻击弹和目标垂直于攻击弹-目标视线方向（LOSmt）的加速度；wq和
分别表示防御弹和攻击弹垂直于防御弹-攻击弹视线方向（LOSdm）的加速度。
攻击弹与目标之间的相对运动方程可表示为
防御弹与攻击弹之间的相对运动方程可表示为
对式（13-1）中的
和式（13-2）中的
进一步求导，可得
和
的表达式为

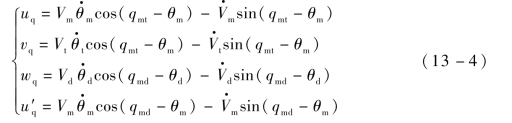

式中，uq、vq、wq和
的表达式为
由于假设三个飞行器速度大小不变，因而由式（13-4）可知u′q与uq之间的关系为
假设攻击弹制导律可基于测得的信息辨识得到，为文献[62]中的增强比例导引律（APN），则攻击弹加速度uq的表达式为
式中，Nm——导引系数。
将式（13-5）和式（13-6）代入式（13-2），可得
由式（13-7）可知，当攻击弹采用APN时，防御弹-攻击弹视线角的二阶导数
主要与目标及防御弹的控制量vq和wq相关。因此，设计带攻击角度约束的协同拦截制导律的关键在于如何设计vq和wq，以实现防御弹-攻击弹的视线角速度
趋于零，且防御弹-攻击弹的视线角qmd趋于期望的攻击角度
。
