多飞行器协同制导：预测校正的攻击时间约束控制
【摘要】：类似于8.3节中飞行后期的PNG切换，此时，最终导弹的整体飞行时间与要求的Td也不会相差太多。图8-5采用PITCG和PNG时4枚导弹的弹道对比由图8-5可知，在这两种制导律下，4枚导弹均命中了目标。4枚导弹采用PNG时的攻击时间分别为32.4 s、29.8 s、26.4 s和29.77 s，最大攻击时间差为6 s；当采用PITCG时，4枚导弹的攻击时间分别为35.06 s、35.02 s、35.07 s和34.97 s，导弹3的攻击时间与理想攻击时间的差最大为0.07 s，4枚导弹的最大攻击时间差为0.1 s。
在目标运动规律已知的前提下，在时刻t，首先计算目标在接下来Td-t时间段内的运动轨迹，得到目标在Td时刻的位置，将此点视为虚拟目标点。将导弹在t时刻的状态量作为初始状态量，假设导弹接下来以当前的速度Vm（t）做等速飞行，采用式（8-26）所示的ITCG来攻击虚拟目标。对于ITCG，

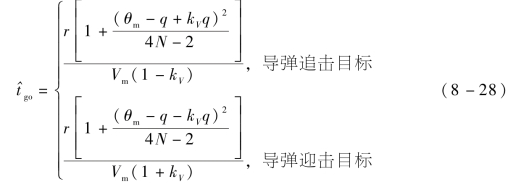

的估计精度对最终的制导精度有十分重要的影响，8.3节中剩余飞行时间的估计是针对常速导弹攻击静止目标的，本小节采用文献[51]中的基于预测碰撞点的剩余飞行时间估计方法，即
式中，kV——目标与导弹的速度比，
设Tc是在当前时刻t导弹以当前速度Vm（t）采用ITCG攻击虚拟目标点时的飞行时间，此为导弹实际飞行时间的预测值，将其与理想飞行时间Td-t做差，再引入制导指令，即
式中，Kc为增益系数；εc=Td-t-Tc。
导弹按式（8-29）飞行一个制导周期后，采用ITCG进行飞行时间预测，之后再将时间误差εc反馈附加至ITCG指令，接着按预测校正ITCG（简称“PITCG”）飞行，如此循环，直到εc小于某一给定的小正值et时，停止预测校正，切换为PNG。在后续的飞行过程中，继续计算攻击时间误差εc=Tdt-
（
为采用PNG时的预估剩余飞行时间），如果又出现εc≥et的情况，则再采用PITCG飞行，直到距离目标较近r≤r*时，导弹采用PNG飞行，不再进行εc和et的比较和制导律的再次切换。类似于8.3节中飞行后期的PNG切换，此时，最终导弹的整体飞行时间与要求的Td也不会相差太多。
例8-2 导弹和目标的初始位置、初始航向角见表8-1。假设导弹速度的变化规律为Vm（t）=300+2 t-0.01 t2，目标做速度Vt=20 m/s、法向加速度at=10sin（0.6 t）的蛇形机动。理想的攻击时间设定为Td=35 s，比例系数N=3、Kc=2、et=0.02 s、r*=1 000 m，导弹的允许最大法向加速度为50 m/s2。对导弹分别采用PNG、ITCG和PITCG进行仿真时发现，由于ITCG时导弹的需用法向加速度超过了允许最大法向加速度，控制量长时间饱和，此时导弹不能命中目标。图8-5给出了4枚导弹采用PNG和PITCG时的对比弹道。
图8-5 采用PITCG和PNG时4枚导弹的弹道对比
由图8-5可知，在这两种制导律下，4枚导弹均命中了目标。4枚导弹采用PNG时的攻击时间分别为32.4 s、29.8 s、26.4 s和29.77 s，最大攻击时间差为6 s；当采用PITCG时，4枚导弹的攻击时间分别为35.06 s、35.02 s、35.07 s和34.97 s，导弹3的攻击时间与理想攻击时间的差最大为0.07 s，4枚导弹的最大攻击时间差为0.1 s。由此可见，采用PITCG时，速度可变的4枚导弹几乎在同一时间命中了机动目标，实现了对目标的饱和攻击。
