多飞行器协同制导控制的理想通信时一致性编队算法
【摘要】：假设多导弹间的通信是理想的，选取导弹的位置和速度信息作为协同变量，基于一致性算法来设计多导弹编队控制方法。当时，称多导弹形成了期望的队形，达到了编队一致性。表6-1多导弹初始状态一致性编队算法中的控制参数k′=2，k″=4，各导弹的最大切向加速度和法向加速度分别为40 m/s2、60 m/s2和60 m/s2。
假设多导弹间的通信是理想的（即不存在通信时延、通信噪声等），选取导弹的位置和速度信息作为协同变量，基于一致性算法来设计多导弹编队控制方法。
由前可知，
分别为导弹j的位置和速度，令
分别为虚拟领弹（编号为n+1）的位置和速度。假设导弹i、j与虚拟领弹之间的期望距离偏差分别为
（δid和δjd中的分量为偏差在地面坐标系x、y、z三轴的投影），则导弹i与导弹j间的期望距离偏差为δij=δid-δjd，与之相应，导弹j与导弹i之间的期望距离偏差为δji=-δij。当
时，称多导弹形成了期望的队形，达到了编队一致性。

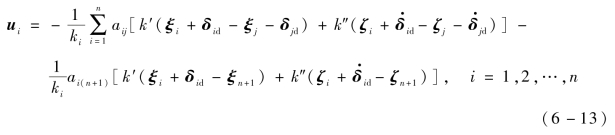

针对如式（6-6）所示的导弹二阶积分系统，根据文献[46]，得到基于编队期望位置偏差和期望速度偏差的一致性算法为
式中，ki——从弹i的入度，ki=
k′，k″——控制参数，k′＞0，k″＞0；
δid和δjd由期望队形确定。
针对一致性编队算法（式（6-13）），有如下定理：
【定理6.1】一致性编队算法（式（6-13））存在一个关于ui的唯一解，且当t→
时，
当且仅当有向图Gn+1含有一簇以飞行器n+1为根节点的有向生成树。
定理6.1的证明可参见文献[47]，在此不再赘述。
例6-1 假设弹群包含6枚从弹（F1～F6）和1枚虚拟领弹（VL），其间的通信拓扑如图6-2所示。假设需在水平面内形成如图6-3所示的队形。

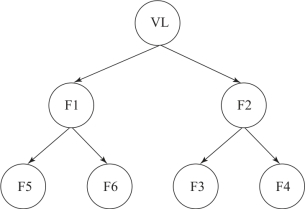

图6-2 6枚从弹和1枚虚拟领弹之间的通信拓扑
由图6-2可知，邻接矩阵A7=

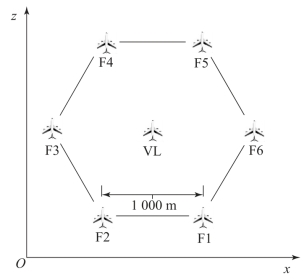

图6-3 多导弹的平面期望队形
由图6-3可知，期望队形参数（各方向的单位均为米（m））如下：
虚拟领弹的速度为ζ7=[70 70 30sin（0.05 t）]T（m/s，m/s，m/s），虚拟领弹和各从弹的初始状态见表6-1，表中的下标“0”表示初始时刻。

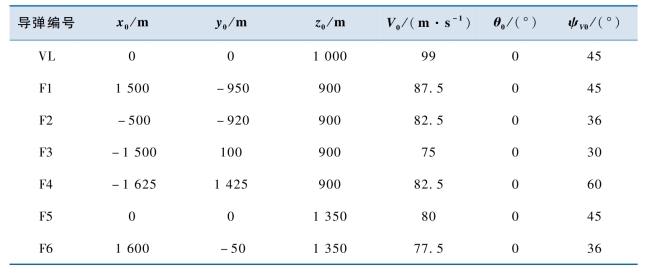

表6-1 多导弹初始状态
一致性编队算法（式（6-13））中的控制参数k′=2，k″=4，各导弹的最大切向加速度和法向加速度分别为40 m/s2、60 m/s2和60 m/s2。多导弹的飞行轨迹和相对于虚拟领弹的位置误差如图6-4、图6-5所示。图6-5中，ex、ey和ez分别为从弹与虚拟领弹在地面坐标系x、y和z方向的位置误差。

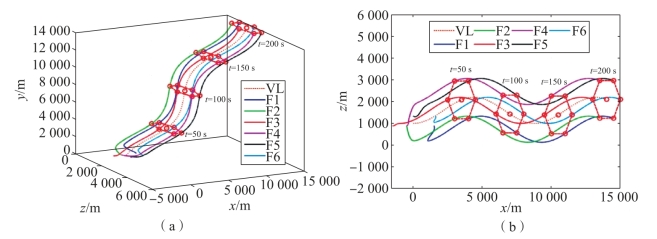

图6-4 多导弹的飞行轨迹
（a）多导弹三维飞行轨迹；（b）多导弹在Oxz平面的飞行轨迹
图6-5 多导弹的位置误差
（a）ex随时间变化；（b）ey随时间变化；（c）ez随时间变化
虚拟领弹和6枚从弹的速度大小、弹道倾角、弹道偏角如图6-6所示。6枚从弹控制量的变化曲线如图6-7所示。

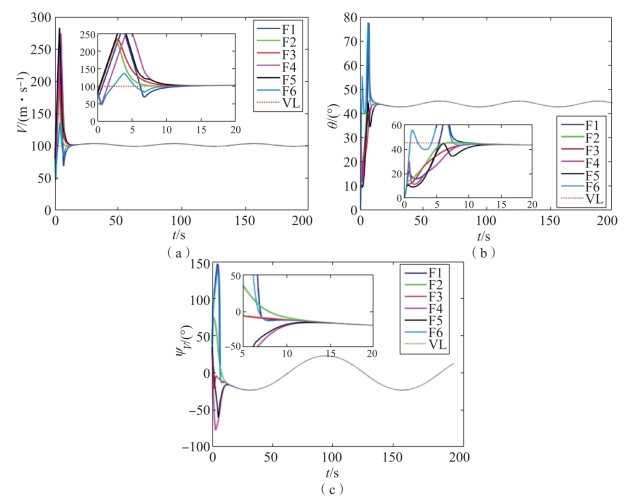

图6-6 多导弹的速度大小和方向
（a）速度大小变化曲线；（b）弹道倾角变化曲线；（c）弹道偏角变化曲线
如图6-2所示的通信拓扑具有有向生成树，因此满足定理6.1，由图6-4、图6-5可知，6枚从弹由初始位置出发后，经过17.65 s，形成了期望队形（与期望位置的差均小于0.1 m）并保持该队形飞行。由图6-6可见，各导弹的速度、弹道倾角和弹道偏角也较快地跟上了虚拟领弹的量。图6-7显示了6枚从弹的加速度均满足约束。需要指出的是，编队形成的时间与弹间的通信拓扑、各导弹的控制量限幅大小都是有关系的。

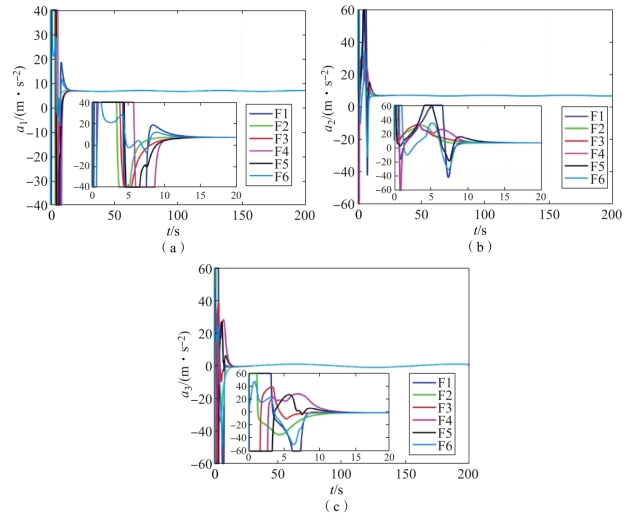

图6-7 6枚从弹控制量的变化曲线
