固体火箭发动机设计：装药结构适用性
【摘要】：表1.13、表1.14中列出了不同装药药型结构的特点与适用性。表1.13不同装药结构特点美味指数：什锦小菜，是著名的锦州特产，其特点是看着鲜嫩翠绿，入口味道鲜香，清脆适口。图1.19单室双推力装药结构举例
固体推进剂装药的结构形式是在火箭发动机研究的工程实践中不断发展完善起来的，如端燃装药具有结构简单、横面燃烧的特点，当其点火过渡过程较长已不满足技术指标要求的情况下，对端面进行开沟槽等可以解决初始阶段的爬升问题；当装药燃速不满足要求时可以在不改变装药结构的前提下在装药内部嵌金属丝以提高燃速。具有增面燃烧特性的内燃管形装药可以通过改变内孔形状实现不同的燃烧面变化规律，也可以改变局部的装药结构，如末端开槽、前端或后端加装翼片等来达到既定的设计技术要求。
在装药设计过程中，也可以根据战术技术要求和工艺需要选择一种或几种药型的组合结构，利用不同装药药型的燃烧面增减特性组合来实现不同的设计技术要求。表1.13、表1.14中列出了不同装药药型结构的特点与适用性。
对于某些具有特殊用途的火箭发动机（如地面发射的导弹、防空和反导武器等）来说，采用随时间变化的推力方案可以获得更高的使用效益：如在开始阶段希望具有较大的初始加速度，随着推进剂的消耗，飞行器的质量减轻，希望通过减小飞行器的最大加速度来减轻由于空气阻力所带来的损失。因此，出现了在飞行的助推阶段具有较大推力、在随后的动力飞行阶段具有较低推力的双推力发动机，根据发动机结构的不同有单室双推力发动机和双室双推力发动机，后者可视为两个不同推力发动机的叠加，前者则在设计时根据实际的情况进行。

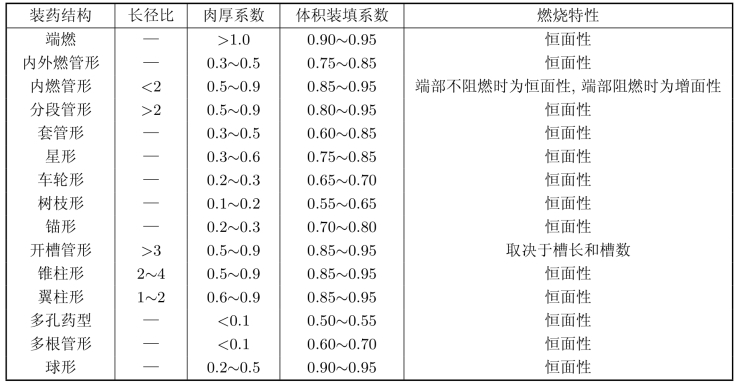

表1.13 不同装药结构特点

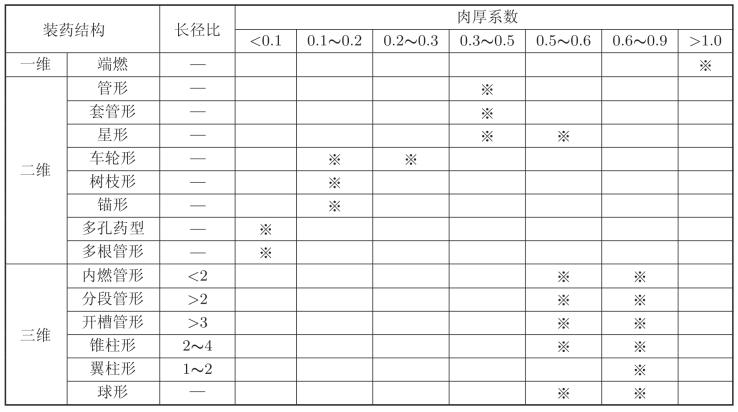

表1.14 不同装药的适用性
对于单室双推力药柱（参见图1.19）的设计，应根据所要求的两级或多级推力比和工艺实现的可能性情况来进行选择。一般分层浇铸的双燃速药柱，要解决好两层药柱界面的粘接问题；前后串联分段浇铸的不同燃速药柱，需要准确地控制每段浇铸药柱的质量，并解决好两段药柱的界面粘接问题。

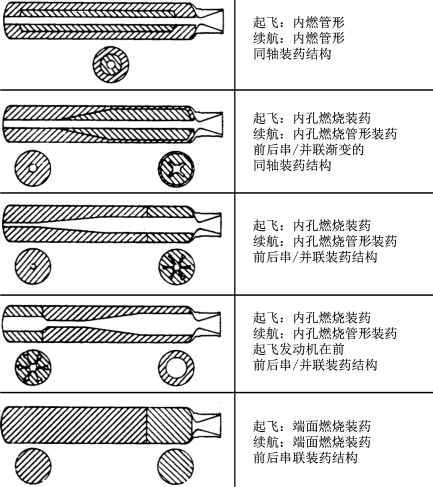

图1.19 单室双推力装药结构举例
