加力燃烧室：航空发动机工程通论章节
【摘要】：加力燃烧室一般没有出口流场不均匀度的指标要求，其他参数要求与主燃烧室类似。3）加力燃烧室进口总压较低，特别是高空低速飞行时，有时会低于0.1 MPa，这使混气的着火条件变坏、稳定火焰困难、燃烧效率明显下降。振荡燃烧是加力燃烧室的有害现象，严重时会给发动机带来灾难性破坏。多孔防振屏对消除加力燃烧室振荡燃烧是非常有效的。2）为使燃油完全燃烧，加力燃烧室需有足够的长度，以提高燃烧效率，降低发动机耗油率。
加力燃烧室也称复燃燃烧室，位于涡轮和尾喷口之间，如图2－36 所示。它利用燃气流中剩余氧气重新喷入燃油进行再燃烧，从而增加了燃气温度和喷气速度，因此增大了发动机的推力。对于涡喷发动机，燃气流就是流过涡轮的燃气，氧气占其中的13%～17%（纯空气中氧气约占21%）；对于涡扇发动机，燃气流是外涵新鲜空气和流过涡轮的燃气的混合气，氧气含量更大些。

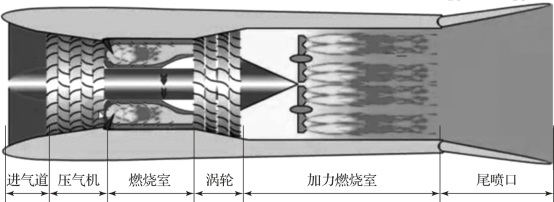

图2-36 带加力发动机示意图
对于大部分发动机，采用复燃加力后，较最大状态推力可增加约50%，涡扇发动机可增加70%以上。但增加这种推力是以较高的耗油率为代价的。加力燃烧室的结构比（主）燃烧室要简单，其燃烧效率较低，通常达到85%～95%，加上加力燃烧室气体压力较低，使得热循环效率很低。通常，在发动机最大状态推力的基础上，加力增加推力50%，相应的燃油消耗需要增加约300%。因此，加力一般只在军用飞机起飞、爬升和战斗急剧加速等短时工作状态时使用。由于下游没有涡轮部件，因此加力燃烧室最大加热温度只受燃气含氧量、燃油热裂解和壁面冷却等因素的影响。加力燃烧室一般没有出口流场不均匀度的指标要求，其他参数要求与主燃烧室类似。
与主燃烧室相比，加力燃烧室有以下工作特点：
1）加力燃烧室进口的气流温度很高，可达950～1 100 K，同时它是经涡轮叶片扰动后的强烈紊流。这两个因素可以加快混气的形成，提高燃烧的速度。
2）进入加力燃烧室的气流是燃气，含氧气比纯空气少了四分之一左右，而且流速高达350～450 m/s。这两个因素对点火燃烧、燃烧完全程度和稳定火焰十分不利。
3）加力燃烧室进口总压较低，特别是高空低速飞行时，有时会低于0.1 MPa，这使混气的着火条件变坏、稳定火焰困难、燃烧效率明显下降。
4）加力燃烧室后只有可调喷口，已没有其他转动的部件，温度无须过多限制。在当前材料及冷却技术不断提高条件下，出口温度可达2 000 K 左右，而且高温燃气不再经过专门的掺混降温，直接从尾喷管高速排出，也无须设置火焰筒组织燃烧。
5）加力燃烧室一般不在过渡状态和慢车状态下工作，它仅在发动机最大状态或额定状态下为补充推力不足时才打开，因此它的工作状态变化并不太悬殊，不会出现过渡态下的极度贫油或富油现象。
6）加力燃烧室常发生振荡燃烧。振荡燃烧是加力燃烧室的有害现象，严重时会给发动机带来灾难性破坏。造成振荡燃烧的原因主要有：发动机转速过快、漩涡脱离、供油脉动、燃烧脉动等。多孔防振屏对消除加力燃烧室振荡燃烧是非常有效的。
根据加力燃烧室工作特点，除了与主燃烧室有共同的要求外，还有一些特殊要求：
1）减小流通阻力。由于加力燃烧室流速大，且供油、点火及稳定器部件在不开加力时不工作，会产生无效阻力，因此在保证稳定燃烧的前提下，应尽可能减少加力燃烧室各部分的流阻系数。
2）为使燃油完全燃烧，加力燃烧室需有足够的长度，以提高燃烧效率，降低发动机耗油率。
3）出口温度场尽可能均匀，以减少推力损失。
4）防止振荡燃烧。
5）点火和稳定性要好，特别是在低压高速下的点火速度、高度和燃烧稳定性。
