1.图幅尺寸

工程图纸幅面和图框大小应符合国家标准GB/T 14689—2008《技术制图图纸幅面及规格》的规定。一般应采用A0、A1、A2、A3、A4及其加长的图纸幅面。目前，在实际工程设计中，多数采用A4图纸幅面，具体尺寸如表5-4所示。

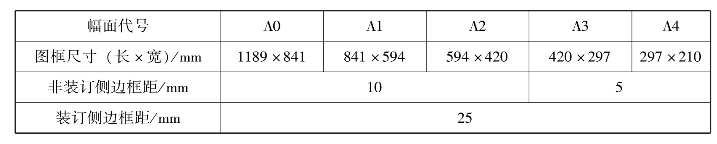

表5-4　图纸幅面尺寸

pagenumber_ebook=156,pagenumber_book=150

当幅面不能满足要求时，可按照GB/T 14689—2008的规定加大幅面。对于A0、A2、A4幅面的加长量应按照A0幅面短边的八分之一的倍数增加；对于A1、A3幅面的加长量应按照A0幅面长边的四分之一的倍数增加；A0及A1幅面允许同时加长两边。也可以在不影响整体视图效果的情况下，将工程图分割成若干张图纸来绘制，目前这种方式在通信线路工程图绘制时经常被采用。

2.图线型式

（1）图线型式及其一般用途如表5-5所示。

表5-5　图线型式及其一般用途

pagenumber_ebook=156,pagenumber_book=150

（2）图线宽度一般可选用0.25 mm、0.35 mm、0.5 mm、0.7 mm、1.0 mm、1.4 mm。

（3）通常宜选用两种宽度的图线，粗线宽度为细线宽度的2倍，主要图线采用粗线，次要图线采用细线。对复杂的图纸也可采用粗、中、细三种线宽，线的宽度按2的倍数依次递增，但线宽种类也不宜过多。

（4）使用图线绘图时，应使图形的比例和配线协调恰当，重点突出，主次分明，在同一张图纸上，按不同比例绘制的图样及同类图形的图线粗细应该保持一致。

（5）细实线为最常用的线条。在以细实线为主的图纸上，粗实线主要用于主回线路、图纸的图框及需要突出的线路、设备、电路等处。指引线、尺寸线以及标注线应使用细实线。

3.AutoCAD坐标系统

1）直角坐标系

直角坐标系又称笛卡儿坐标系，由一个原点和两个通过原点的、相互垂直的坐标轴构成，如图5-2所示。其中，水平方向的坐标轴为X轴，以向右为其正方向；垂直方向的坐标轴为Y轴，以向上为其正方向。平面上任何一点P都可以由X轴和Y轴的坐标所定义，即用一对坐标值（x，y）来定义一个点。

例如，某点的直角坐标为（3，4）。

pagenumber_ebook=157,pagenumber_book=151

图5-2　直角坐标系

2）极坐标系

pagenumber_ebook=157,pagenumber_book=151

图5-3　极坐标系

极坐标系由一个极点和一个极轴构成，如图5-3所示。极轴的方向为水平向右。平面上任何一点P都可以由该点到极点的连线长度L（L>0）和连线与极轴的交角α（逆时针方向为正）所定义，即用一对坐标值（L<α）来定义一个点，其中“<”表示角度。

例如，某点的极坐标为（5<30°）。

3）相对坐标

在某些情况下，用户需要直接通过点与点之间的相对位移来绘制图形，而不想指定每个点的绝对坐标。为此，AutoCAD提供了使用相对坐标的办法。所谓相对坐标，就是某点与相对点的相对位移值，在AutoCAD中相对坐标用“@”标识。使用相对坐标时可以使用直角坐标，也可以使用极坐标。

例如，某一直线的起点坐标为（5，5），终点坐标为（10，5），则终点相对于起点的相对坐标为（@5，0），用相对极坐标表示应为（@5<0）。

4）坐标值的显示

在屏幕底部状态栏中显示当前光标所处位置的坐标值。该坐标值有三种显示状态，如图5-4所示。

绝对坐标状态：显示光标所在位置的坐标。

相对极坐标状态：在相对于前一点来指定第二点时可使用此状态。

关闭状态：颜色变为灰色，并“冻结”关闭时所显示的坐标值。

pagenumber_ebook=158,pagenumber_book=152

图5-4　坐标值显示

4.直线命令

直线命令用于绘制指定长度的一条直线段或若干连续的直线段，但绘制成的连续直线段中的每条直线段都是一个单独的对象。

1）命令格式

命令行：line（L）

菜单：“绘图”→“直线（L）”

工具栏：“绘图”→“直线”

2）命令选项含义

执行Line命令后，系统提示“线的起始点：”，输入起始点后，系统继续提示“角度（A）/长度（L）/指定下一点：”。直线命令的各选项说明如下：

角度（A）：直线段与当前UCS的X轴之间的角度。

长度（L）：两点间直线的距离。

跟踪（F）：跟踪最近画过的线或弧终点的切线方向，以便沿着这个方向继续画线。

闭合（C）：将第一条直线段的起点和最后一条直线段的终点连接起来，形成一个封闭区域。

撤销（U）：撤销最近绘制的一条直线段。在命令行中输入U，按回车键，则重新指定新的终点。

<终点>：按回车键后，命令行默认最后一点为终点。

3）操作注意事项

由直线组成的图形，每条线段都是独立对象，可对每条直线段进行单独编辑。

在结束Line命令后，再次执行Line命令，根据命令行提示，直接按回车键，则以上次最后绘制的线段或圆弧的终点作为当前线段的起点。

5.矩形命令

矩形就是通常所说的长方形，在绘制矩形时可以设置圆角、倒角、厚度、宽度等数值。

1）命令格式

命令行：rectangle（REC）

菜单：“绘图”→“矩形（G）”

工具栏：“绘图”→“矩形”

2）命令选项含义

执行矩形命令后，CAD命令行提示：“倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）/<选取方形的第一点>：”。矩形命令的各选项说明如下：

倒角（C）：设置矩形角的倒角距离。

标高（E）：确定矩形在三维空间内的基面高度。

圆角（F）：设置矩形角的圆角大小。

旋转（R）：通过输入旋转角度选取另一对角点来确定显示方向。

厚度（T）：设置矩形的厚度，即Z轴方向的高度。

宽度（W）：设置矩形的线宽。

面积（A）：如已知矩形面积和其中一边的长度值，就可以使用面积方式创建矩形。

尺寸（D）：如已知矩形的长度和宽度即可使用尺寸方式创建矩形。

pagenumber_ebook=159,pagenumber_book=153

测试题

3）操作注意事项

矩形选项中，除了面积一项以外，其他选项都会将所作的设置保存为默认设置。

矩形的属性其实是多段线对象，也可通过分解（Explode）命令把多段线转化为多条直线段。
