复合材料的特性及其优化方法
【摘要】：飞行器结构中使用的复合材料，主要是纤维增强树脂基复合材料。图10-4给出了先进复合材料比强度及比模量的范围。表10-1各种材料的力学性能续表由图10-4及表10-1可见，FRP 的密度约为钢的1/5，为铝的1/2。表10-2各类复合材料的主要性能2.纤维增强树脂基复合材料的缺点除上述一系列优点外，纤维增强树脂基复合材料也存在一些问题，比如设计制造复杂、层间承载能力低及原材料成本较高等。铝锂合金的价格是碳纤维复合材料的1/10。
复合材料种类繁多，不同种类的复合材料性能各异。纤维增强树脂基复合材料（Fiber Reinforced Plastic，FRP），由于其固有的优点，是复合材料中发展最迅速、应用最广泛的一类复合材料。飞行器结构中使用的复合材料，主要是纤维增强树脂基复合材料。因此，本书主要介绍纤维增强树脂基复合材料，后面提到的复合材料专指纤维增强树脂基复合材料。
1.纤维增强树脂基复合材料的优点
纤维增强树脂基复合材料具有一系列优点，例如，比强度和比模量高、耐疲劳和耐腐蚀性好、成形工艺性好等。
（1）比强度、比模量高
聚合物基复合材料（也称为纤维—树脂复合材料）的突出优点是比强度（即强度与密度之比）和比模量（即模量与密度之比）高。图10-4给出了先进复合材料比强度及比模量的范围。

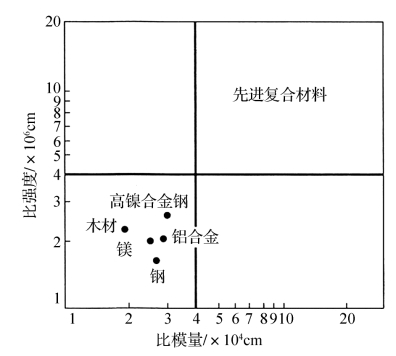

图10-4 先进复合材料比强度和比模量的范围
表10-1列出了各种材料的力学性能。为使这种对比更具说服力，表中所列性能为正交铺层板的数据，而不是单向层板的数据。就性能数据而言，正交铺层板一般只有单向层板的一半。

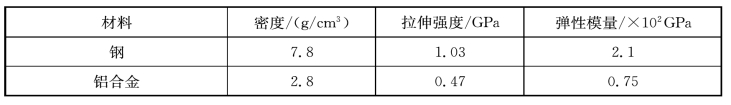

表10-1 各种材料的力学性能
续表
由图10-4及表10-1可见，FRP 的密度约为钢的1/5，为铝的1/2。其比强度和比模量都比钢、铝合金高，甚至高出很多。例如，高模量碳纤维/环氧复合材料的比强度为钢的5 倍，铝合金的4 倍，钛合金的3.5 倍，其比模量是铜、铝、钛的4 倍。这样，在强度和刚度相同的情况下，使用FRP 制作的结构质量可以更轻或尺寸可以比金属件小。这在减轻飞机重量、提高整机性能方面，是现有其他材料所无法比拟的。
凡是用作结构材料的复合材料，其比强度、比模量大都比原来单一的基体材料要高很多。
（2）耐疲劳性能好
金属材料的疲劳破坏常常是没有明显预兆的突发性破坏。而聚合物基复合材料中纤维与基体的界面能阻止裂纹的扩展。因此，疲劳破坏总是从纤维的薄弱环节开始，逐渐扩展到结合面上，破坏前有明显的预兆。大多数金属材料的疲劳强度极限是其拉伸强度的30%～50%，而碳纤维/聚酯复合材料的疲劳强度极限可为其拉伸强度的70%～80%。
（3）减振性好
受力结构的自振频率除与结构本身形状有关外，还与结构材料比模量的平方根成正比。由于复合材料的比模量高，因此用这类材料制成的结构件具有较高的自振频率。同时，复合材料中的基体界面具有吸振能力，使材料的振动阻尼很高，对相同形状和尺寸的梁进行振动试验得知，轻合金梁需9 s 才能停止振动，而碳纤维复合材料梁只需2.5 s 就停止了同样大小的振动。
（4）各向异性及性能可设计性
FRP 还有一个突出的特点是各向异性，与之相关的是性能的可设计性。FRP 的力学性能和物理性能不仅取决于纤维、树脂的种类及体积含量，还与纤维的排列方向、铺层次序和层数密切相关。因此，可以根据工程结构的载荷分布及使用条件的不同，选取相应的材料及铺层设计来满足既定的要求。FRP 的这一特点可以实现制件的优化设计，做到安全、可靠、经济、合理。
（5）材料与结构的统一性
在制造FRP 材料的同时，也就获得了制件。制件可一次成形，即使是结构和形状复杂的大型制件也可以一次成形。这对于一般工程塑料来说是难以实现的。FRP 的这一特点使部件中的零件数目明显减少，避免了接头过多，显著降低了应力集中。同时，相应地减轻了部件质量，减少了制造工序和加工量，大量节省了原材料，缩短了加工周期，降低了成本。
各类复合材料的主要性能可参见表10-2。
表10-2 各类复合材料的主要性能
2.纤维增强树脂基复合材料的缺点
除上述一系列优点外，纤维增强树脂基复合材料也存在一些问题，比如设计制造复杂、层间承载能力低及原材料成本较高等。
（1）设计制造复杂，缺少经验和知识，多采用试错工艺
复合材料由于其材料制造和零件成形同时完成的独特工艺特点，与金属零件相比，复合材料构件的设计制造具有独特性且更加复杂，并且因缺少经验知识，制造过程中多采用试错工艺。
（2）原材料价格昂贵
复合材料比常规铝合金价格高是众所周知的。1989年9月，在英国召开的ICAS—15会议上，有人对原材料价格做了分析，比较得出碳纤维编织物预浸料价格是常规铝合金的20倍，是铝锂合金的7 倍多。日本东丽公司生产的T300（12K）纤维每千克价格约33.07 美元，T700 每千克价格为350～380 元。铝锂合金的价格是碳纤维复合材料的1/10。
（3）高风险
先进复合材料的重量轻、铺层的可调整性、良好的抗疲劳性等特点吸引着人们争相使用，但在实际使用中发现了不少问题。例如，层间承载能力低，很难监测内部的损坏程度，破坏形式也相对复杂等，并且复合材料构件的质量分散性大，这些都增加了使用复合材料构件的风险。
但是从近几年波音787 客机、空客A380 和空客A350 XWB 客机的研制中可以看出，以上问题都得到了解决，增强了在飞机上大量采用复合材料的信心。
