1.热压罐的基本结构

热压罐是一种加温、加压固化设备，如图5-11所示，能满足任何形状部件的固化要求，它由罐体和各种系统组成，具体如下。

pagenumber_ebook=97,pagenumber_book=91

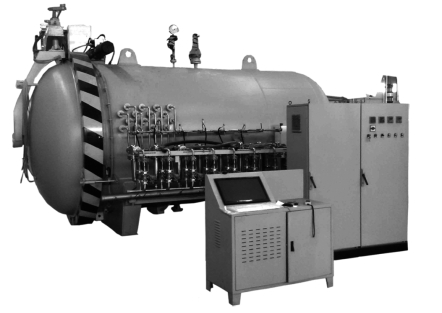

图5-11　热压罐

（1）罐体包括壳体、罐门和开门机构、尾部封头及内部隔热层等；

（2）加热系统包括加热管、热电偶控制仪、记录仪等；

（3）压力系统包括充气和排气用薄膜调节阀、远传压力表、电磁阀、安全阀、减压阀等；

（4）真空系统包括真空泵、截止阀、真空罐、控制阀门、记录仪或检测仪表等；

（5）鼓风系统包括鼓风机、电机、冷却及润滑系统、导风板等；

（6）冷却系统包括冷却器、进水及加水截止阀、电磁阀、预冷装置等；

（7）控制系统包括温度、压力记录仪、真空显示仪及记录仪、各种按钮、指示灯、超温超压报警器、电子计算机系统等；

（8）其他：如拖车、贮气罐、导轨及桥架等。

2.热压罐固化法的基本原理

热压罐固化法的基本原理是将密封在真空袋中的复合材料坯件或金属胶结组件移入热压罐中，经过加温、加压，完成材料的固化反应，使制件成为所需要的形状和质量的工艺方法。

3.热压罐固化法的工艺特点及适用范围

热压罐固化法是最常用的固化成型方法之一。目前，承载要求高的绝大多数复合材料结构件和金属胶结构件依然采用热压罐成型。热压罐可成型夹层结构件和层压板制件，也可成型固化组合制件和胶结制件。热压罐固化法的工艺特点如下。

（1）压力均匀。由于用压缩空气向罐内充气加压，罐内各处压力相同，因此制件在均匀压力下固化。

（2）温度均匀。由于罐内装有风扇和导风套，热空气高速循环流动，因此罐内各点温度较均匀。

（3）适用范围广。适用于结构和型面复杂的大型制件，如各种整流罩、机翼蒙皮壁板等。

（4）效率高。由于热压罐容积大，一次可安放两层或多层模具，多种制件一起固化。

（5）一次性投资大。热压罐价格昂贵，使用过程中需要耗用大量的水、电。
