不管采用哪种铆钉，也不管铆接方法是采用正铆还是反铆，只要能在钉杆和埋头窝处获得一定的干涉量，都属于干涉铆接范围。根据铆钉形式，干涉铆接分为3 大类，即无头钉铆接、冠状钉铆接及自封铆接（凸头钉干涉铆接）。干涉铆接与疲劳寿命的关系如图4-19所示，图中（a）是普通铆接，（b）是自封铆接，（c）是冠状铆接，（d）和（e）是无头铆钉铆接。

pagenumber_ebook=78,pagenumber_book=72

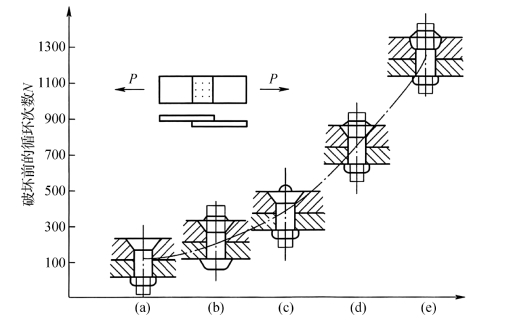

图4-19　干涉配合铆接方法对疲劳寿命的影响

结构具体选用何种干涉铆接最合适，应综合考虑现有设备条件、结构开敞性、结构总厚度等诸多因素。

（1）无头铆钉在铆接时由两个方向同时镦粗，在表面处的干涉量最大，在板分界面处的干涉量较小，钉杆呈反腰鼓形。在各种铆接方法中，无头铆钉铆接后在整个叠层上的干涉量分布最均匀、疲劳寿命增益也最高，如图4-19所示。这种铆钉成本低，广泛应用于飞机上，钉杆全长有20%的部位达到3%的干涉量时便可显著提高疲劳强度和密封性能。标准形无头铆钉（形状类似圆柱销）必须在特殊的自动钻铆机上铆接，否则无法控制其两端的外伸量。

（2）自封铆接是指普通有头铆钉的干涉配合铆接，其干涉量主要是由于镦头方向的外伸量供应材料而获得，因此，干涉量呈圆锥体状分布，且在镦头侧板表面处最大。其对结构的疲劳寿命增益不如无头铆钉干涉配合铆接的高，造成的结构变形也稍大，但它既可机铆又可手铆，受工厂设备条件和结构开敞性限制较少，但对钉孔和埋头窝控制要求比较严。

（3）冠状铆钉头部带冠头，是一种有补偿的沉头铆钉。冠头部分金属几乎全部被压入沉头窝和孔中形成干涉量。在国外，冠状铆钉被广泛应用于疲劳区和密封区，且有取代沉头铆钉进行普通铆接的趋势。冠状钉最好用自动钻铆机铆接，用压铆机铆接时应当保证铆钉与铆模同轴，防止压歪。

当需施铆部位的开敞性差，不能用自动钻铆机或压铆机铆接时，可以用铆枪手工进行自封铆接和冠状钉铆接，手工铆接时最好都用凹铆模正铆。

夹层总厚度越薄，越易获得所需干涉量，当夹层总厚度接近或超过规定的最大连接厚度时，必须要用凹铆模才可能获得所需的干涉量。若开敞性允许，冠状钉由两个方向向孔内补充材料，可以获得合格的干涉量；冠状钉反铆时，钉杆上无法获得所需的干涉量。
