部件相对位置公差及其应用
【摘要】：图2-12机身测量点Y 向偏离示意图式中：δY——测量点Y 向位置偏差率，‰；δ——前后两测量点高度差的公差，mm；L——两测量点平行于X 轴的水平投影距离，mm。图2-14机身扭转角示意图部件对称性水平测量公差部件对称性测量示意图如图2-15所示，相对偏差率按式计算。图2-15部件对称性水平测量示意图式中：δn——相对偏差率，‰；LZ，LY——左、右侧两个对称尺寸的实测值，mm；L——LZ 和LY 的基本尺寸，mm。
1.机翼、尾翼、机身的位置公差（摘自HB/Z 103—1986）
（1）机翼、尾翼水平测量公差

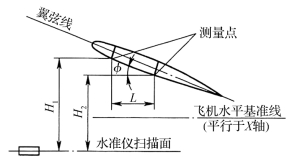

①机翼、平尾安装角的公差值δφ，按两个测量点的高度差公差δ（H1-H2）与该两点在平行于X 轴的水平投影距离L 的比值，换算成角度分值给定。
机翼和平尾安装角示意图如图2-8所示，安装角公差按式（2-3）计算。
图2-8 机翼、平尾安装角示意图
②垂尾安装角的公差值δφ
在Z向的位置差的公差δ（B1-B2）与该两点平行于X轴的水平投影距离L的比值，换算成角度分值给定。
垂尾安装角示意图如图2-9所示，安装角公差按式（2-4）计算。
图2-9 垂尾安装角示意图

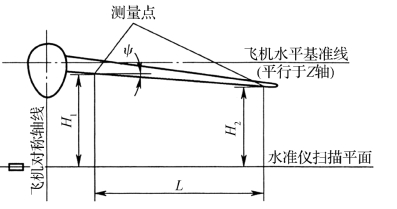

③机翼和平尾上（下）反角的公差值δψ，是按两个测量点的高度差的公差δ（H1-H2）与该两点平行于Z 轴的水平投影距离L 的比值，换算成角度分值给定的。
机翼、平尾下反角示意图如图2-10所示；上（下）反角公差按式（2-5）计算。
图2-10 机翼、平尾下反角示意图
④垂尾倾斜角的公差δy，是按上、下两个测量点在Z向的位置差的公差δ（B1-B2）与该两点在Y 轴的垂直投影距离L 的比值，换算成角度分值给定的。
垂尾倾斜角示意图如图2-11所示，倾斜角公差按式（2-6）计算。
图2-11 垂尾倾斜角示意图
在机翼、尾翼水平测量公差表中给出的是角度公差。对于指定机型，水平测量点位置确定后可以按式（2-3）～式（2-6）换算成尺寸公差。反之，当给出测量点尺寸公差，可以换算成角度公差，判断规定的水平测量公差是否合理。
（2）机身水平测量公差
①机身水平测量点位置偏离

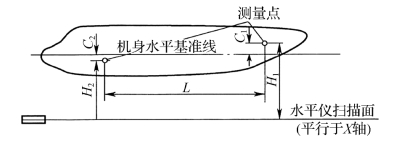

a.Y 向偏离示意图如图2-12所示，偏差率按式（2-7）计算。
图2-12 机身测量点Y 向偏离示意图
式中：δY——测量点Y 向位置偏差率，‰；
δ（H1-H2）——前后两测量点高度差的公差，mm；
L——两测量点平行于X 轴的水平投影距离，mm。

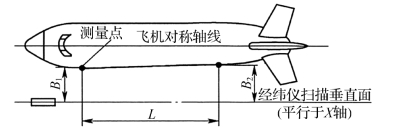

b.Z 向位置偏离示意图如图2-13所示；偏差率按式（2-8）计算。
式中：δZ——测量点Z 向位置偏差率，‰；
δ（B1-B2）——两测量点在Z向的位置差的公差，mm；
L——两测量点平行于X 轴的水平投影距离，mm。
图2-13 机身测量点Z 向偏离示意图
②机身扭转角

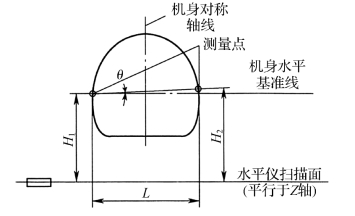

机身扭转角示意图如图2-14所示，扭转角公差按式（2-9）计算。
式中：δθ——扭转角公差，（′）；
δ（H1-H2）——左右两测量点高度差的公差，mm；
L——两测量点的距离，mm。
图2-14 机身扭转角示意图
（3）部件对称性水平测量公差

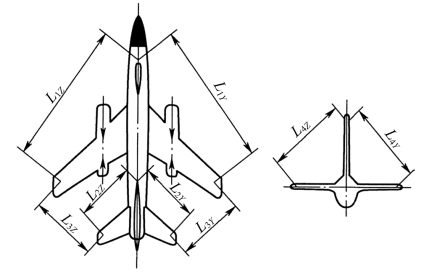

部件对称性测量示意图如图2-15所示，相对偏差率按式（2-10）计算。
图2-15 部件对称性水平测量示意图
式中：δn——相对偏差率，‰；
LZ，LY——左、右侧两个对称尺寸的实测值，mm；
L——LZ 和LY 的基本尺寸，mm。
2.操纵面吻合性偏差（摘自HB/Z 23—1980）

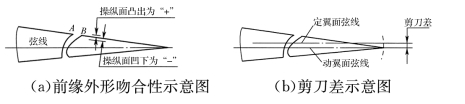

在操纵面处于中立位置时，操纵面前缘相对定翼面后部后缘外形的凸凹量；纵面后缘相对定翼面后缘的剪刀差如图2-16所示。图中A 点位于定翼面后部后缘处，B 点一般位于操纵面外形与其前缘外形交接处后10mm 左右。
图2-16 操纵面吻合性示意图
