本节气动外缘公差内容摘自HB/Z 23—1980。

1.气动外缘型值偏差

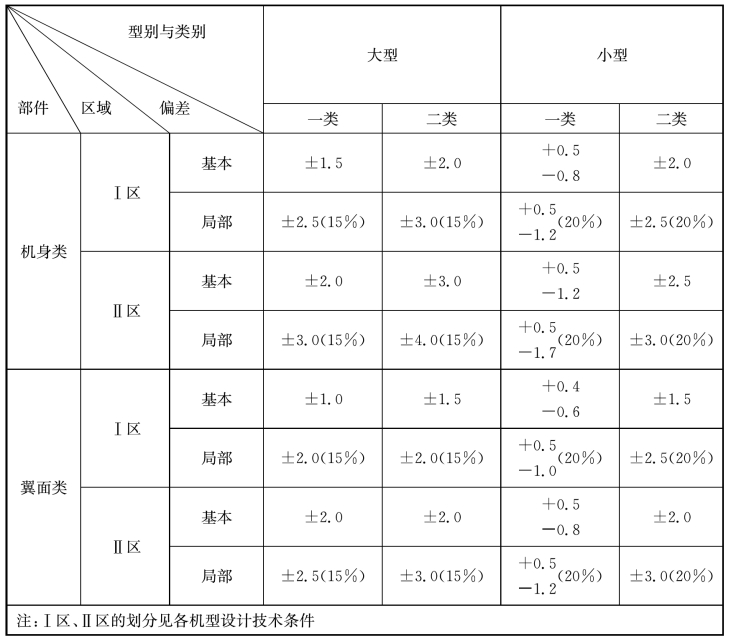

气动外缘型值偏差见表2-3。表中所列数值不包括各切面之间在自由状态下的相对扭转和相对位移量。在外缘表面为蒙皮的部位，可放大偏差到±5mm。

表2-3　气动外缘型值偏差（单位：mm）

pagenumber_ebook=17,pagenumber_book=11

2.气动外缘波纹度公差

（1）气动外缘波纹度按式（2-1）计算

pagenumber_ebook=18,pagenumber_book=12

式中：△——波纹度；

H——波深，mm；

L——波长，即相邻两波峰间的距离，mm。

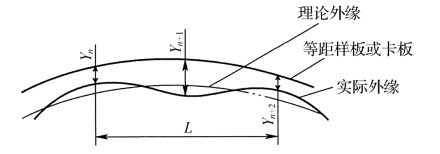

（2）波深的测量方法如图2-3所示，并按式（2-2）计算

式中：Yn、Yn+1——波峰与样板的间隙，mm；

Yn+1——波谷与样板的间隙，mm。

pagenumber_ebook=18,pagenumber_book=12

图2-3　波深的测量方法

3.气动外缘蒙皮对缝间隙及阶差的偏差(https://www.chuimin.cn)

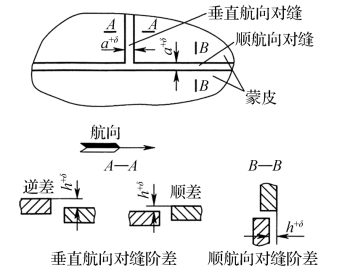

蒙皮对缝间隙及阶差如图2-4所示。图中α为蒙皮对缝基本间隙（α≥0）；h 为蒙皮对缝基本阶差（h ≥0）。

pagenumber_ebook=18,pagenumber_book=12

图2-4　蒙皮对缝间隙及阶差的示意图

4.气动外缘小口盖对缝间隙及阶差的偏差

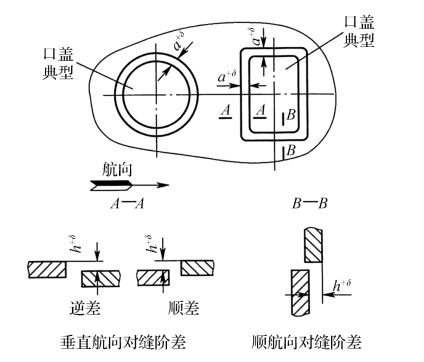

小口盖指供维护用的检查口盖、快卸口盖、无铰链的用托板螺母固定的口盖或不参与总体受力、结构形式简单的口盖。口盖对缝间隙及阶差的形式如图2-5所示。图中α为对缝基本间隙（α＞0），h 为对缝基本阶差（h ≥0）。

pagenumber_ebook=19,pagenumber_book=13

图2-5　小口盖对缝间隙及阶差的示意图

5.部件对接处蒙皮对缝间隙及阶差的偏差

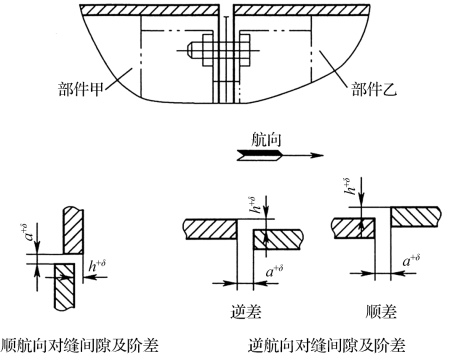

部件对接形式及间隙、阶差形式如图2-6所示。图中α为部件蒙皮对缝基本间隙（α＞0），h 为蒙皮对缝基本阶差（h ≥0）。

pagenumber_ebook=19,pagenumber_book=13

图2-6　部件对接处蒙皮对缝及阶差的示意图

6.紧固件钉头对气动外缘的凸凹量偏差

沉头铆钉头对气动外缘的凸出量如图2-7所示，其极限偏差见表2-4。

pagenumber_ebook=19,pagenumber_book=13

图2-7　沉头铆钉头凸出量示意图

表2-4　沉头铆钉头凸出量极限偏差单位：mm
