小号手1/32A-6A入侵者舰载攻击机下篇

【摘要】:翼下挂架共有两组,每组两个。铭牌和警示标志来自定制的水贴。将原板件中过厚的翼刀切除,并在底部开槽。用0.3mm的胶板重新制作出翼刀造型,并插入槽内固定。图170为右后侧机身表面加强部分。在左右机体合拢之后,机腹有不少块加强部分。图中用于演示的板件为1/48EA-6B。将原本开模过浅的线路全部磨平后,用焊锡丝重新添加。图208~图212为发动机与车台上色效果。用焊锡丝给风挡和座舱盖结合部制作密封条。

(1)翼下挂架部分。

翼下挂架共有两组,每组两个。计划选择其中的一个做成打开状态,其余做简易修改。

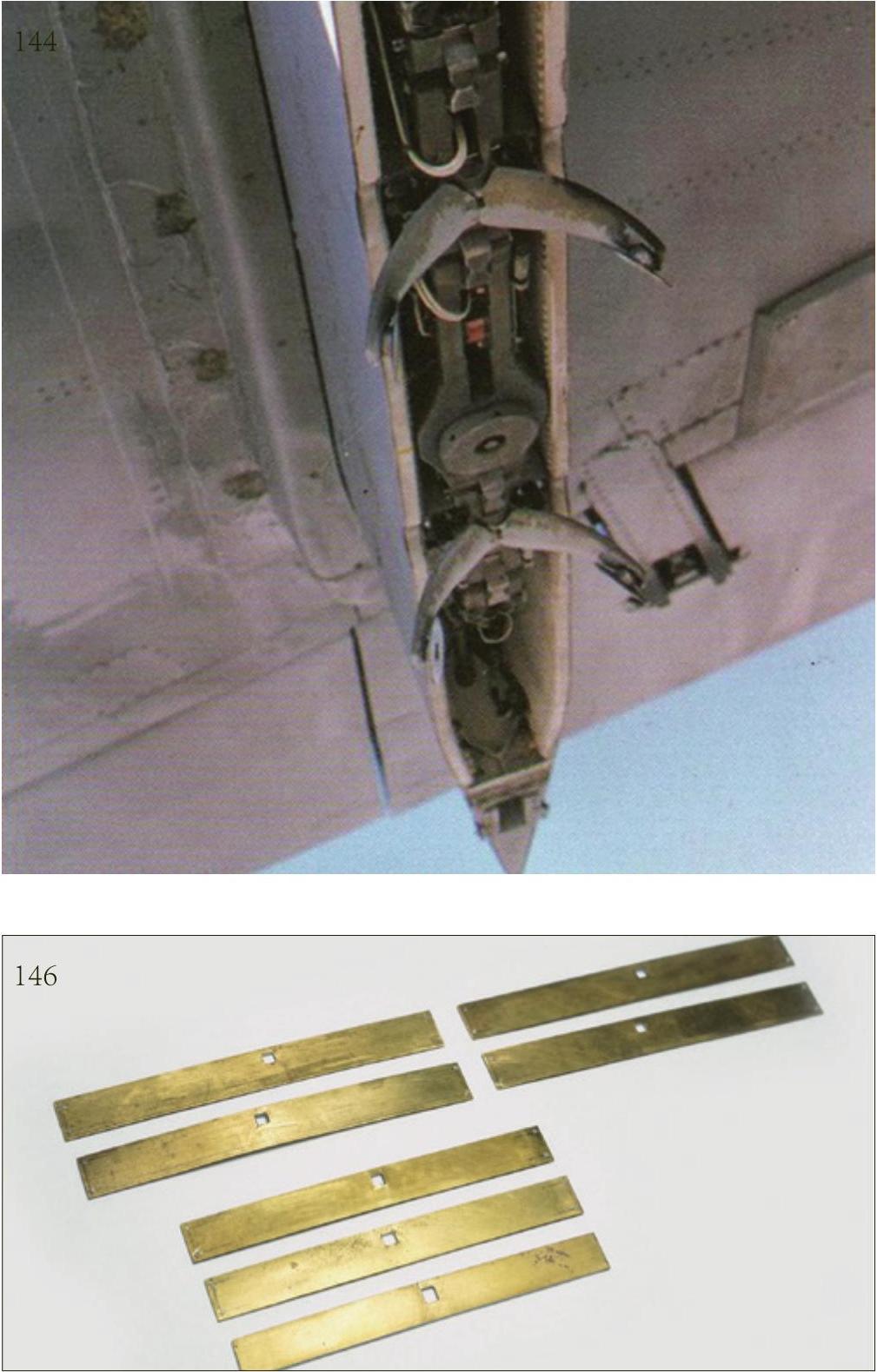

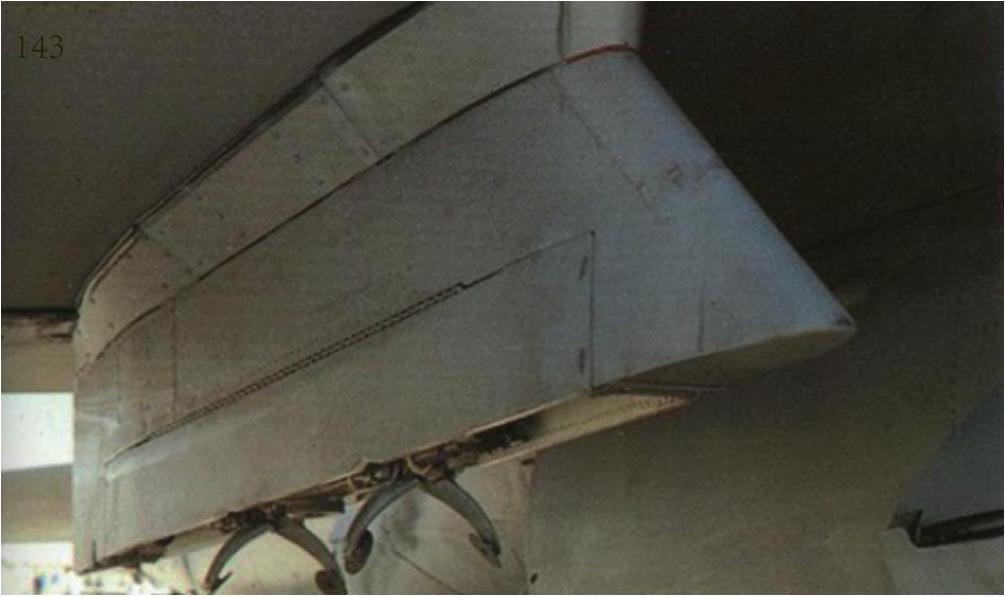

(见图142)可以看到,原件在左右合模之后挂架底部是封死的。而从实机图片中证实挂架底部在未挂载状态下,可以明显看到复杂的结构(图143和图144)因此在修改过程中需要将舱门连同底边一并切除。

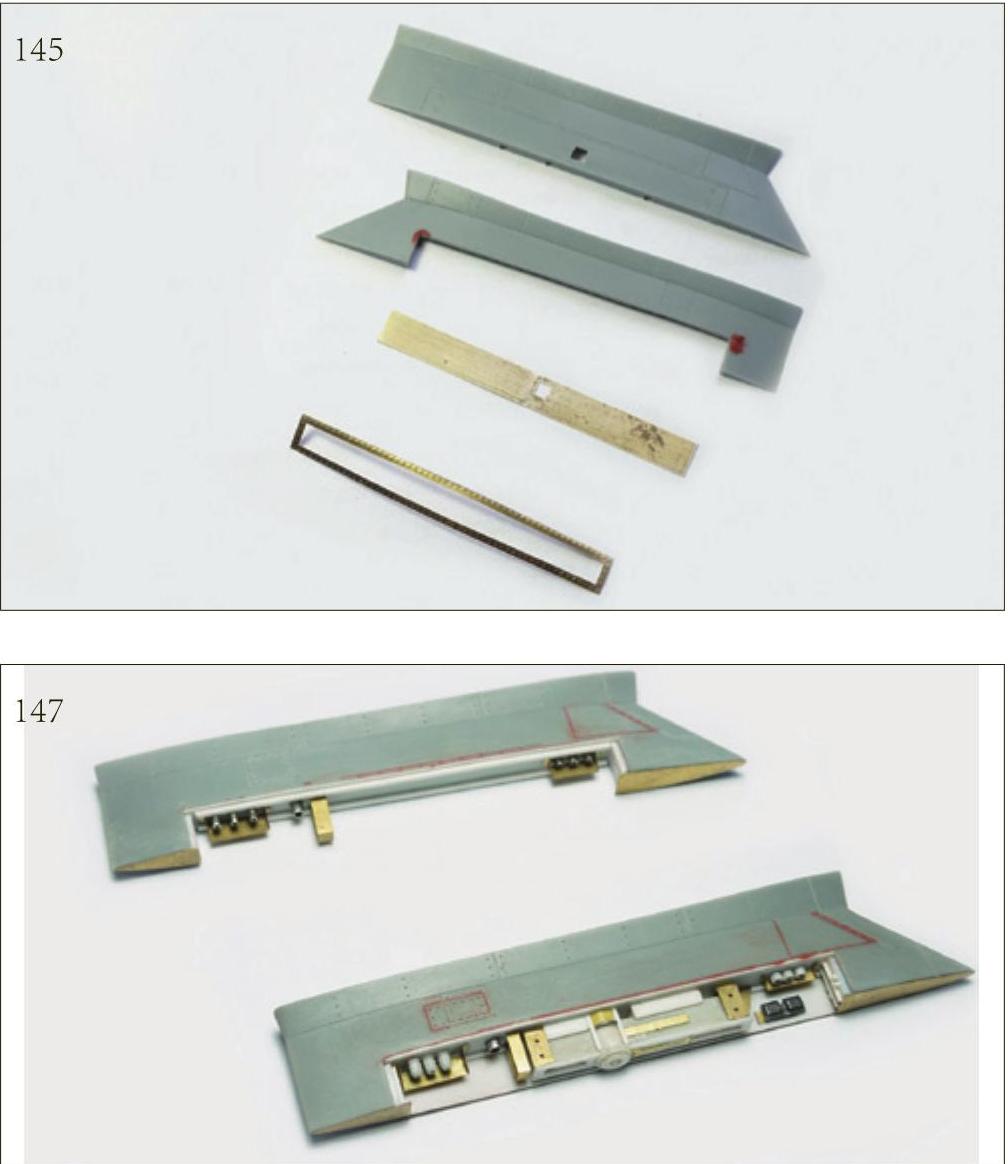

(见图145)用铜皮制作舱门。舱门向外的一面四角均有螺钉,要提前标记。向内的一面用铜皮刻出凸钉制作细节。

图146为制作完毕的舱门。注意,舱门的开口部位不同。外表面的螺钉可以用现成的蚀刻铆钉制作。(见图147)4个挂架中有一个选择将舱门打开,

因此需要参考实机图片重点改造。左侧的3个接线柱来自树脂接头的一部分;右侧的3个接线柱来自六角螺帽;中间用胶板、胶棒和铜皮逐步搭建出细节结构。需要注意:原板件挂架的刻线有错误的地方,在此需一并修改过来(图中红色补土部分为原始刻线)。

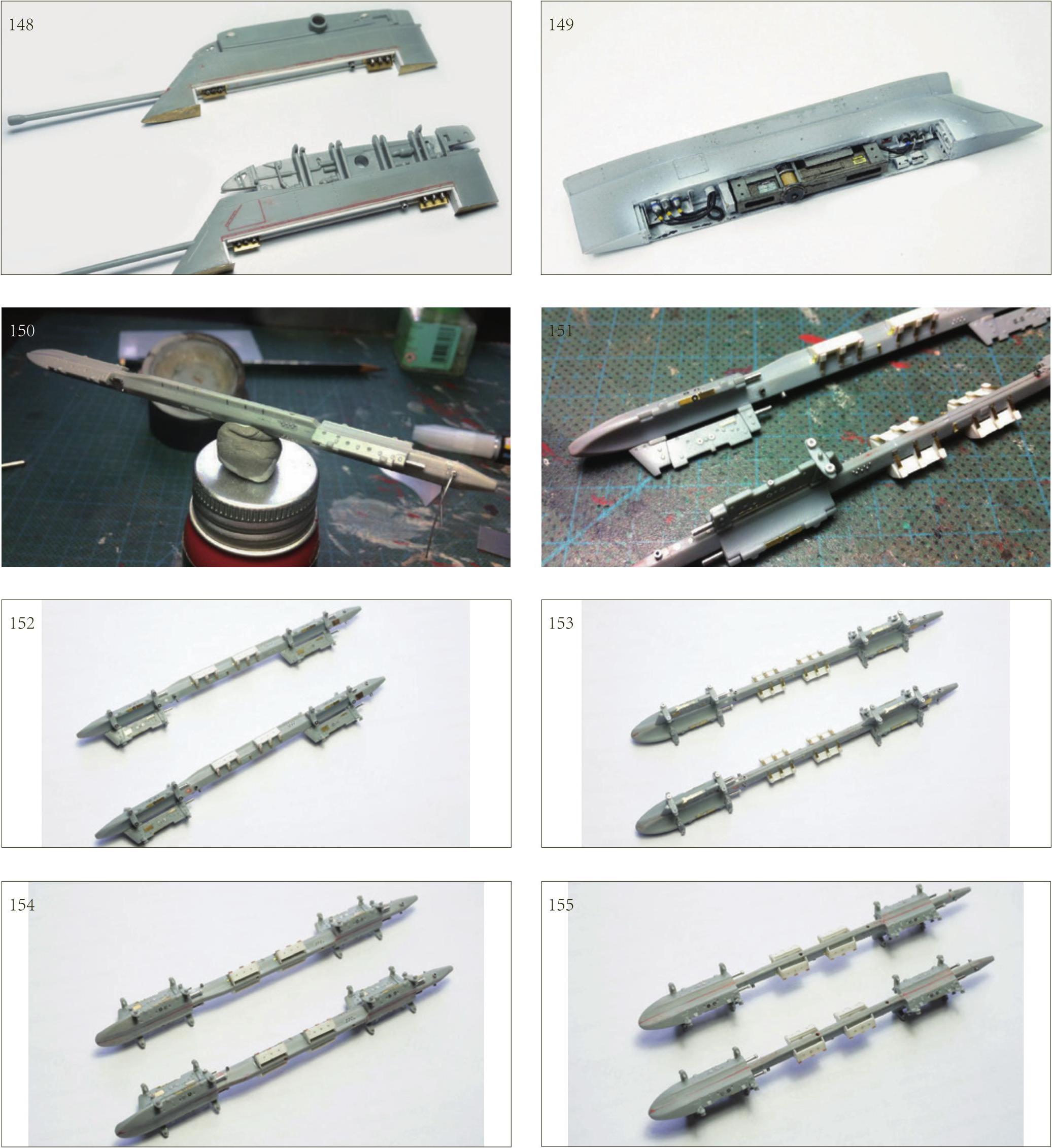

(见图148)另外一组挂架也需同样修改。由于只有一个挂架要做成打开状态,因此其余的挂架在完成后,其实只能看到底部,制作的时候可以稍微从简。

图149为上色完成后的效果。

(2)六联挂架部分。

(见图150)将挂架左右组合完毕。参考实机照片,在需要改动的位置做好标记,并提前开孔。

(见图151)用胶板和铜皮追加细节。挂单的接触点圆环来自现成的蚀刻片垫圈;接线柱来自不锈钢毛细管;在制作中间4个突出结构时,可以同时操作,也可以采用树脂翻模。

图152~图155为改造完成后的效果。

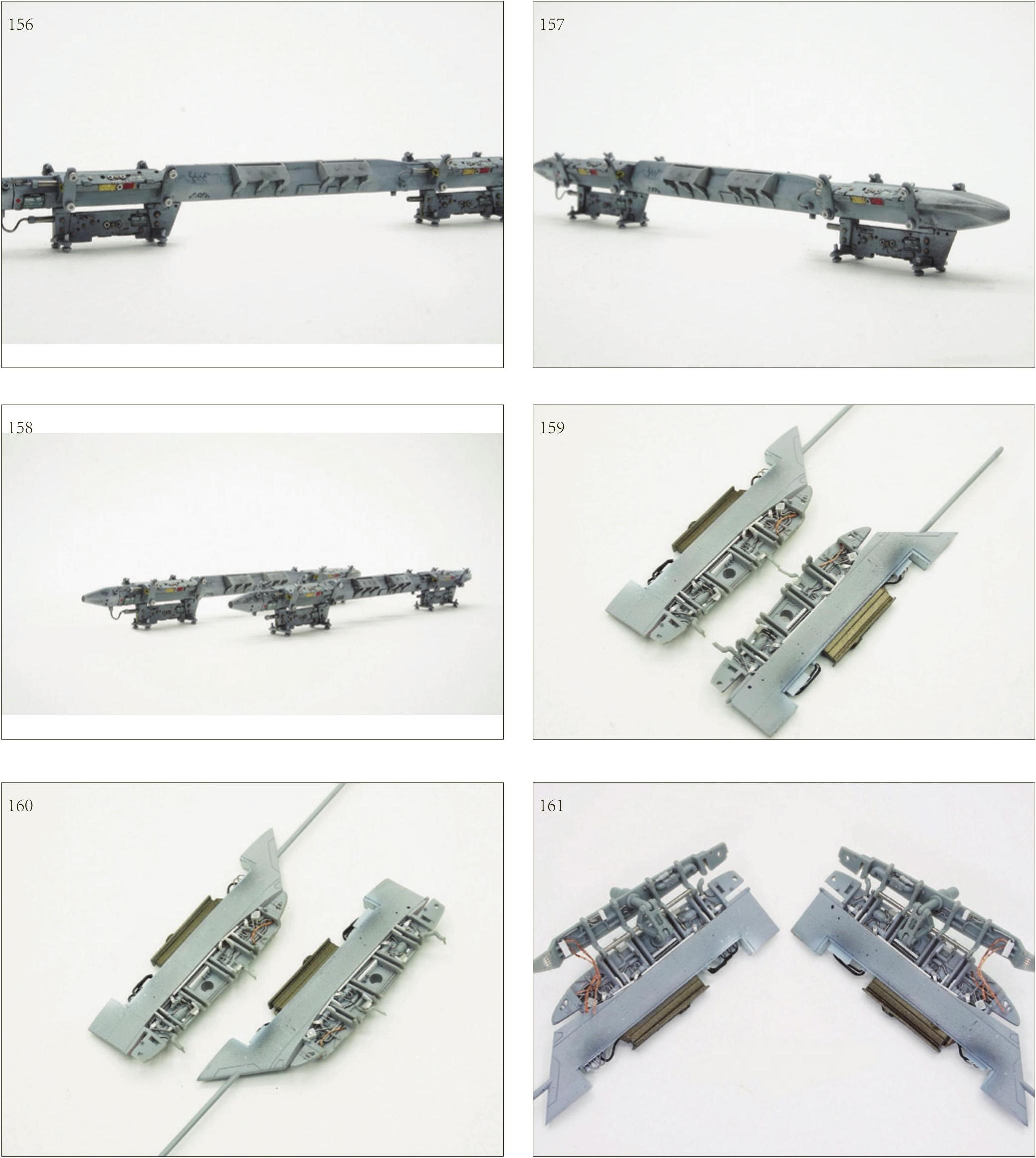

图156~图158为上色完成后的效果。铭牌和警示标志来自定制的水贴。

(3)折翼部分。

(见图159~图160)参考实机照片,给折翼部分添加管线。由于折翼部分管线非常繁多,添加的时候只需选择主要管线。上下两部分折翼相互连接的线路要留有余量。

图161为改造完成后的效果。


(4)其他表面细节部分。

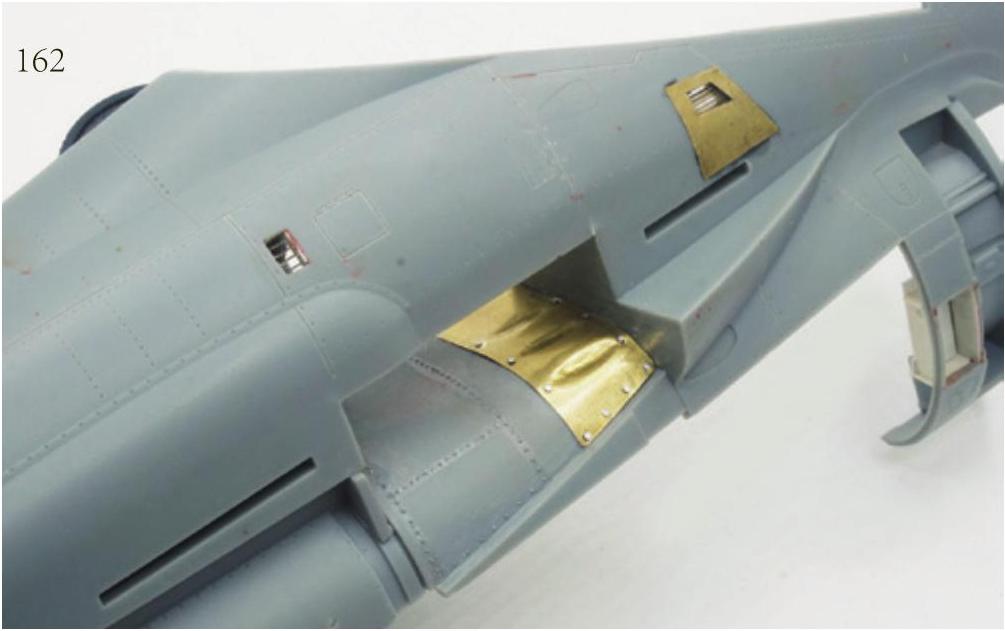

图162为后起落架舱表面细节(具体方法可参考5.4.4)。

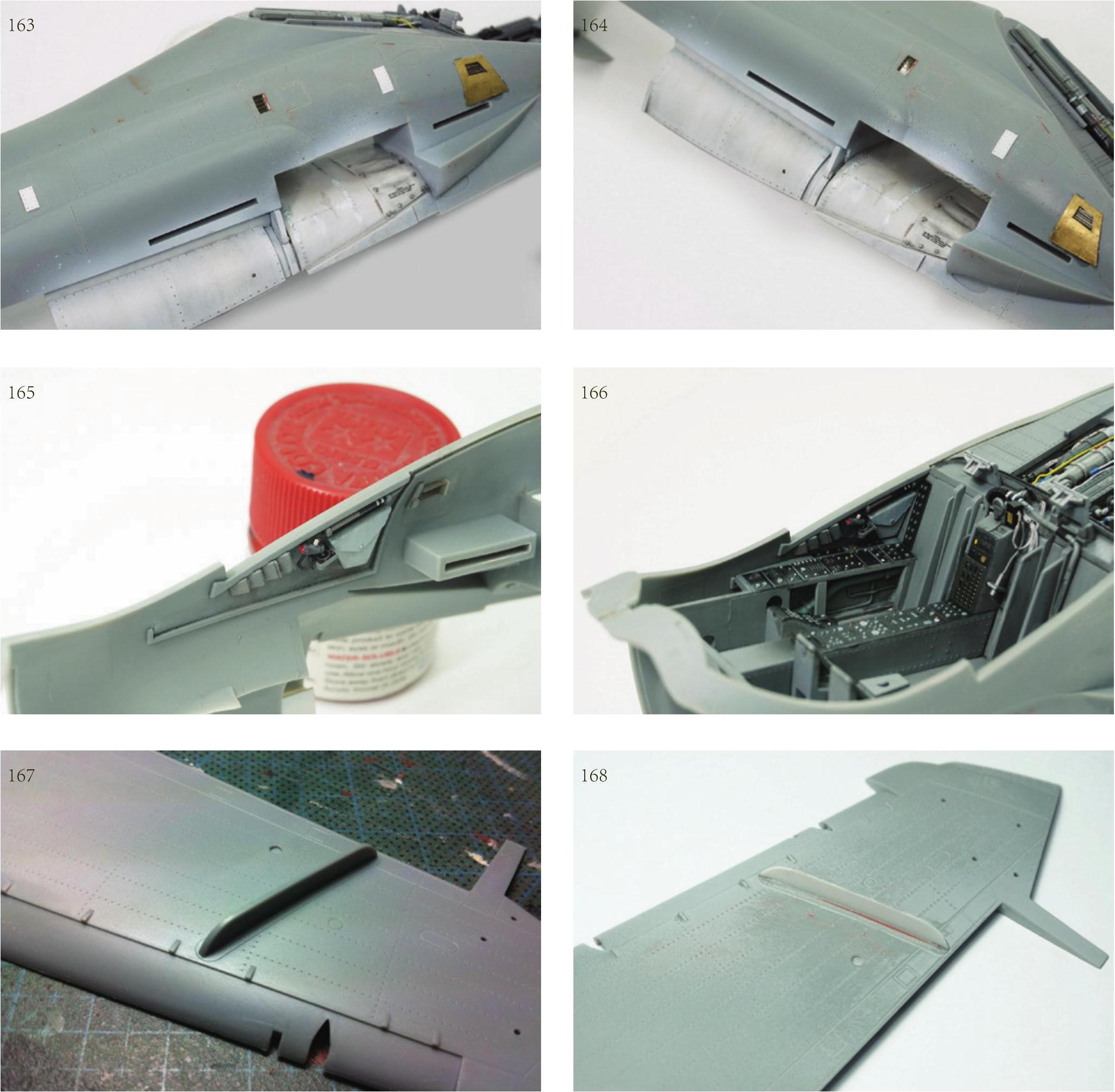

图163~图164为上色完成后的效果。

(见图165)将原板件铲平后,重做了座舱右侧细节。

图166为和座舱整体假组后的效果。

(见图167~图168)将原板件中过厚的翼刀切除,并在底部开槽。用0.3mm的胶板重新制作出翼刀造型,并插入槽内固定。

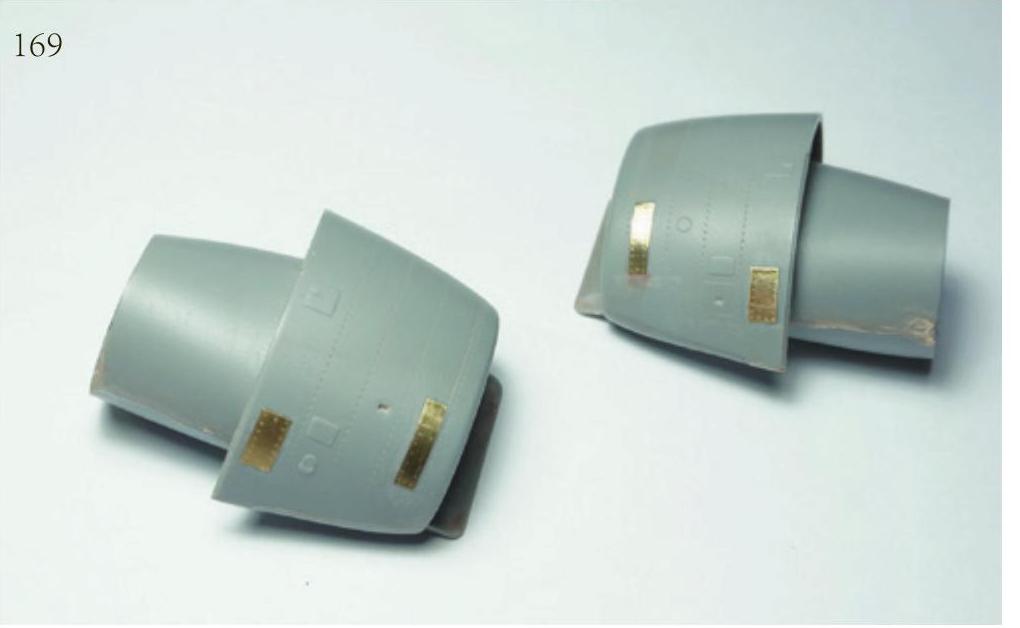

图169为两侧进气道口表面加强部分。

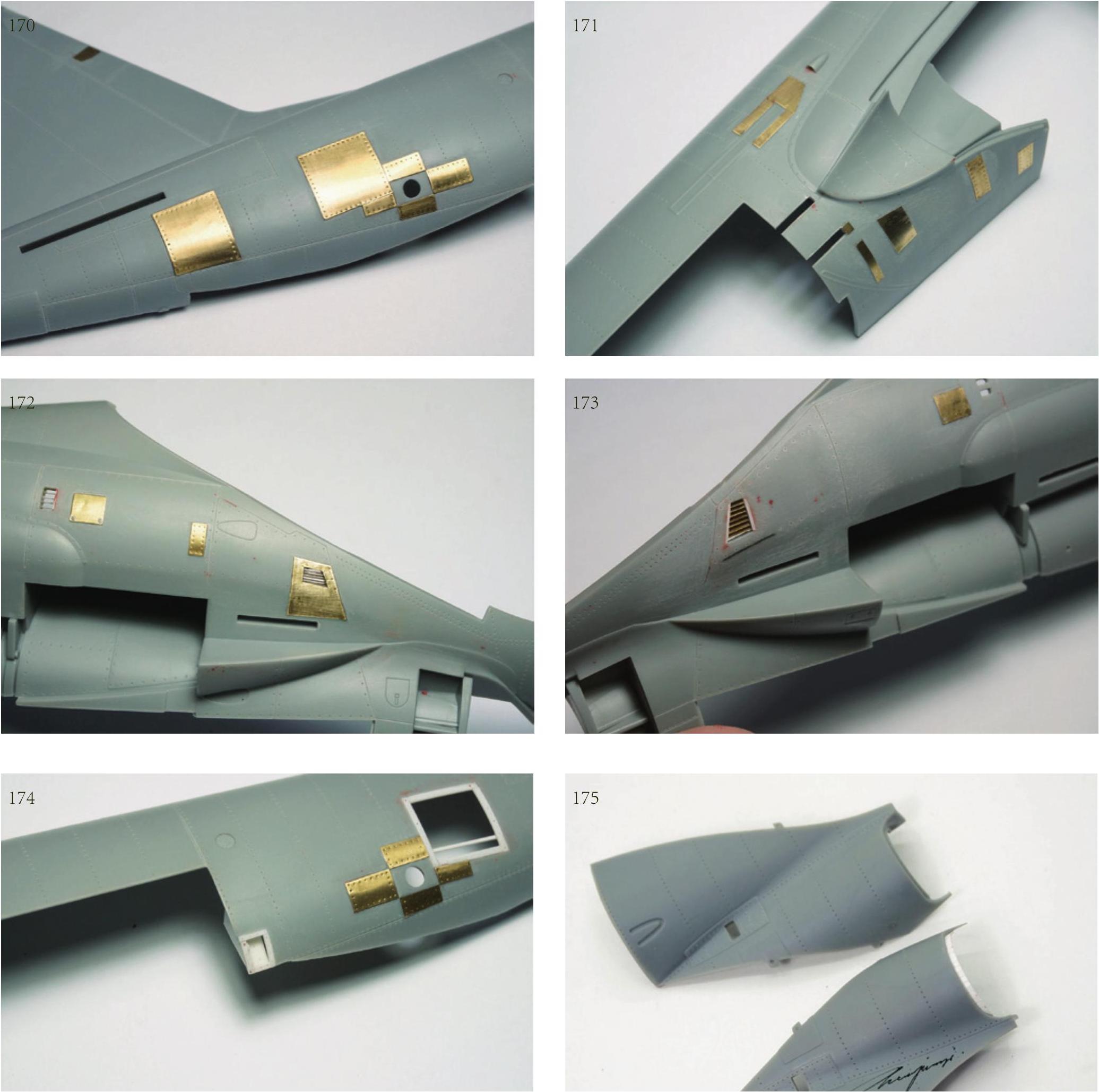

图170为右后侧机身表面加强部分。

图171为中部机身表面加强部分。

图172为右前部机身表面加强部分和百叶栅格。

图173为左前部机身表面加强部分和百叶栅格。

图174为左后侧机身表面加强部分。

图175为尾喷口整流罩细节修改。

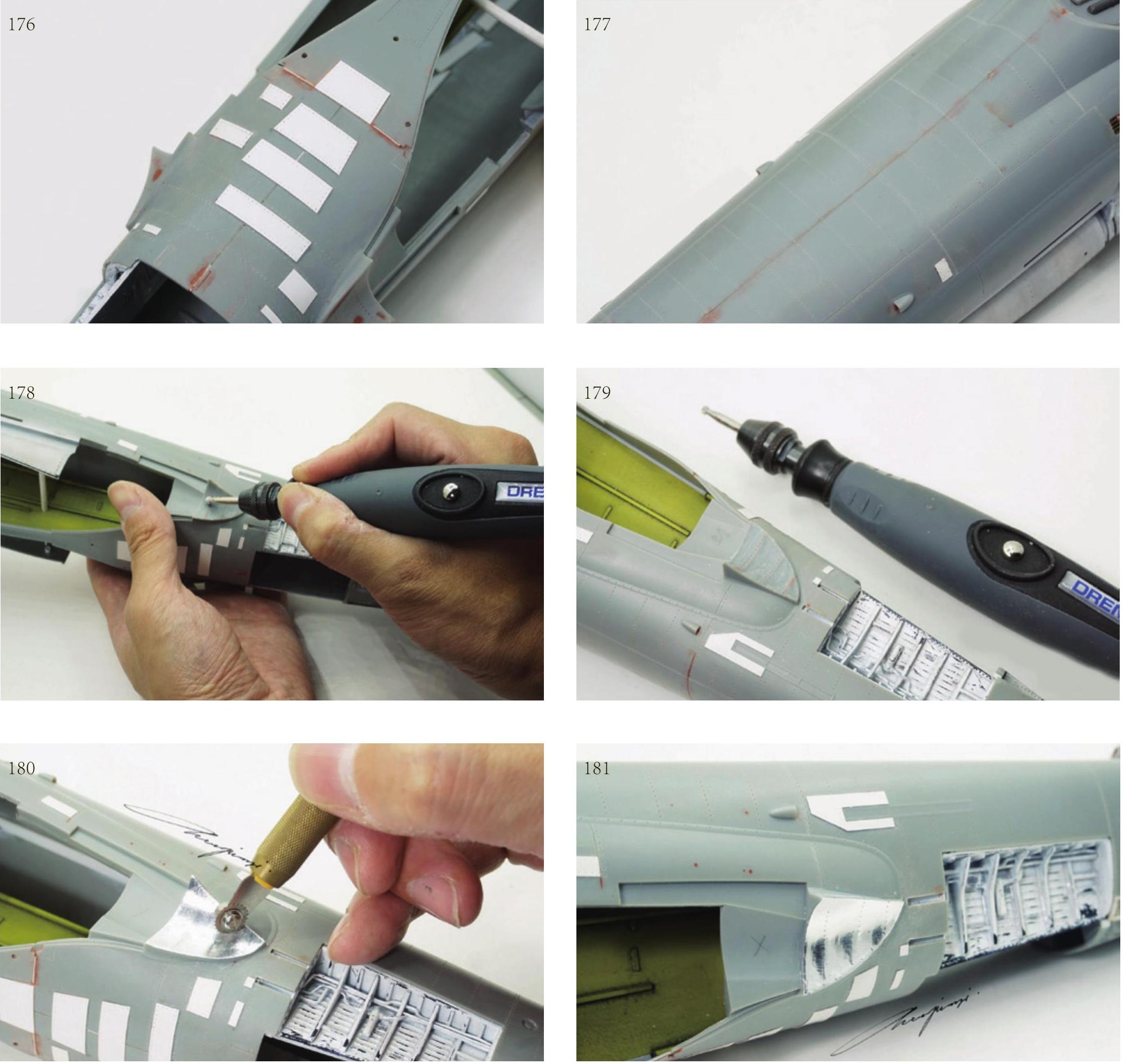

(见图176)在左右机体合拢之后,机腹(靠近多普勒雷达吊舱部位)有不少块加强部分。用0.1mm胶板刻上凹钉来表现。需要注意一个问题:0.1mm的胶板非常薄,在刻凹钉时,背面会有明显的凸起。如果直接黏贴在原板件上,会形成中间和四边腾空,只有钉头触胶的状况。因此在黏贴之前,应在板件上画出凹钉所在的位置,然后用电磨机的圆头稍稍打磨出凹陷,再将胶板贴上。这样凹钉会正好陷入凹槽,能使胶板黏贴平整。另外在黏贴加强部分之前,应先填补左右机身合拢产生的缝隙,并仔细打磨以确保没有遗漏。因为在贴完胶板之后,打磨就很不方便了。

(见图177)机身合拢之后,机背部分同样需要填缝打磨,并修补钉线。

(5)喷口部分。

(见图178)用电磨机的圆头打磨出起伏感。

图179为打磨完成后的效果。

(见图180)贴上铝箔并用铆钉制作器刻钉。需要

注意铝箔非常容易产生划痕,滚钉时更是要一次成形,不可反复操作。

图181为制作完成后的效果。完成之后可用遮盖带遮盖保护,以免在之后的操作中破坏表面。


(6)防滑层部分。

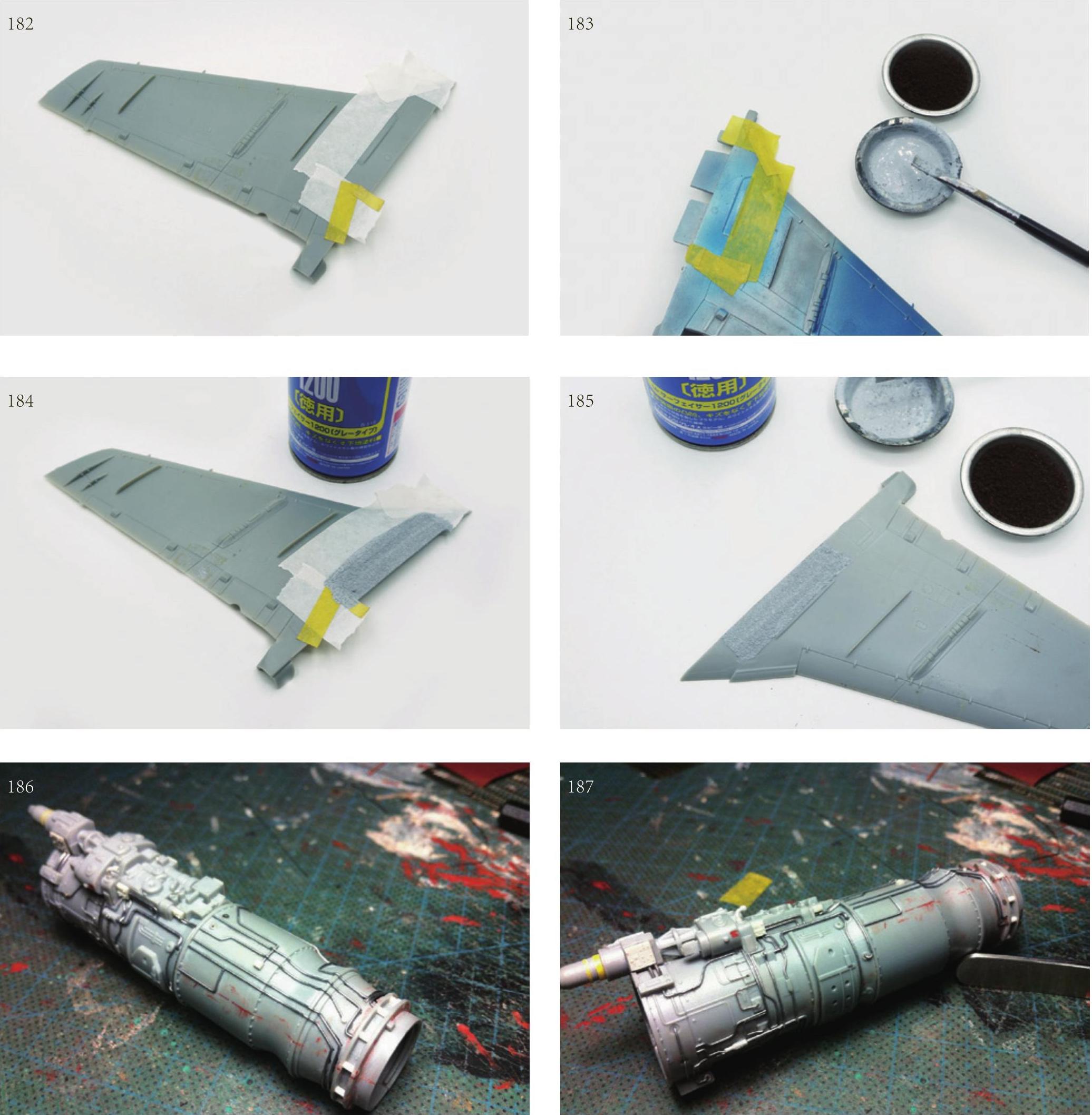

(见图182)图中用于演示的板件为1/48EA-6B。用遮盖带黏贴出需要制作防滑层的表面造型。

(见图183)准备好用溶剂稀释过的水补土和用于制作防滑颗粒的咖啡渣。

(见图184)涂抹完水补土后,立刻将咖啡渣撒上。如果感觉不够均匀,可以反复撒,但不宜过厚。最后再用喷灌补土喷一层。

(见图185)撕去遮盖带,制作完成。需要注意:咖啡渣的粗细可以通过磨豆机调整。

(7)发动机部分。

(见图186)将原本开模过浅的线路全部磨平后,用焊锡丝重新添加。

(见图187)参考实机照片适当添加管线。需要注意管线应有明确的出处。

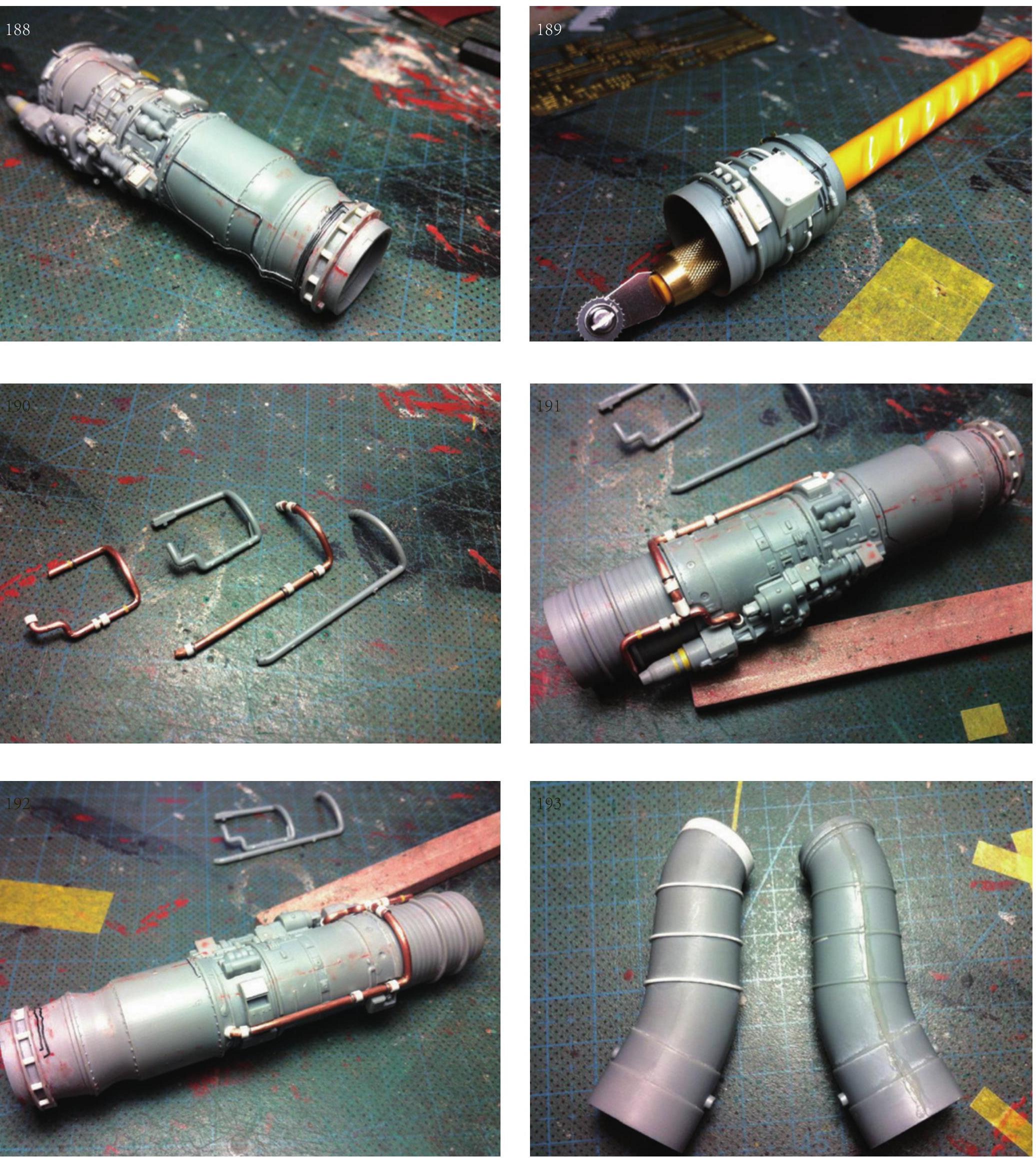

(见图188)类似较难打磨的合模线部分,可以用管线做遮挡,但不宜处处雷同。

图189为发动机头部细节改造。

(见图190)中段部分有两根重要管道,用铜管弯曲,并用胶管制作接头。

(见图191~图192)两处铜管都比较考验组合度,需要不断假组。

(见图193)尾喷管中段和头部错位严重,需要全部磨掉后,用胶棒重新制作。

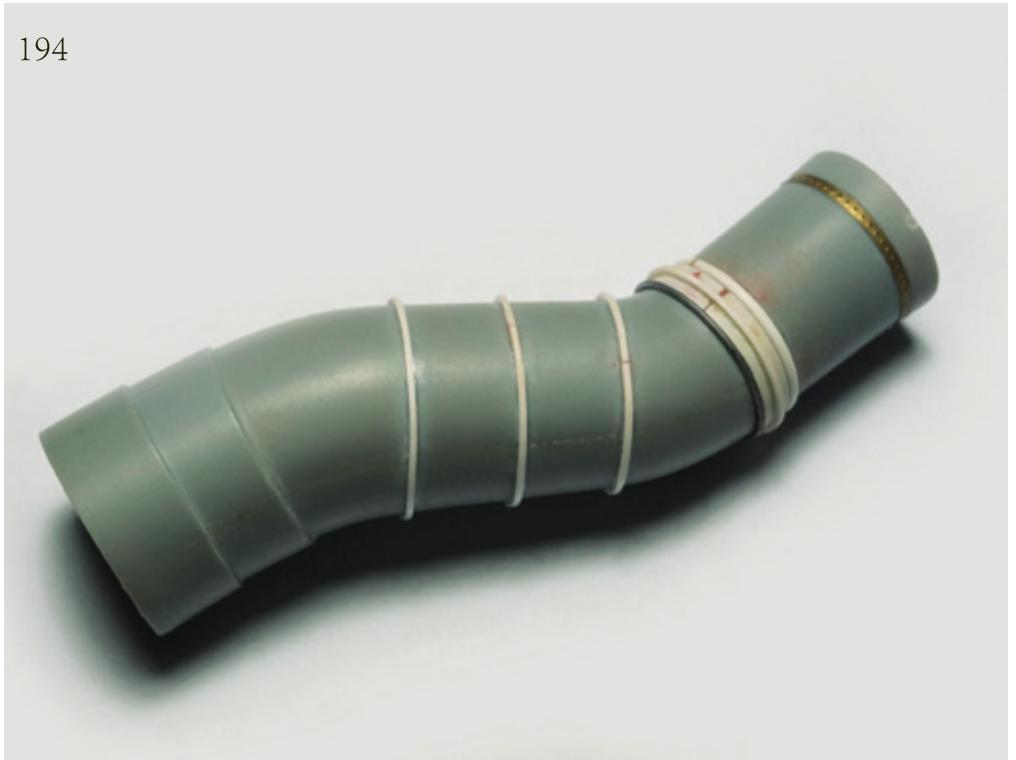

图194为完成后的尾喷管。

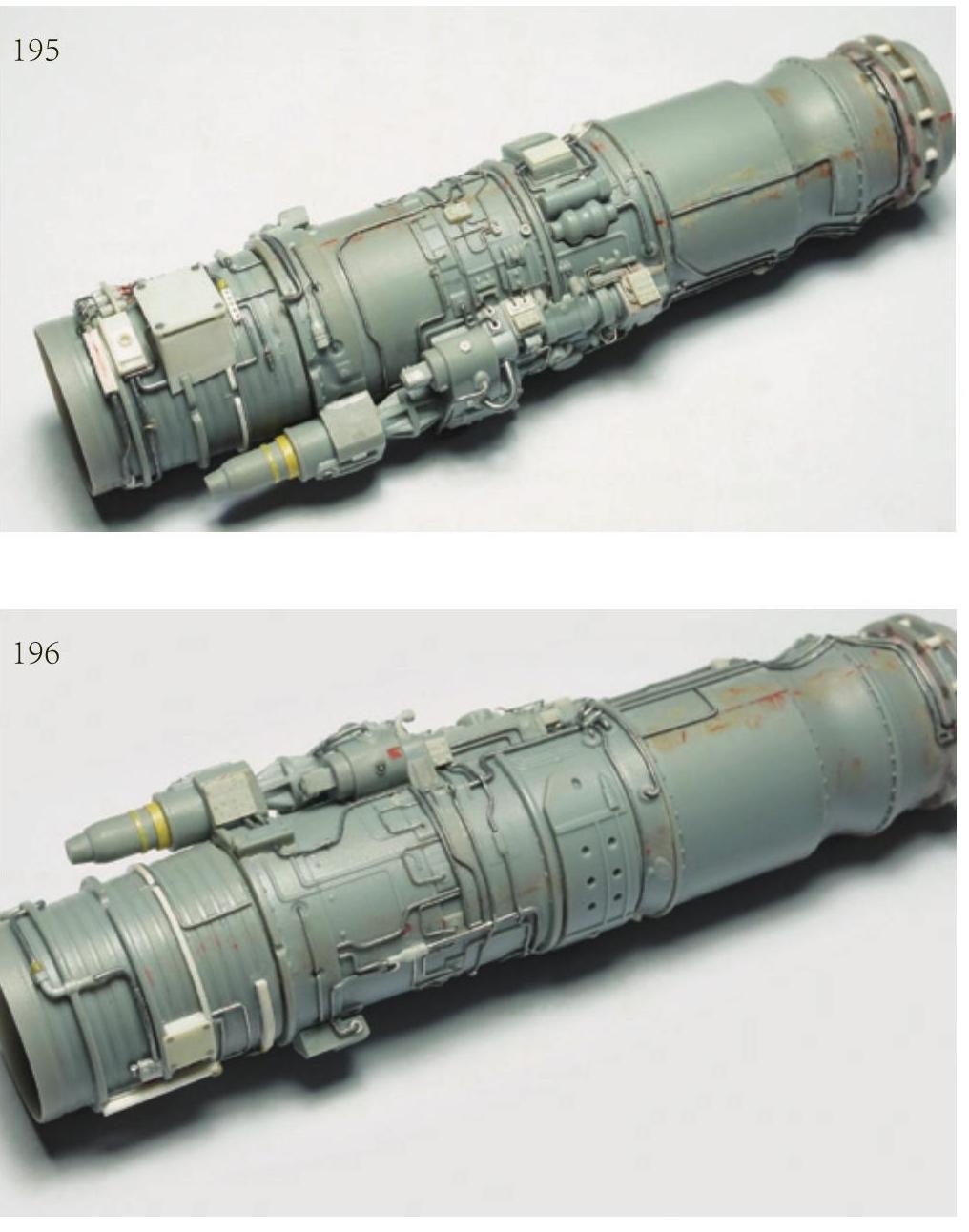

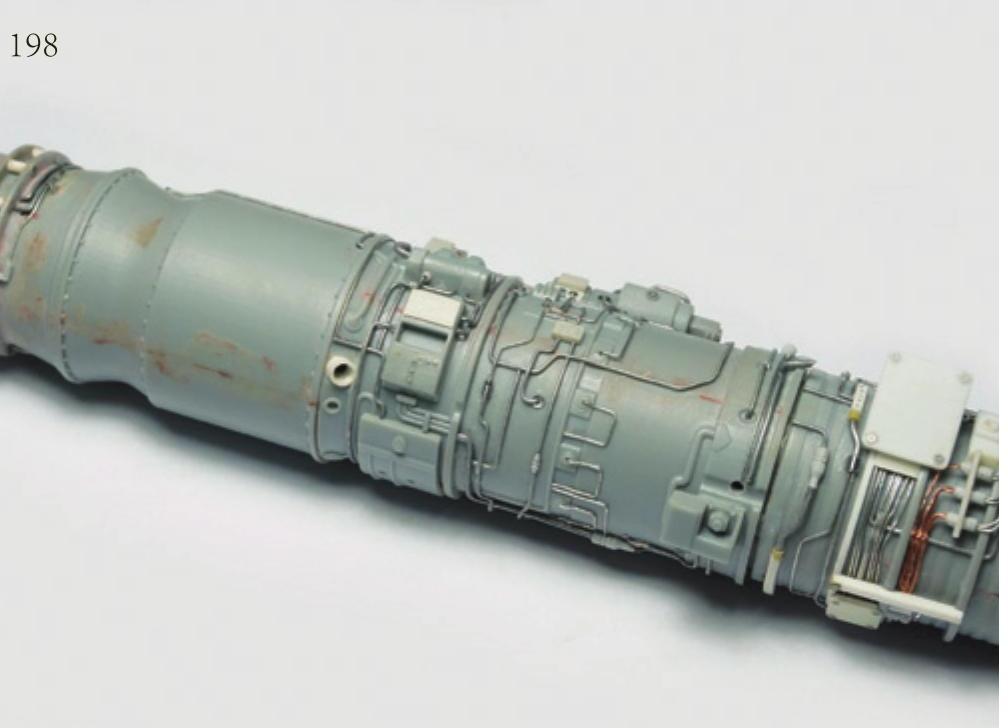

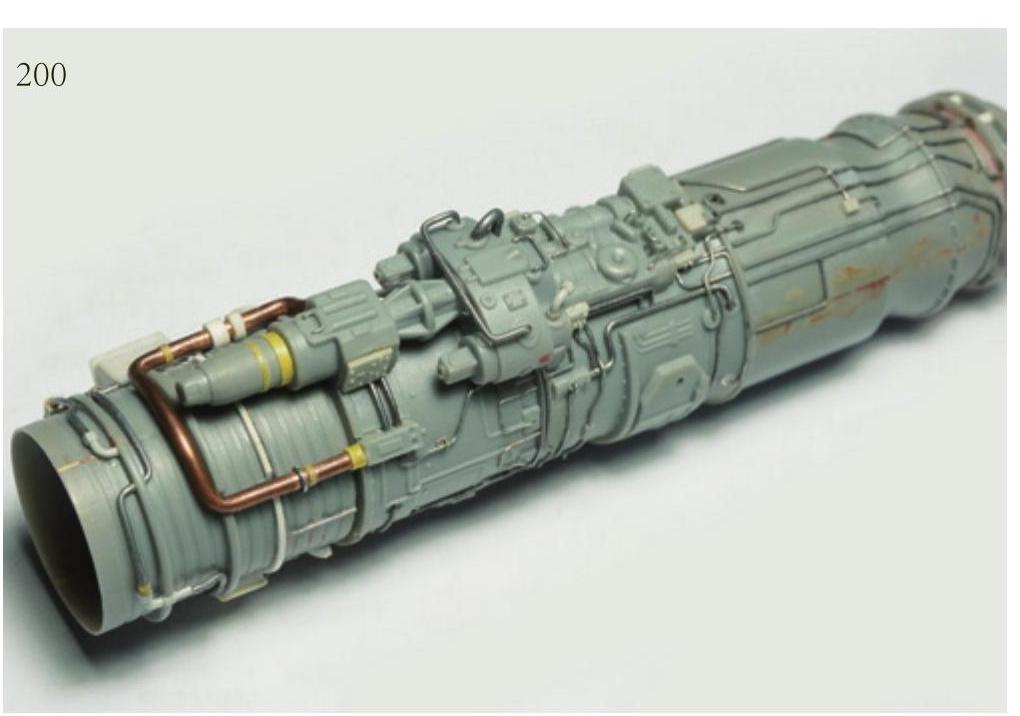

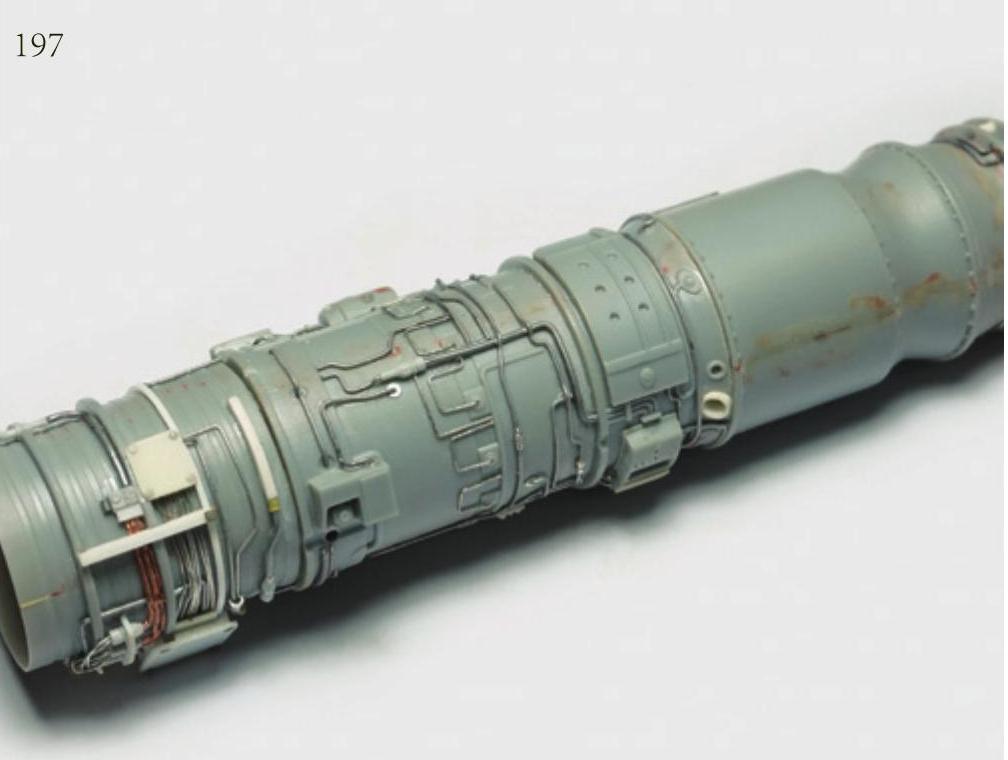

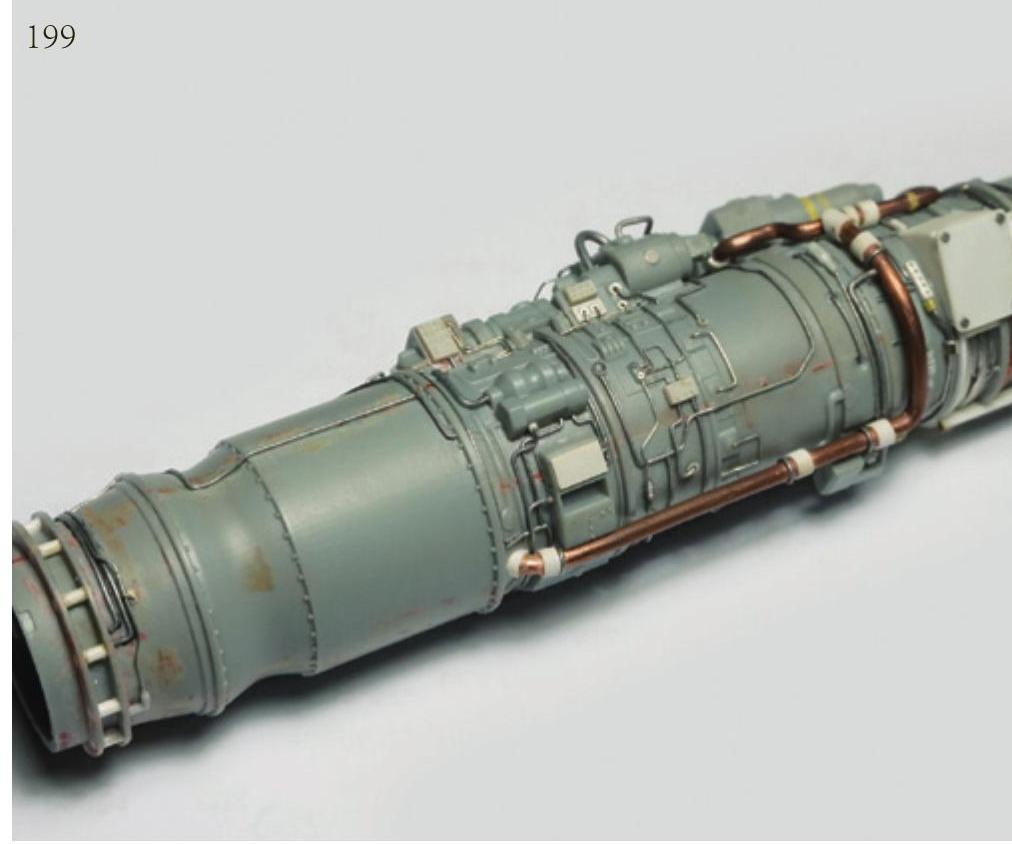

图195~图200为改造完成后的效果。

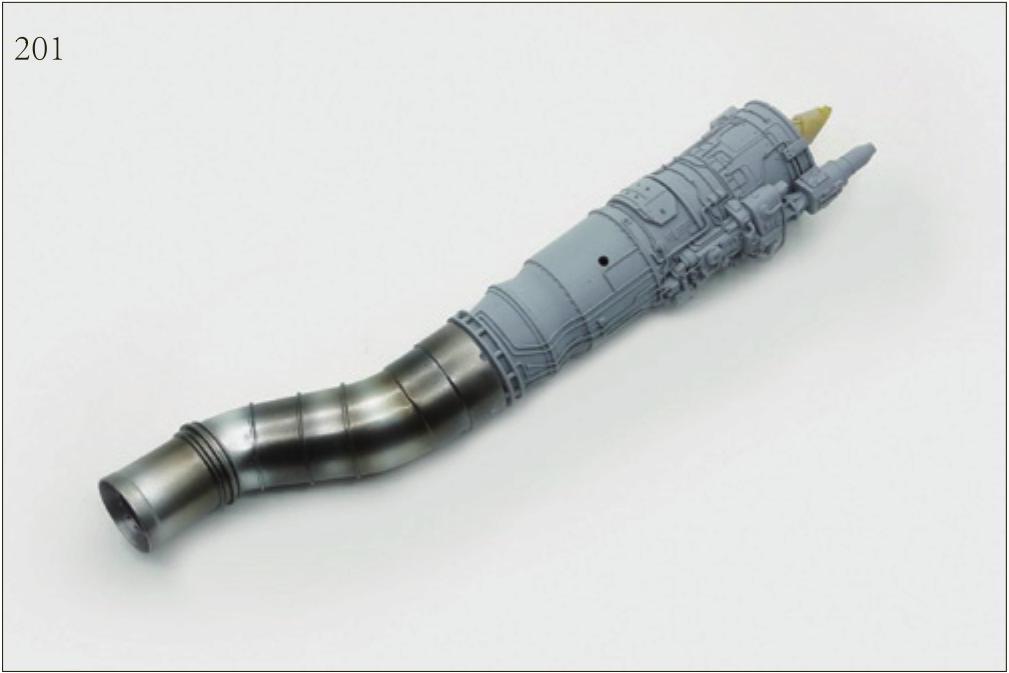

(见图201~图203)发动机中段喷涂水补土;尾喷初步上色;铜管部分用锡纸包裹。

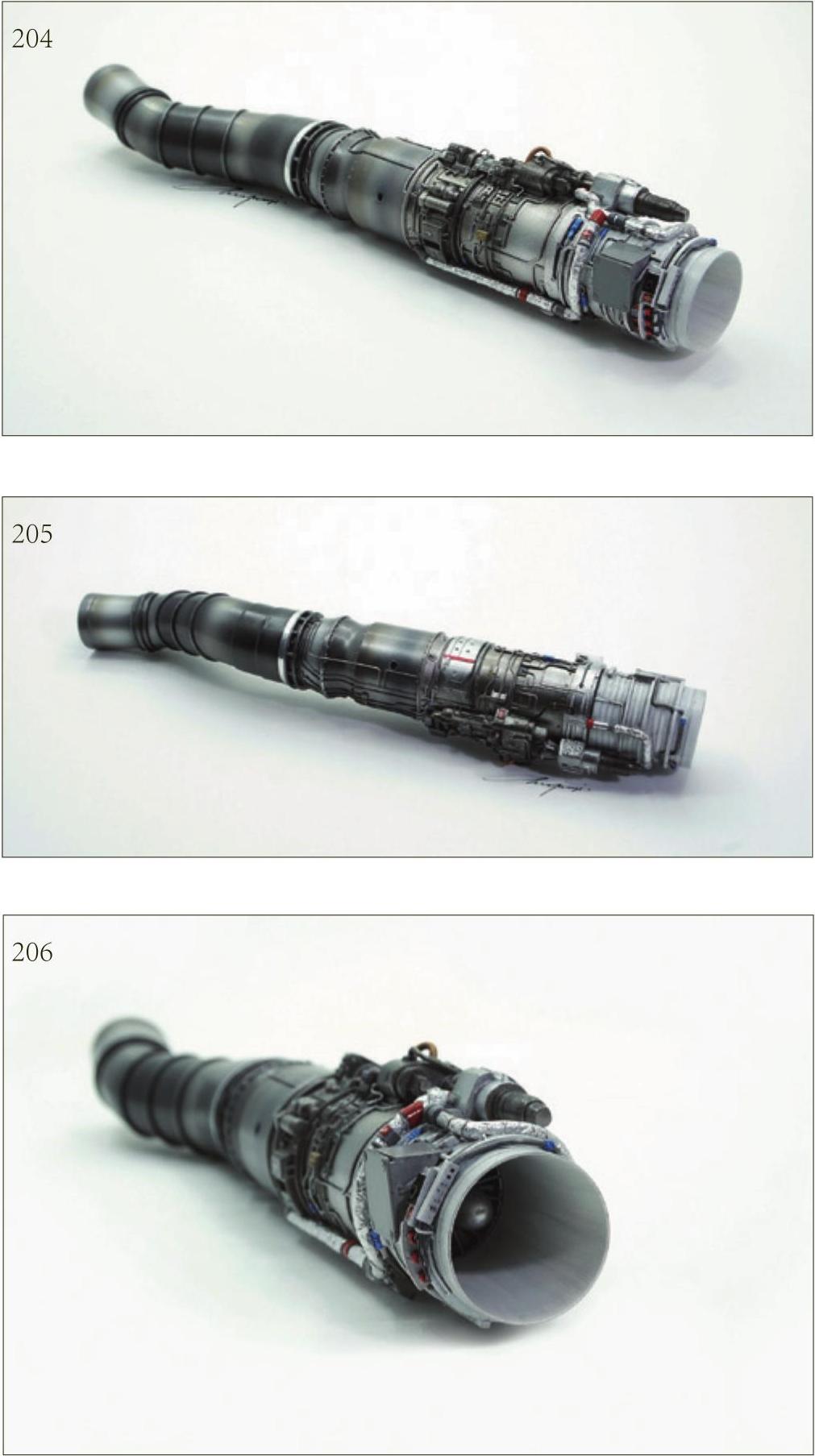

图205~图207为上色完成后的效果。

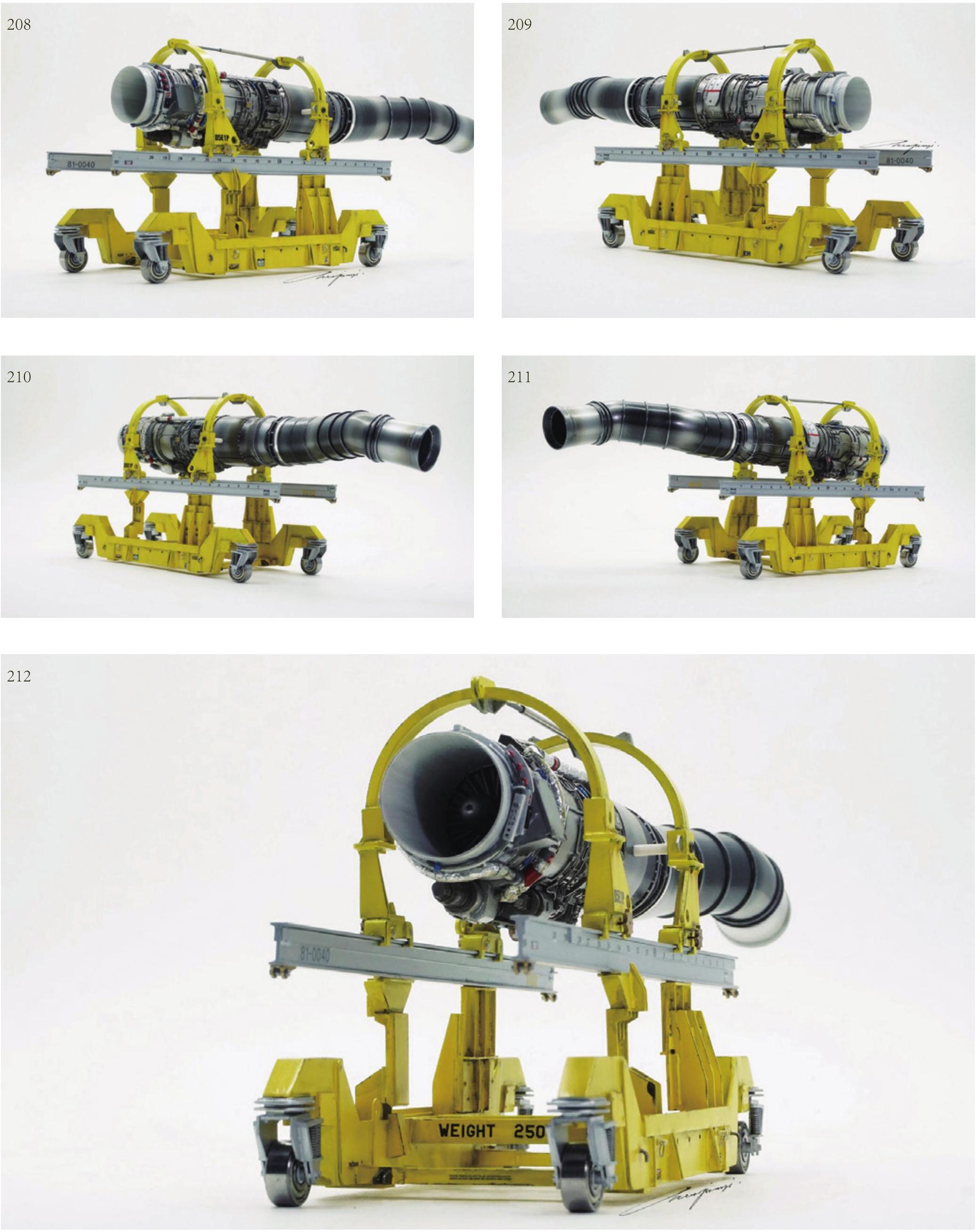

图208~图212为发动机与车台上色效果(车台具体制作可参考5.3.6)。


(8)透明件部分。

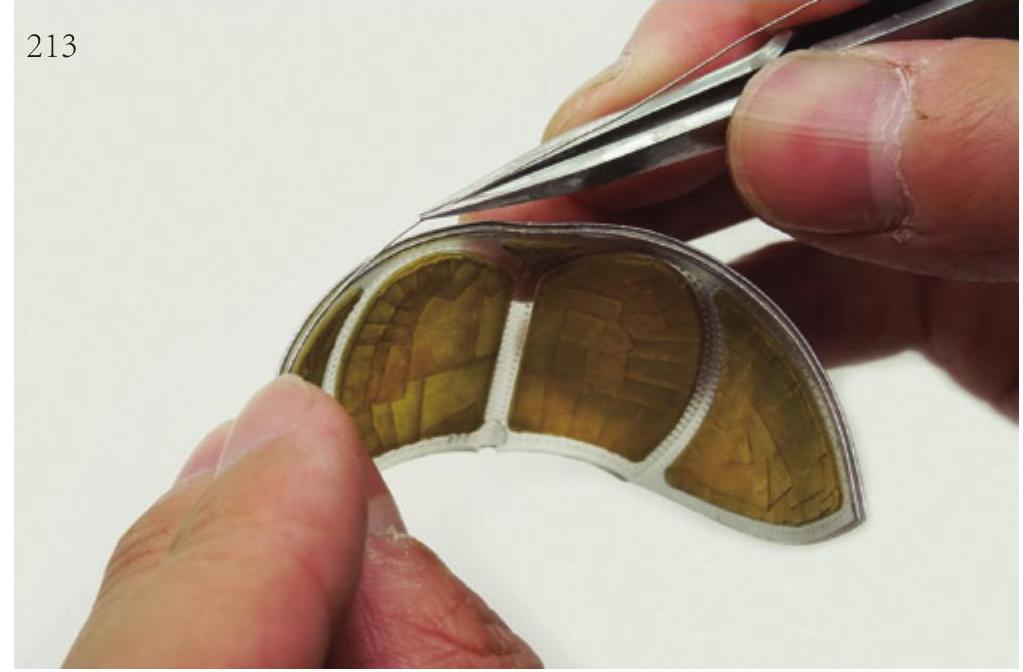

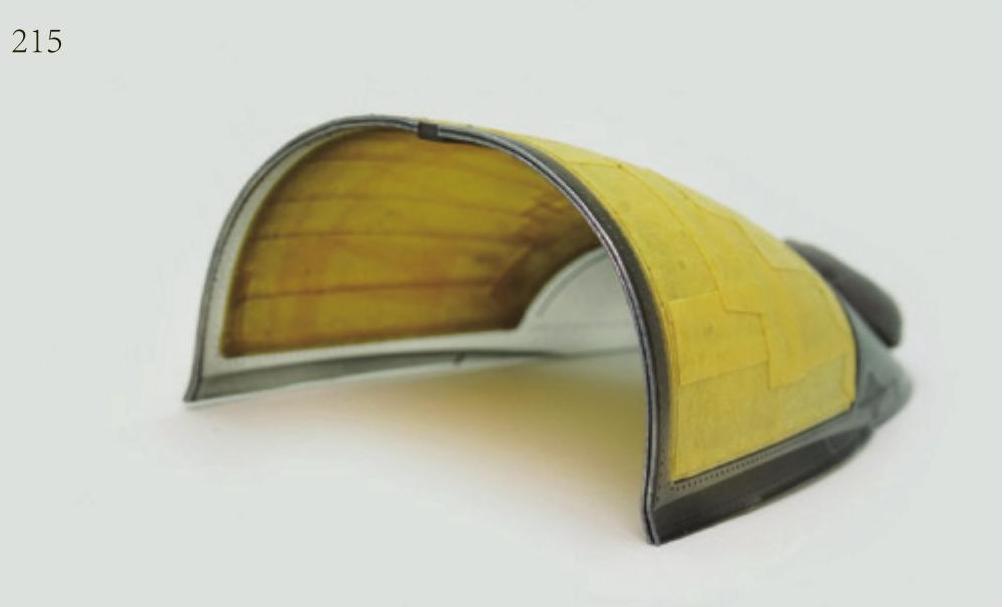

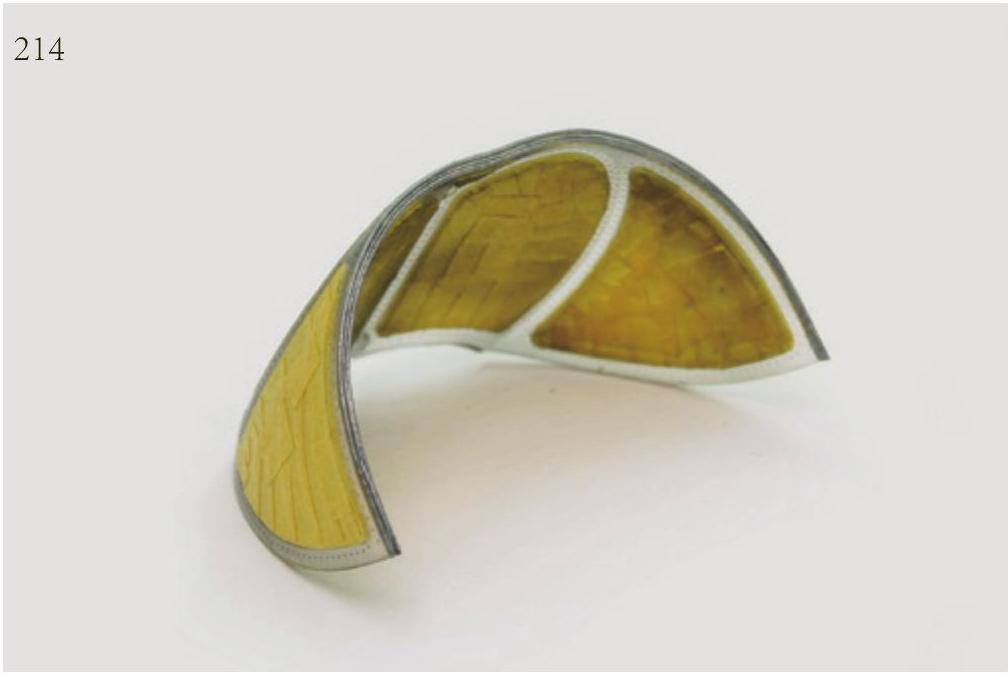

(见图213~图215)用焊锡丝给风挡和座舱盖结合部制作密封条

(9)其他部分。

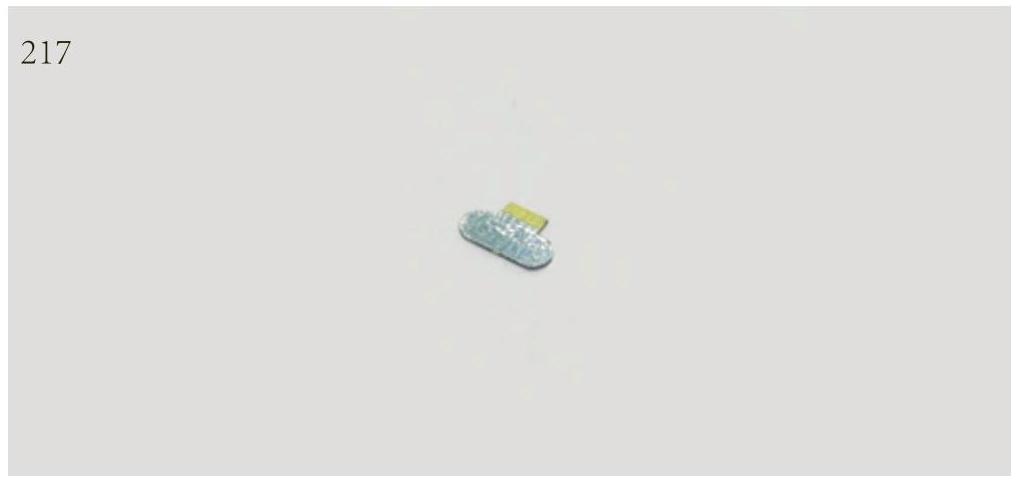

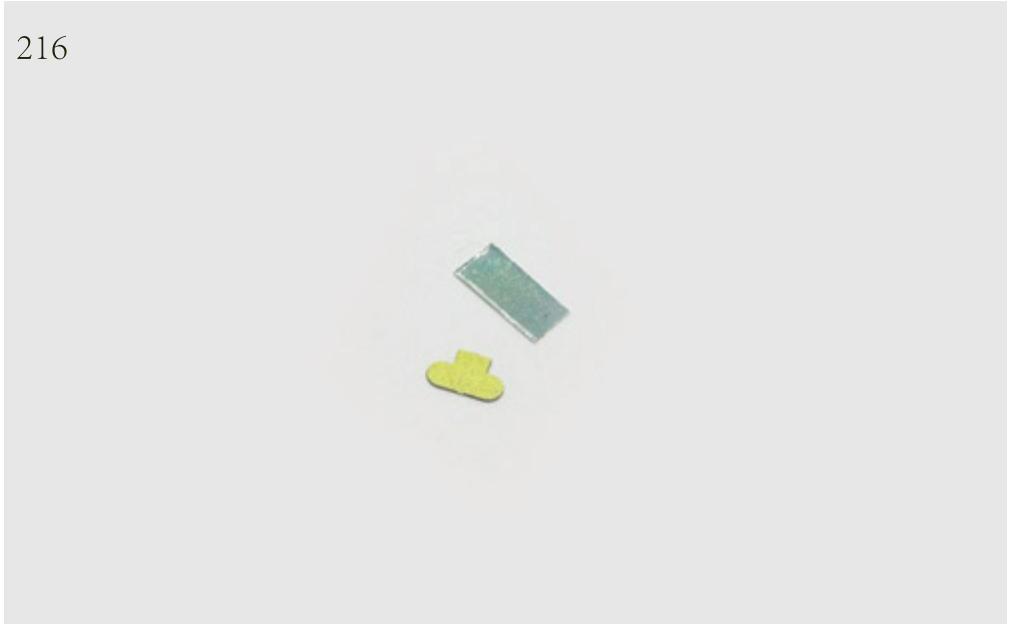

(见图216~图217)将镜面黏贴在反光镜PE上并切割。反光镜的背面需要喷涂黑色,与座舱盖内部一致。

(10)上色部分。

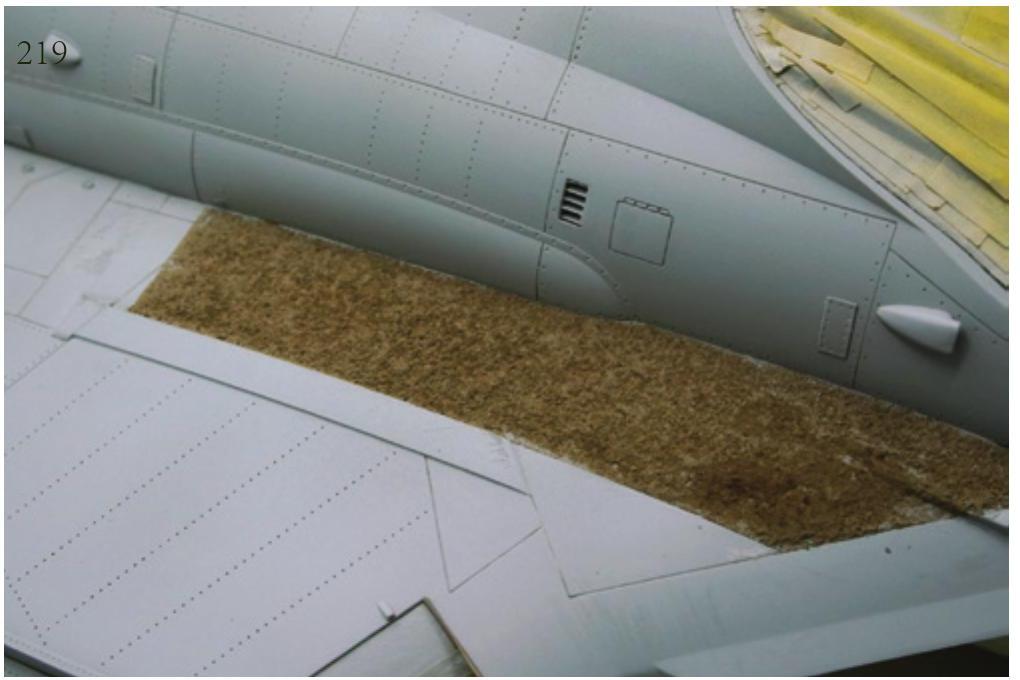

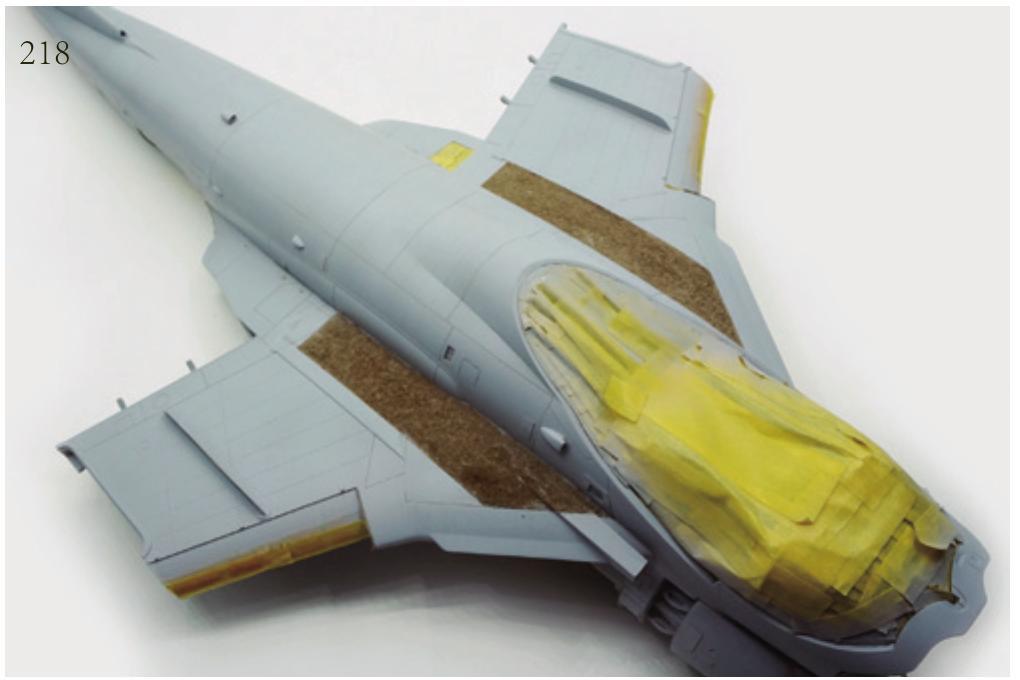

(见图218~图219)将已经上色的部位仔细遮盖,然后全机喷涂1200号水补土,并按照之前的方法用细磨的咖啡渣制作防滑条。

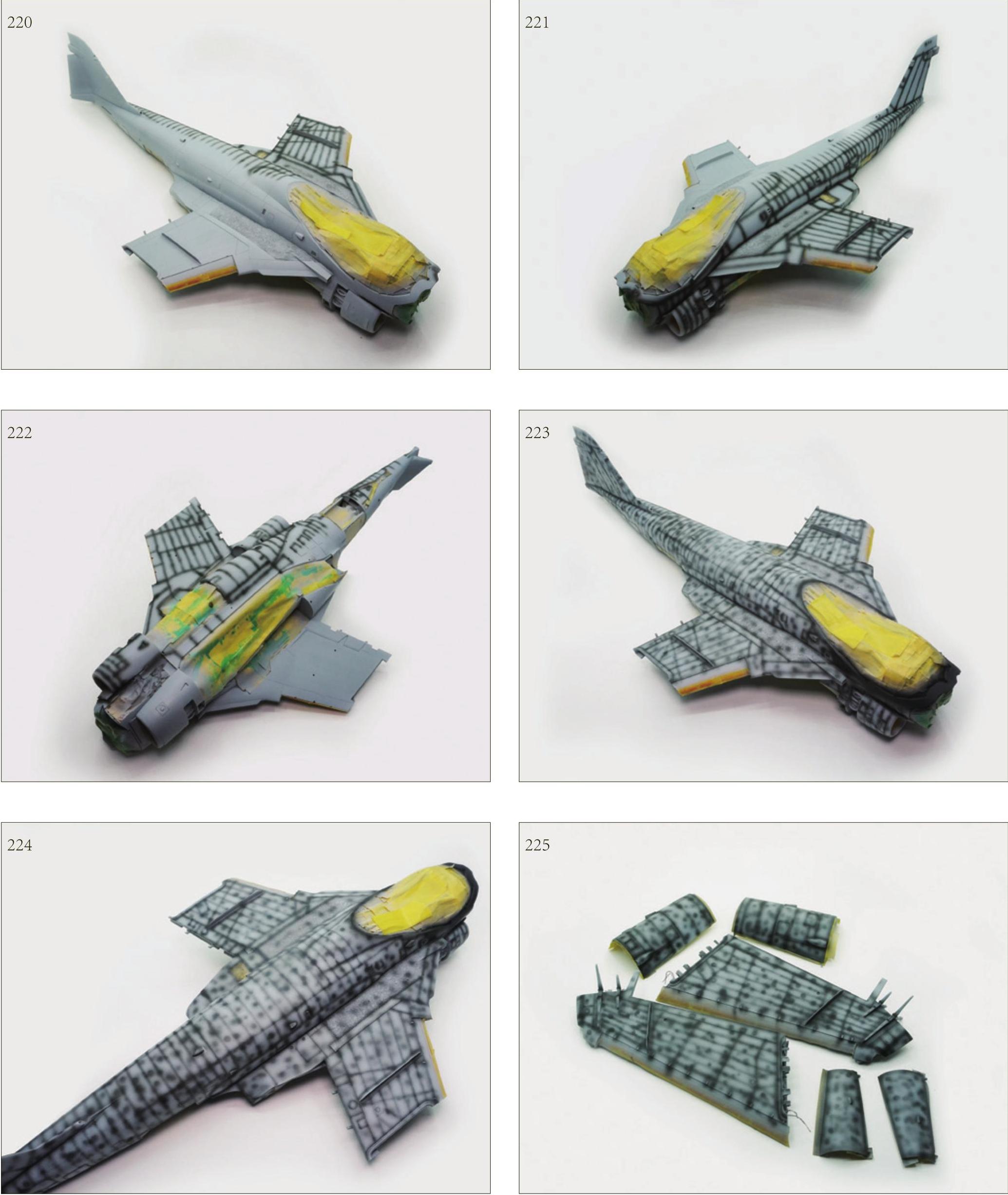

(见图220~图222)喷涂蒙皮间的预制阴影。

(见图223~图224)直线预制阴影喷涂完之后,喷涂大小不等的圆点,用来增强后期的色彩变化。

(见图225)其余部件也均以上述流程操作。

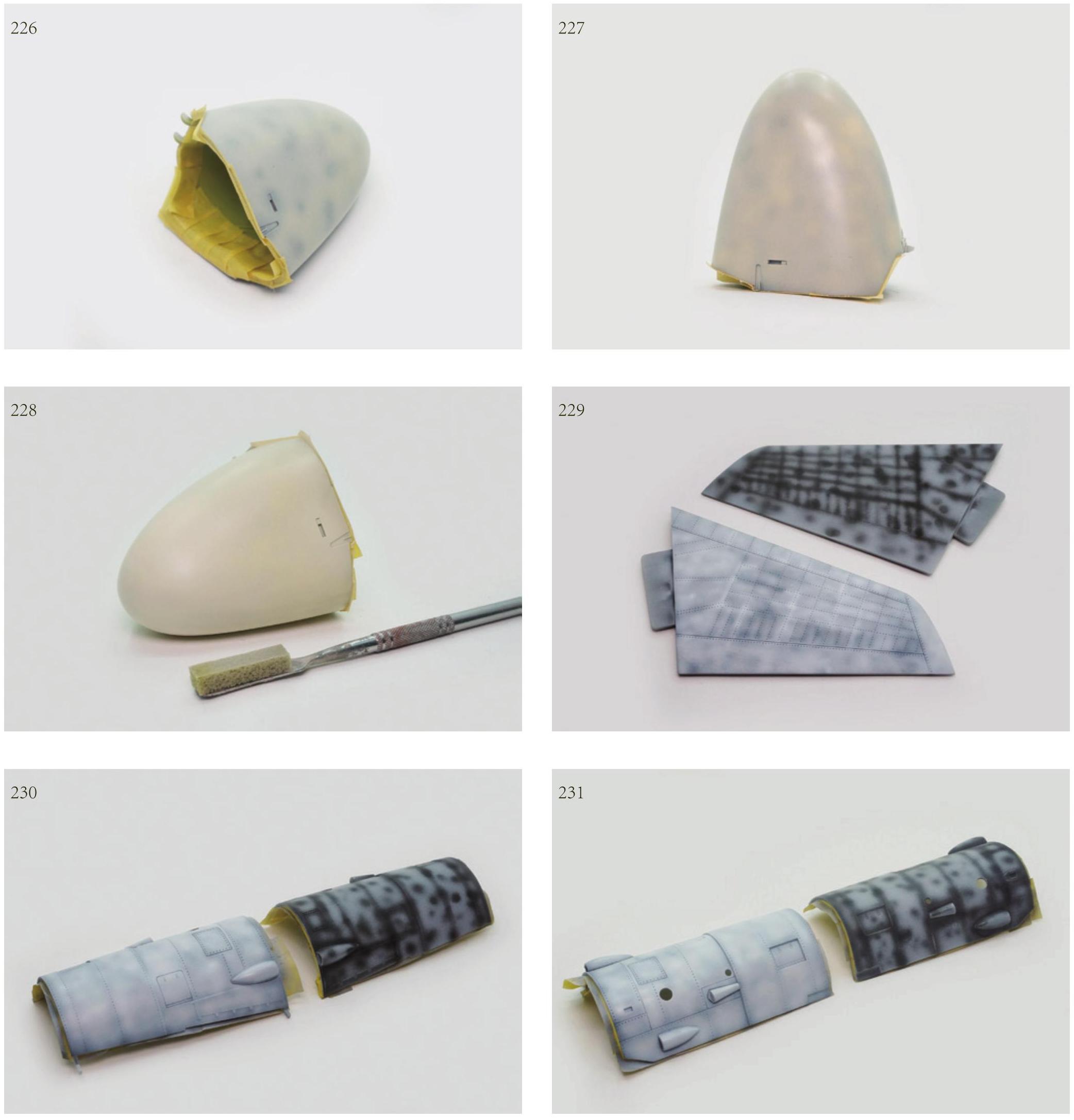

(见图226~图227)从机头开始喷涂第一遍主色。主色只需将基本色相表达清楚,不必追求十分均匀。

(见图228)第一遍主色喷涂完成后,用1500号海绵砂纸整体蘸水打磨一遍,用以消除油漆颗粒,使表面光滑。有些部位徒手打磨可能会不便,可以将海绵砂纸裁切成小段,用双面胶固定在补土棒上打磨(每层漆喷涂完毕后,都需如此操作)。

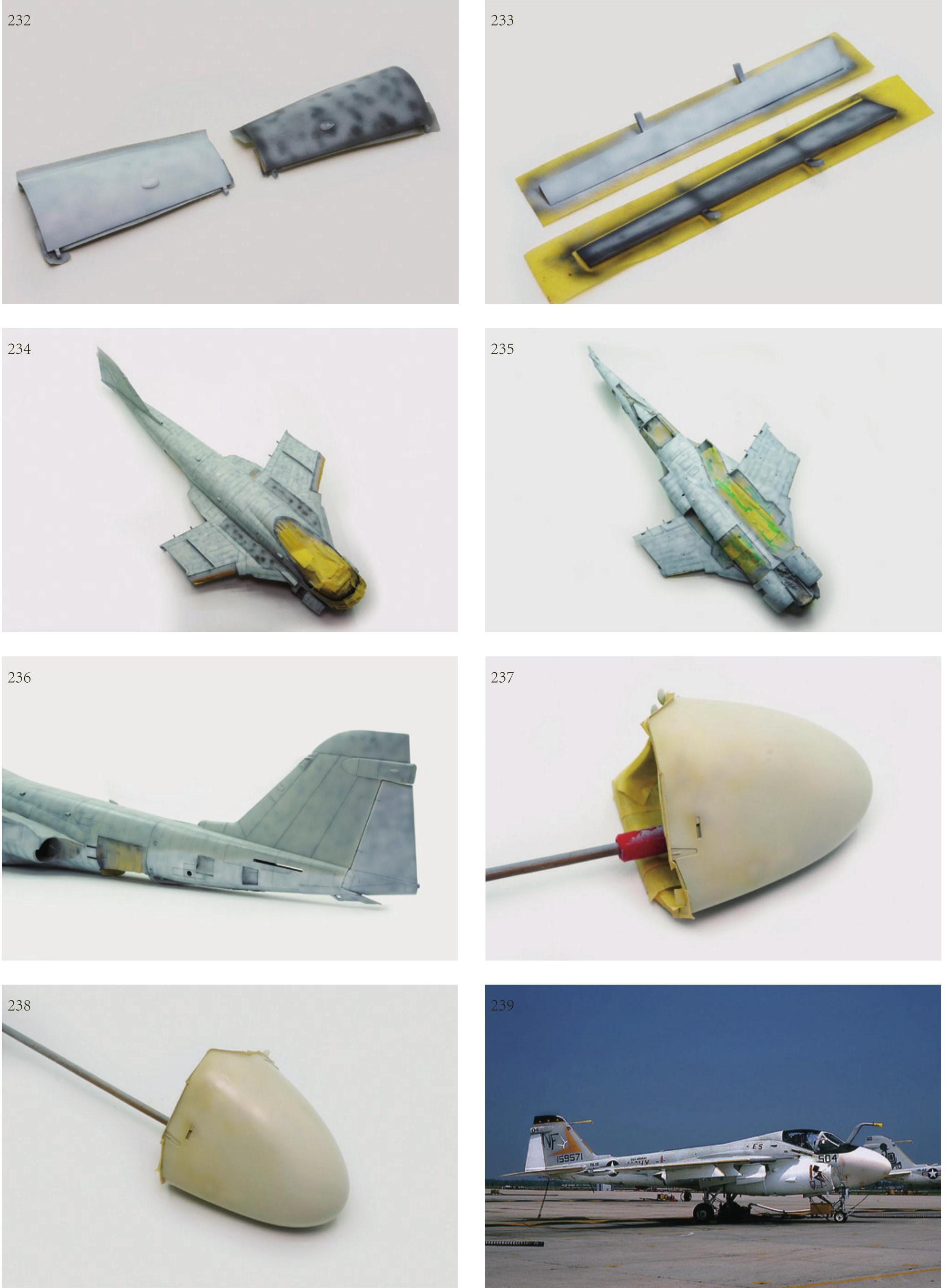

(见图229~图233)其他部件也同样处理。在喷涂主色的过程中,可以适当将主色增亮或者减暗喷涂在蒙皮结合处,以初步模仿和定位补漆的位置。

图234~图236为机身部分上完第一遍主色后的效果。

(见图237~图239)机头喷涂完第一遍主色后,在主色的基础上添加褐色、土黄等喷涂在局部位置,模仿补漆效果。

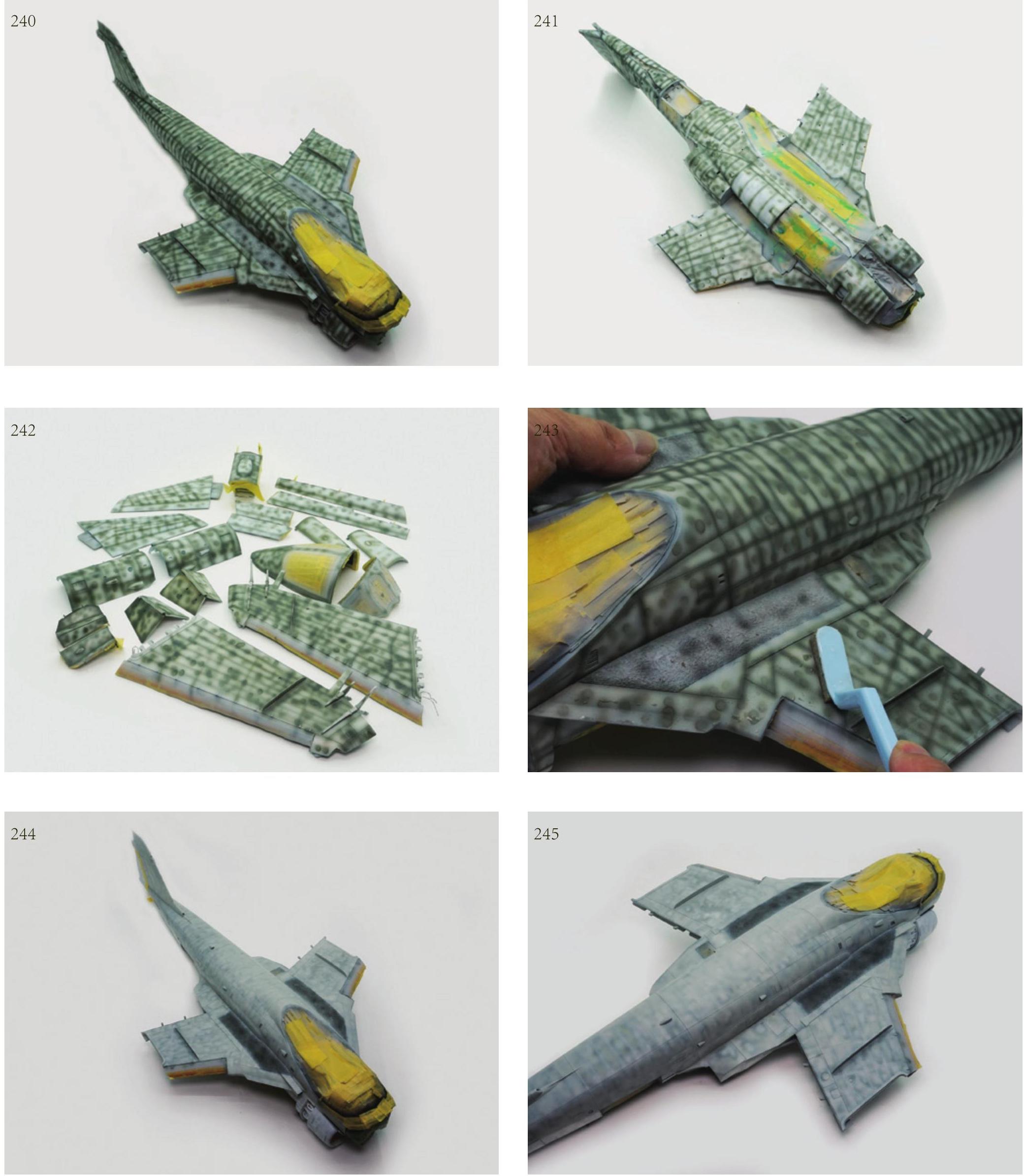

(见图240~图241)机身喷涂完第一遍主色后,同样在主色的基础上添加褐色、土黄等,再喷涂一遍阴影,用以丰富色彩变化。

(见图242)其余部分也和机身一样操作。

(见图243)用海绵砂纸蘸水整体打磨漆面。

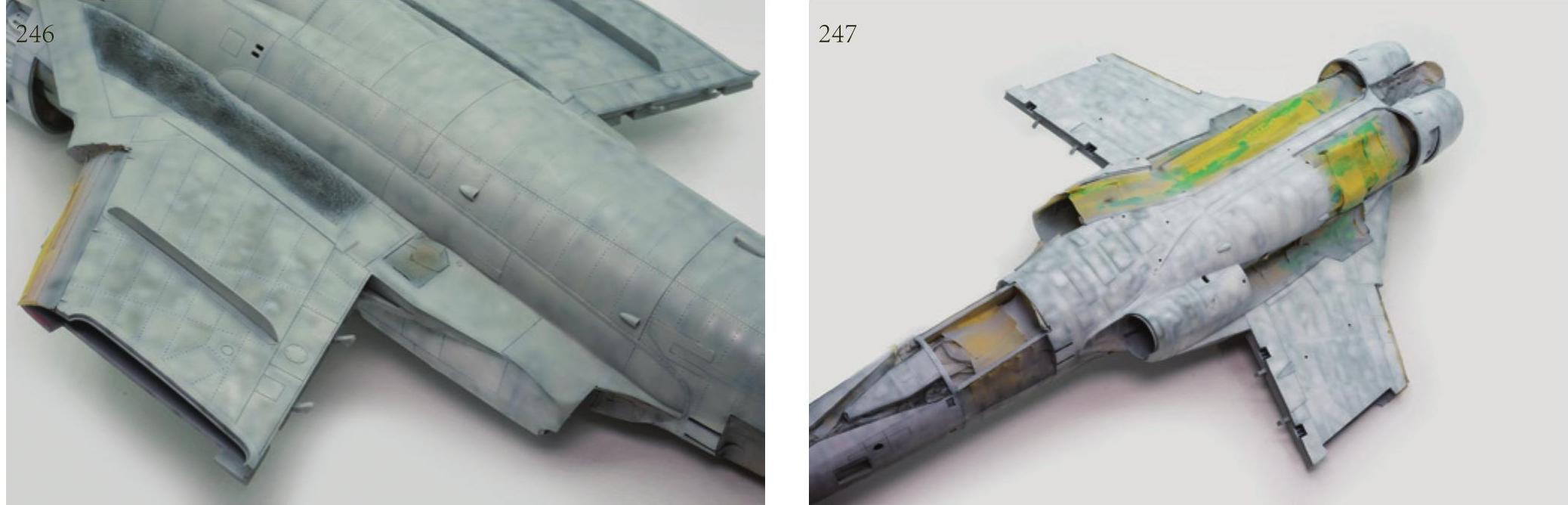

(见图244~图246)给机身上第二遍主色。将主色调浅或加深,喷涂在局部位置上,模拟补漆和褪色效果。

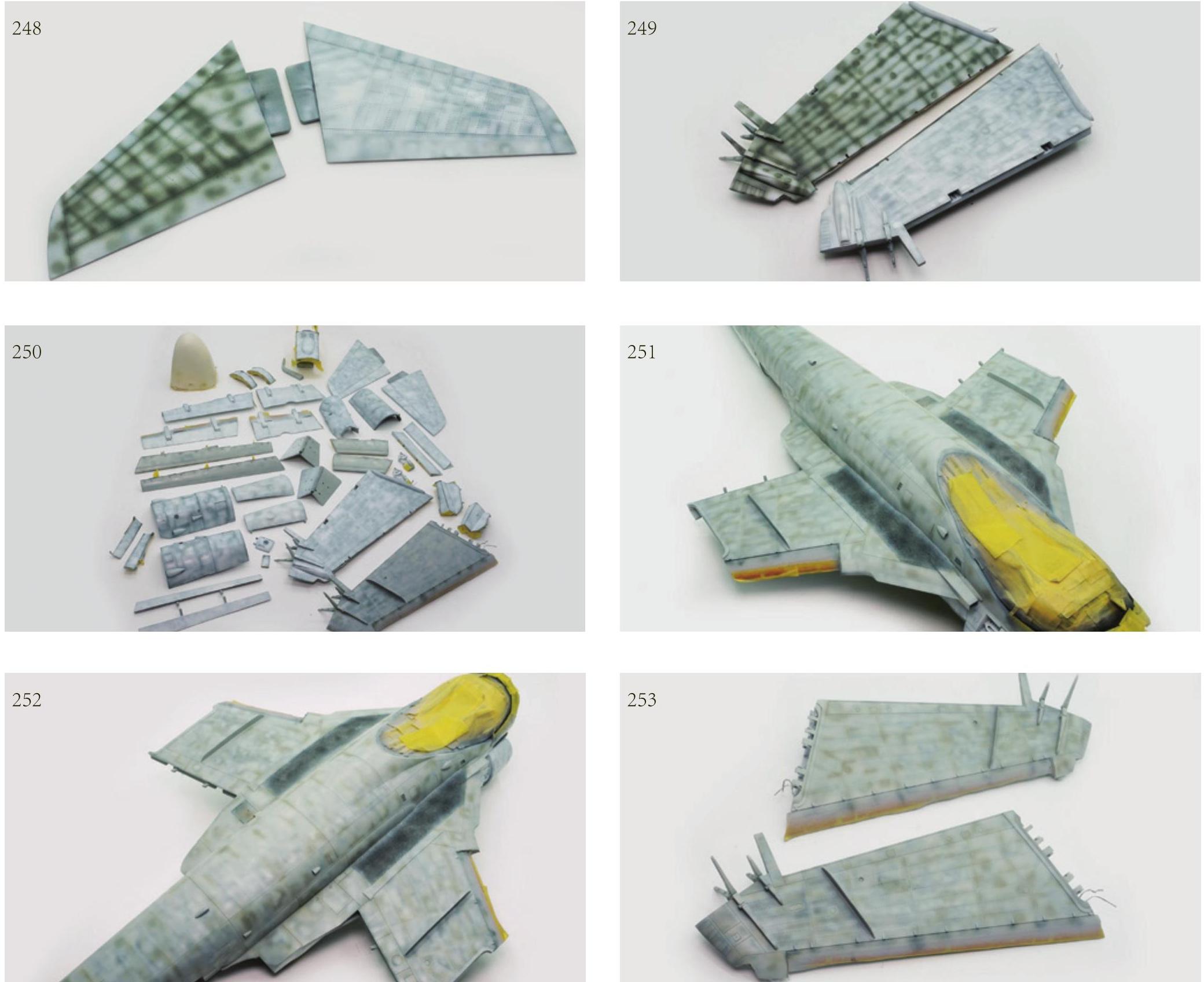

(见图248~图249)第二遍阴影和将其覆盖的第二遍主色。

(见图250)其余部分也同样喷涂第二遍主色,以及补漆和褪色效果。在开始喷涂补漆和褪色效果时,可以处理得略微夸张些,等到所有部位均喷涂完毕后,再用调稀的主色整体薄薄喷涂,直到得到满意的效果为止。

(见图251~图253)为进一步丰富色差效果,用褐色加土黄等直接喷涂在蒙皮线和结构转角处。与预制阴影不同,只需点到为止,起强调作用。

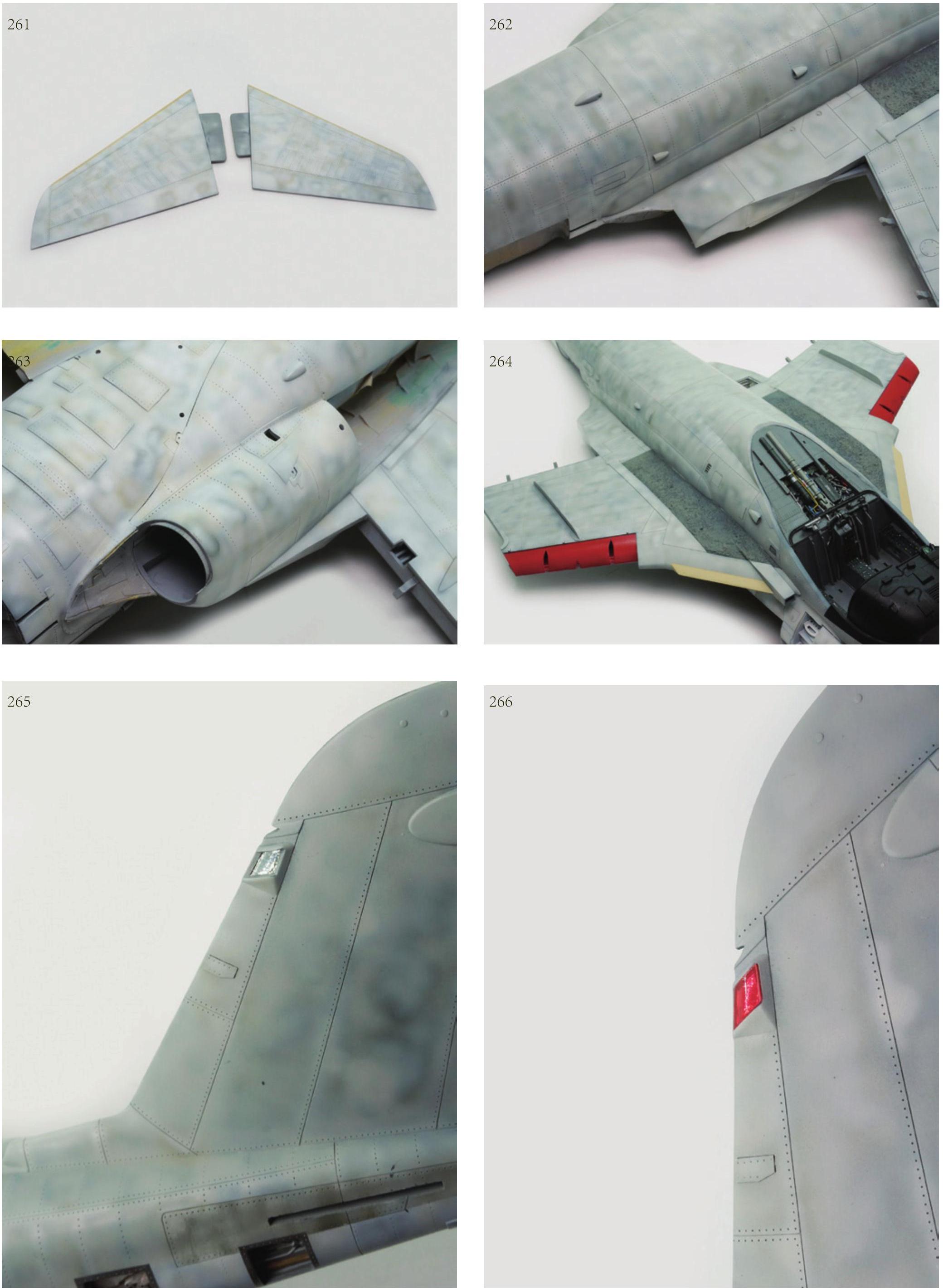

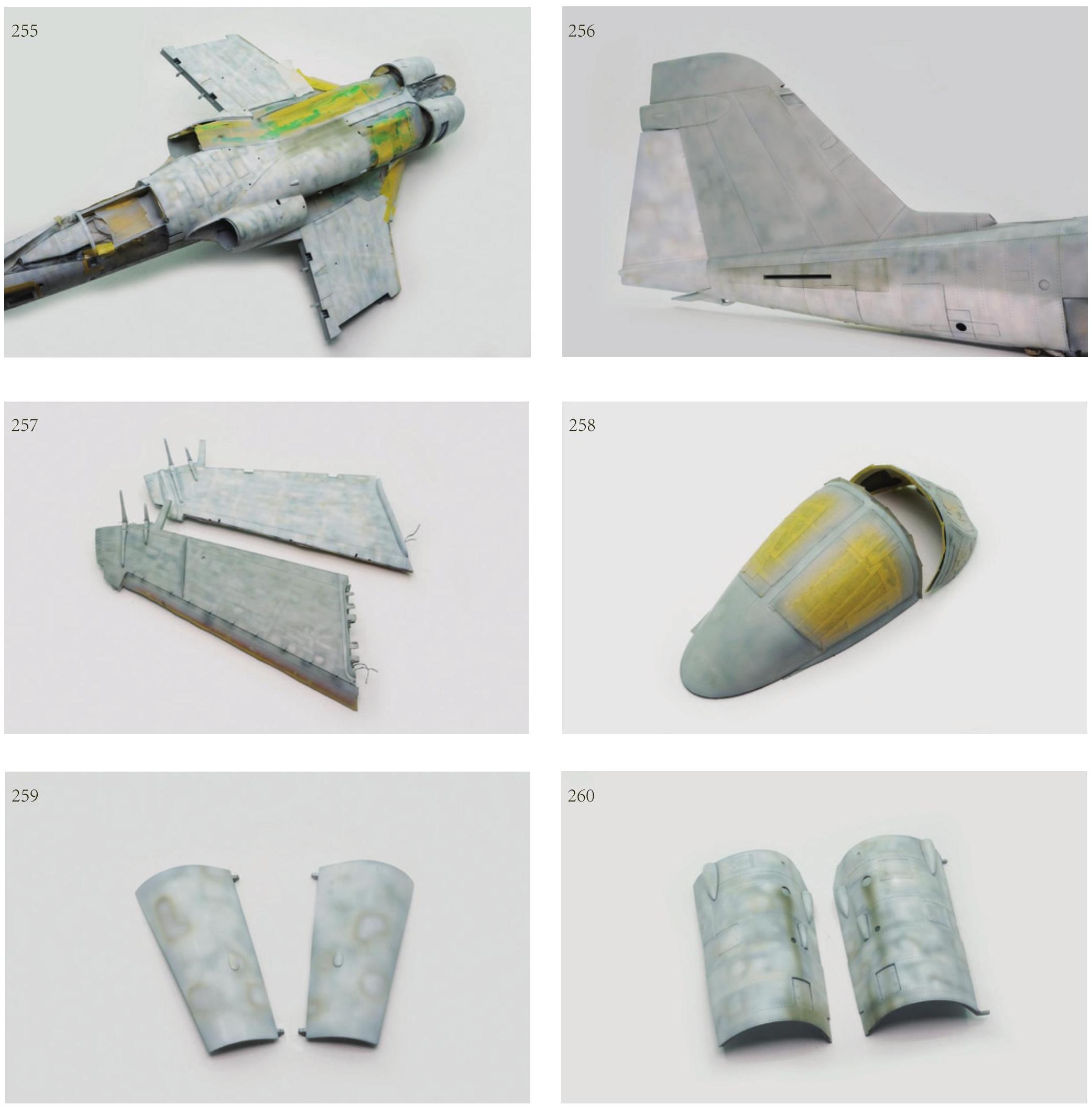

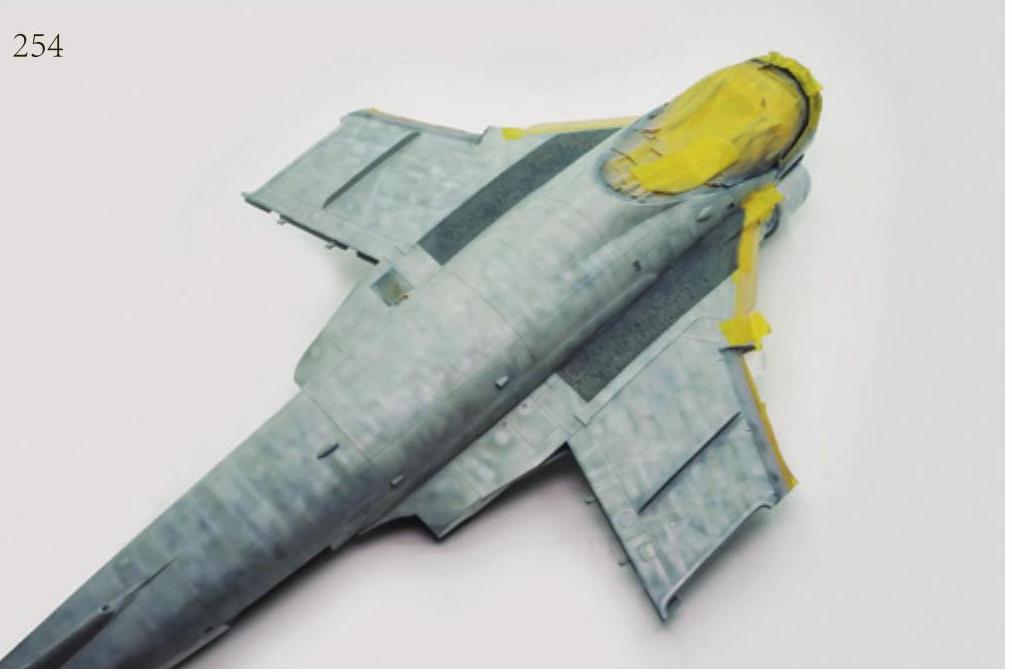

(见图254~图263)最后用主色及其偏差色喷涂之前的“强调”部位,使其效果有选择地弱化。

(见图264)遮盖喷涂其余颜色部分。

(见图265~图266)航灯部分可以采用先贴镜面贴,再用覆盖透明件的方法制作。

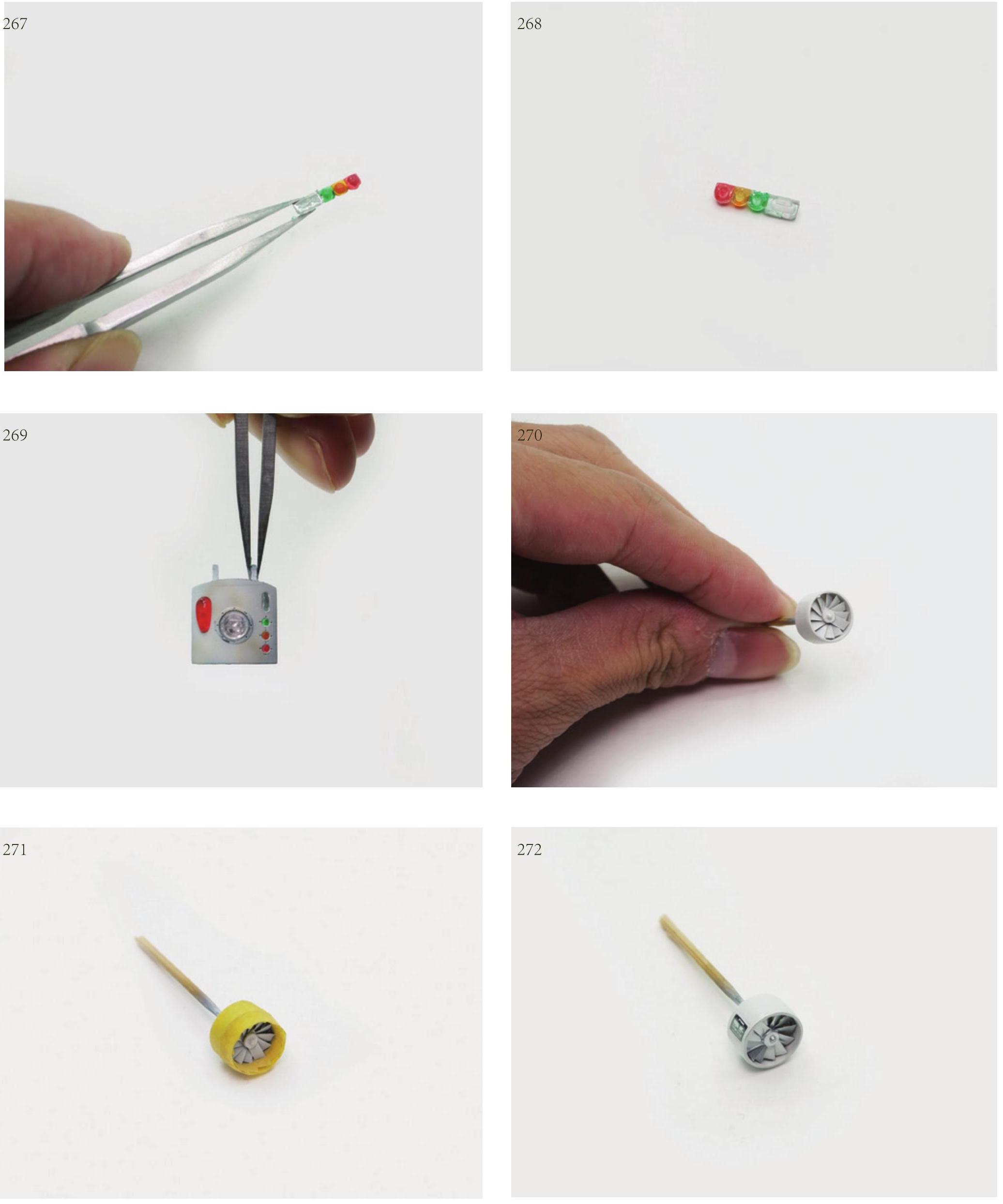

(见图267~图268)前起落架指示灯部分。三种颜色分别用透明漆喷涂,最上面的白光灯则黏贴铝箔。中间大灯和左侧指示灯也是先贴镜面贴,再固定透明件。

(见图270~图272)RAT风扇的涂装。外框和叶片需分色喷涂,标识水贴是定做的。


(11)旧化部分。

(见图273~图275)用田宫珐琅漆的灰、白、褐、蓝分别点在机头;再用珐琅溶剂涂刷模拟气流和雨痕;最后用田宫的旧化粉彩配合旧化刀强调局部效果。

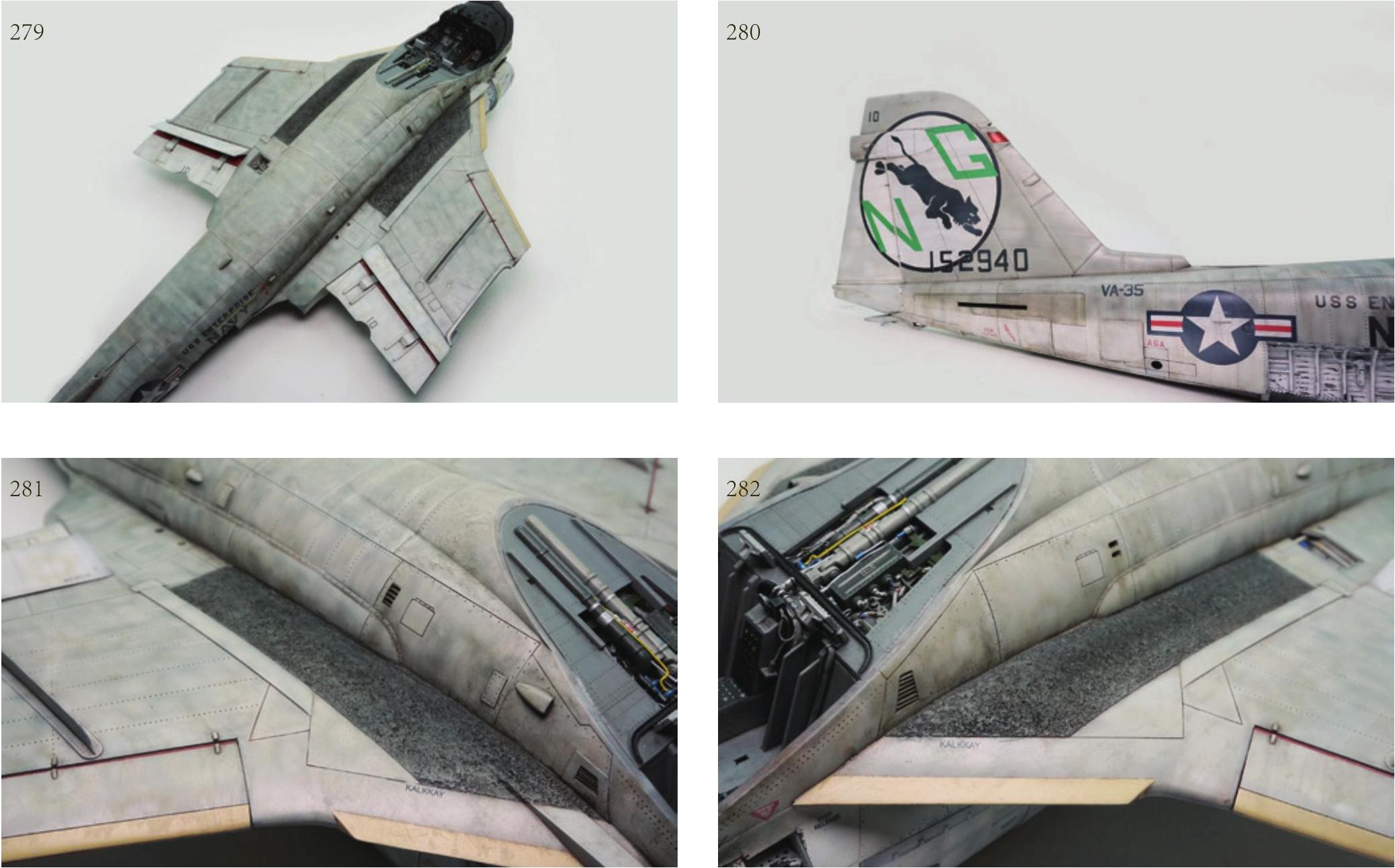

(见图277~图282)机身的处理方式和机头一样,就不再赘述了。值得一提的是,由于机体很大,且上下表面的主色不同。因此可以先将上表面旧化完毕,喷涂保护漆放干之后,再开始下表面的工作。

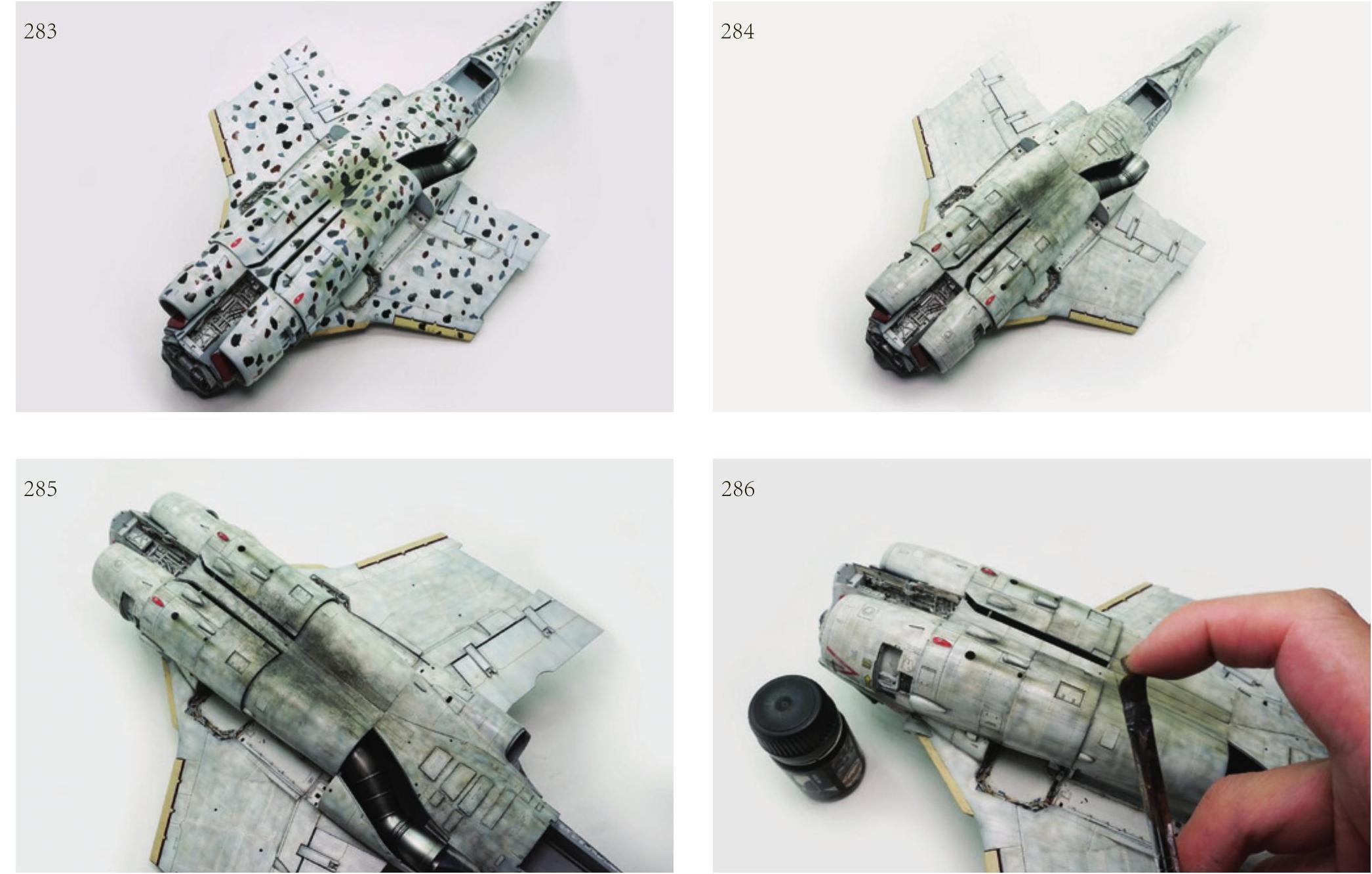

(见图283~图286)机身下表面旧化完成后的效果。为丰富细节,可以调稀效果液,用短毛笔蘸取后,再用手指轻弹在机体上。当然,这只能是局部操作。

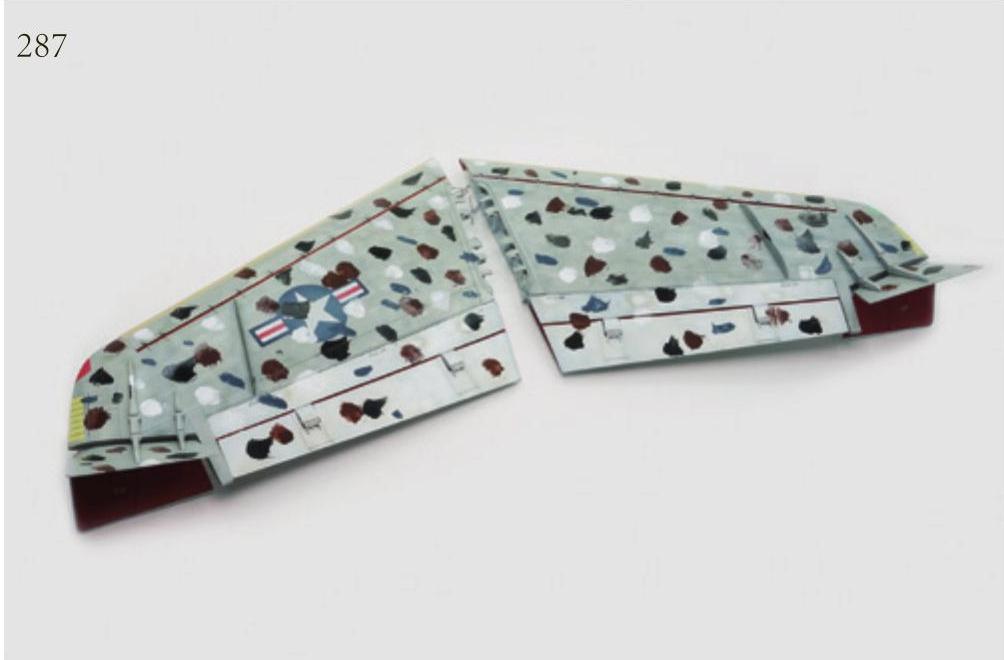

(见图287)在对主翼旧化之前,需将跟主翼有关的前后襟翼、减速板等全部安装到位。如果分别旧化再组装,很容易造成不够整体的感觉。

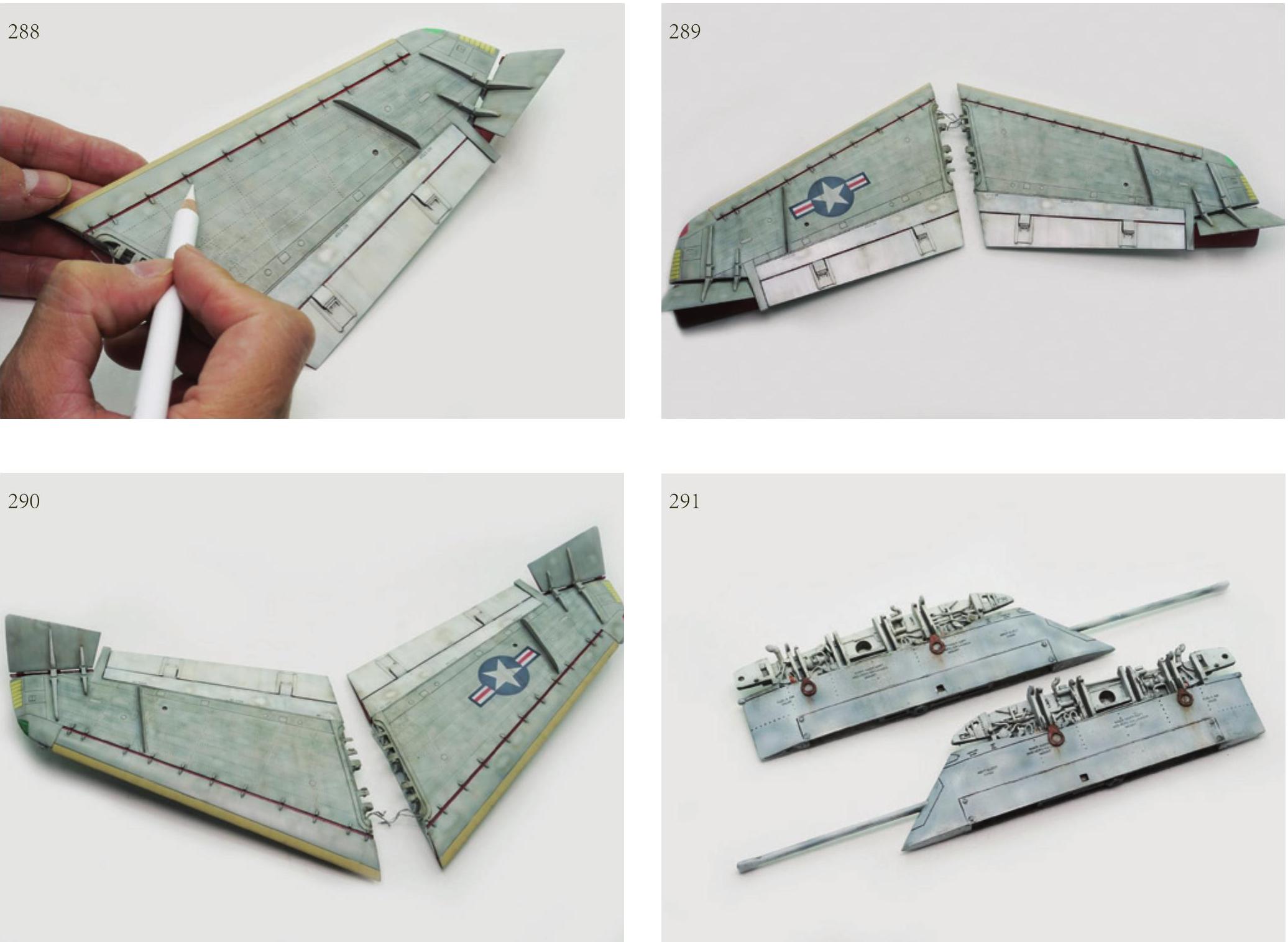

(见图288)基本旧化过程和之前一样。可以用彩色铅笔轻轻在主翼上画过,丰富气流效果。

(见图289~图290)完成后的主翼。

(见图291)完成后的折翼部分。
