WGS-84坐标系简介及应用
【摘要】：GPS输出的位置数据就是这个坐标系下的数据。上面这句话复杂一点解释就是：GPS单点定位的坐标以及相对定位中解算的基线向量属于WGS-84大地坐标系。一句话理解：把ECEF用在GPS中就是WGS-84坐标系。因为GPS输出的信息是相对于WGS-84坐标系，我们可以把它看作一个参考椭球体，GPS输出的高度是垂直于椭球表面的高度，不是相对于海平面的高度。
GPS输出的位置数据就是这个坐标系下的数据。
上面这句话复杂一点解释就是：GPS单点定位的坐标以及相对定位中解算的基线向量属于WGS-84大地坐标系。
X轴指向BIH（国际时间服务机构）1984.0定义的零子午面（Greenwich）和协议地球极（CTP）赤道的交点。Z轴指向CTP方向。Y轴与X，Z轴构成右手坐标系
什么“BIH1984.0”，很麻烦有没有？一句话理解：把ECEF用在GPS中就是WGS-84坐标系。

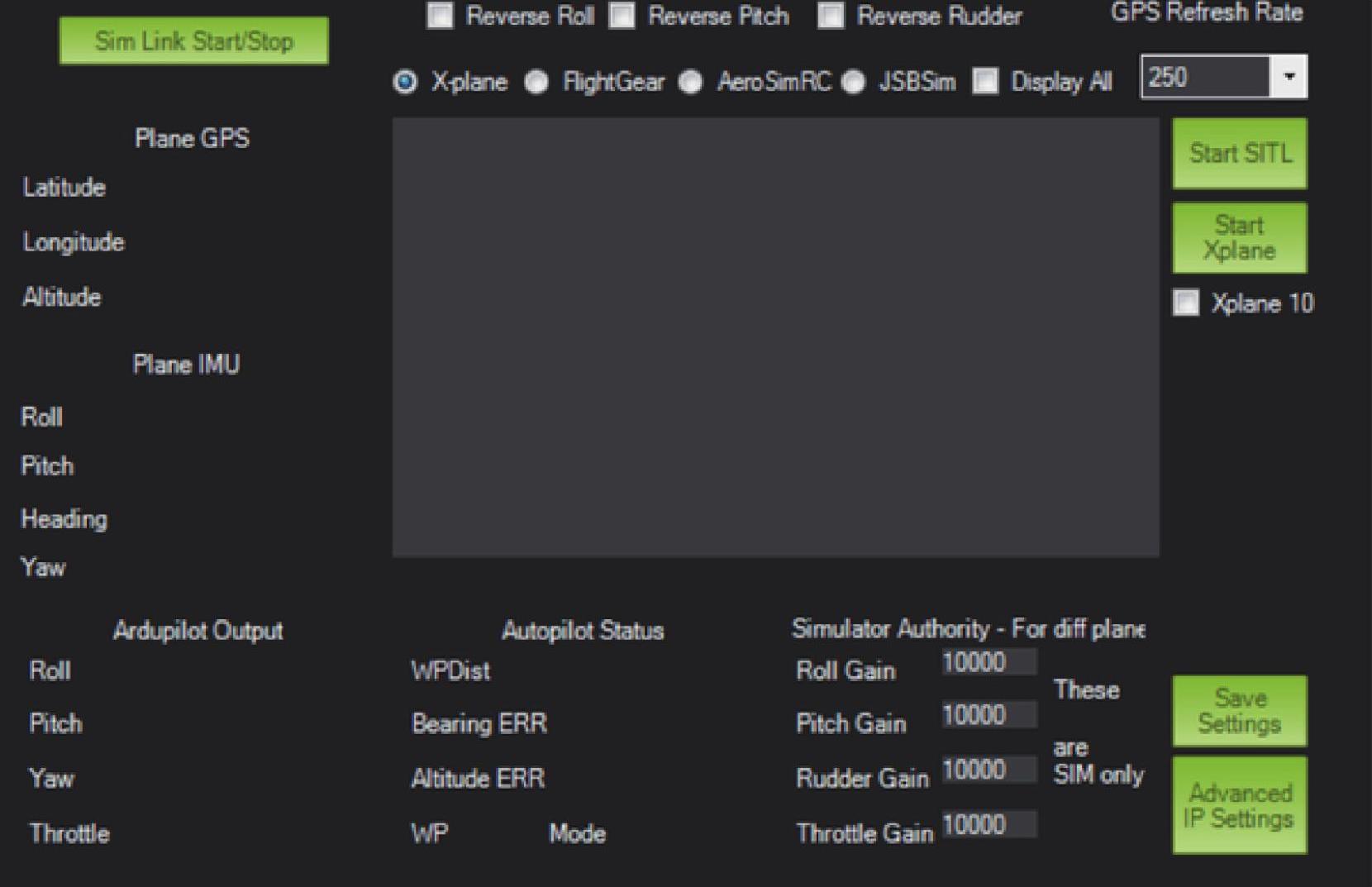

图6.4 3DR missionp lanner无人机地面控制站中GPS数据部分截图
图6.4中大家很容易看出GPS输出的常见定位数据：经度（Longitude），纬度（Lati-tude），海拔（altitude）。前面章节中提到过这样一个问题：为什么有了GPS输出的海拔高度，我们还是要用气压计或其他硬件辅助定高呢？为什么GPS的海拔数据精度没有办法支撑无人机高度定位呢？

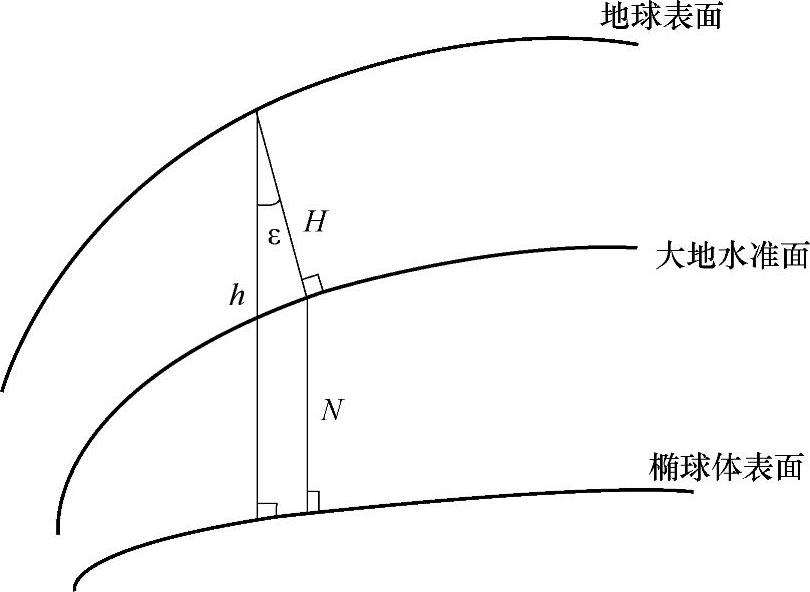

图6.5 地球表面、大地水准面、椭球体表面并不是同一概念，它们在某个层面上体现出了科学中普遍性与具体情况，人之标准与实际情况间的误差（图片来源：参考文献[3]）
答案就在数据的名称上：“海拔”。因为GPS输出的信息是相对于WGS-84坐标系，我们可以把它看作一个参考椭球体，GPS输出的高度是垂直于椭球表面的高度，不是相对于海平面（Mean Sea Level）的高度。图6.5中h是GPS测得的相对于椭球表面的高度；H表示正高；N表示大地水准偏差，它随着地球重力分布变化，因此很难确定具体数值。
