涵道飞行器的灵活性和特点
【摘要】：相对于固定翼型无人机、直升机型无人机、多旋翼型无人机等，“涵道无人机”更能体现出飞行器概念在表现形式上的灵活性。图4.34 Cypher-1图4.35 Cypher-2图4.35看上去有着很明显的固定翼飞行器结构特点，但却是由Sikorsky公司设计的Cy-pher-2型涵道无人机。但事实上它们都是货真价实的、彻彻底底的涵道飞行器。从外形结构中进行归纳往往会忽视飞行器最核心的特点，我们还是从姿态控制方式上来看一看涵道飞行器具备怎样的特点。
与前面几种机型的介绍过程不同，这里把涵道机型的特点提前介绍，实在是因为它太有“个性”了。相对于固定翼型无人机、直升机型无人机、多旋翼型无人机等，“涵道无人机”更能体现出飞行器概念在表现形式上的灵活性。

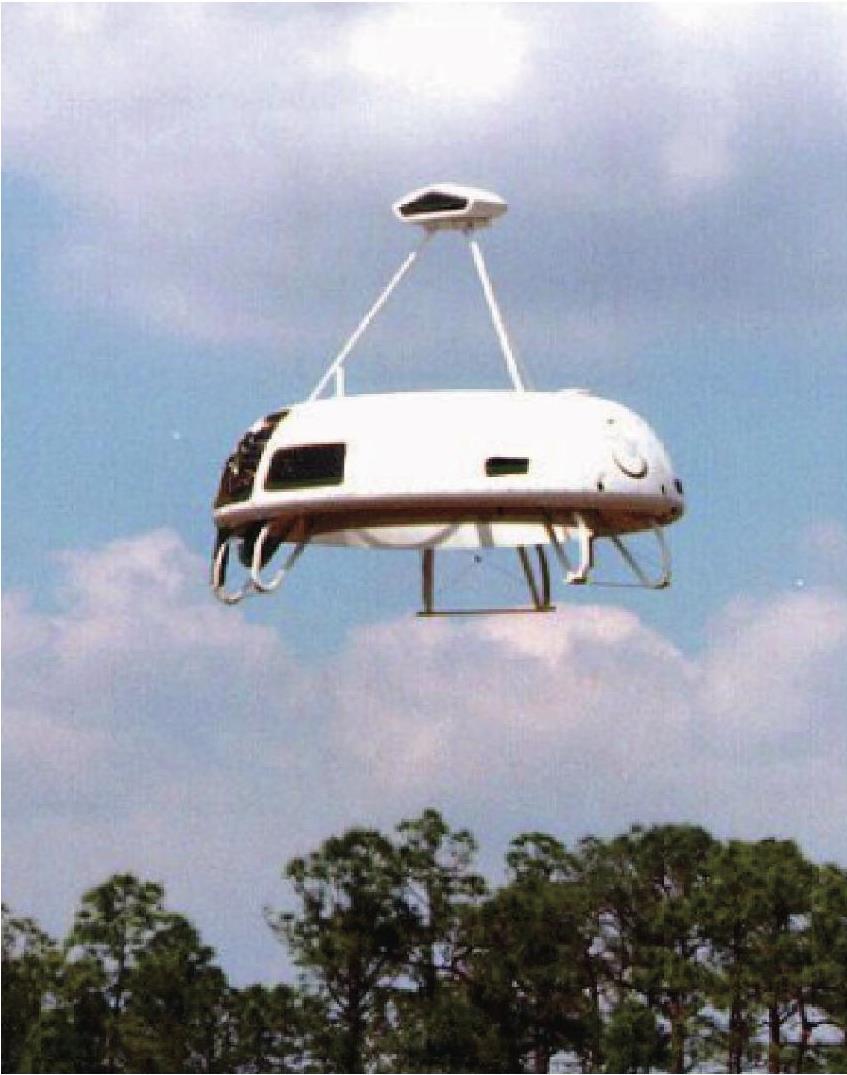

图4.34为美国Sikorsky公司研制的Cypher-1型涵道无人机。
图4.34 Cypher-1（图片来源：美国海军）

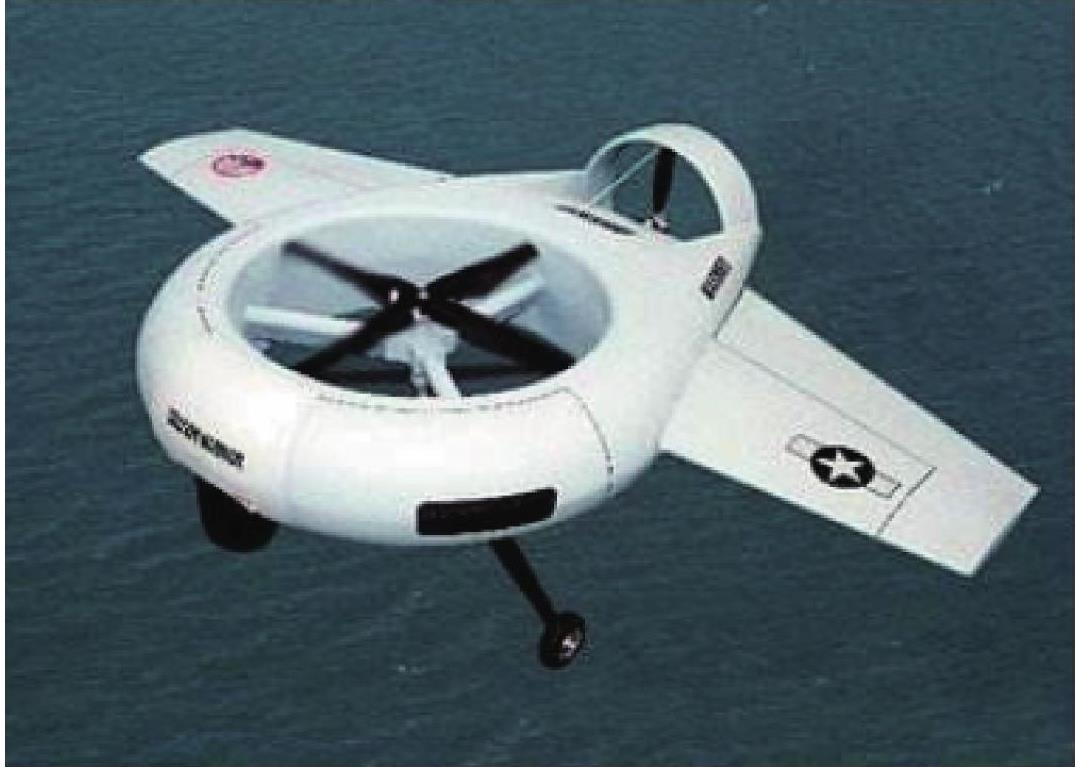

图4.35 Cypher-2（图片来源：美国海军）
图4.35看上去有着很明显的固定翼飞行器结构特点，但却是由Sikorsky公司设计的Cy-pher-2型涵道无人机。

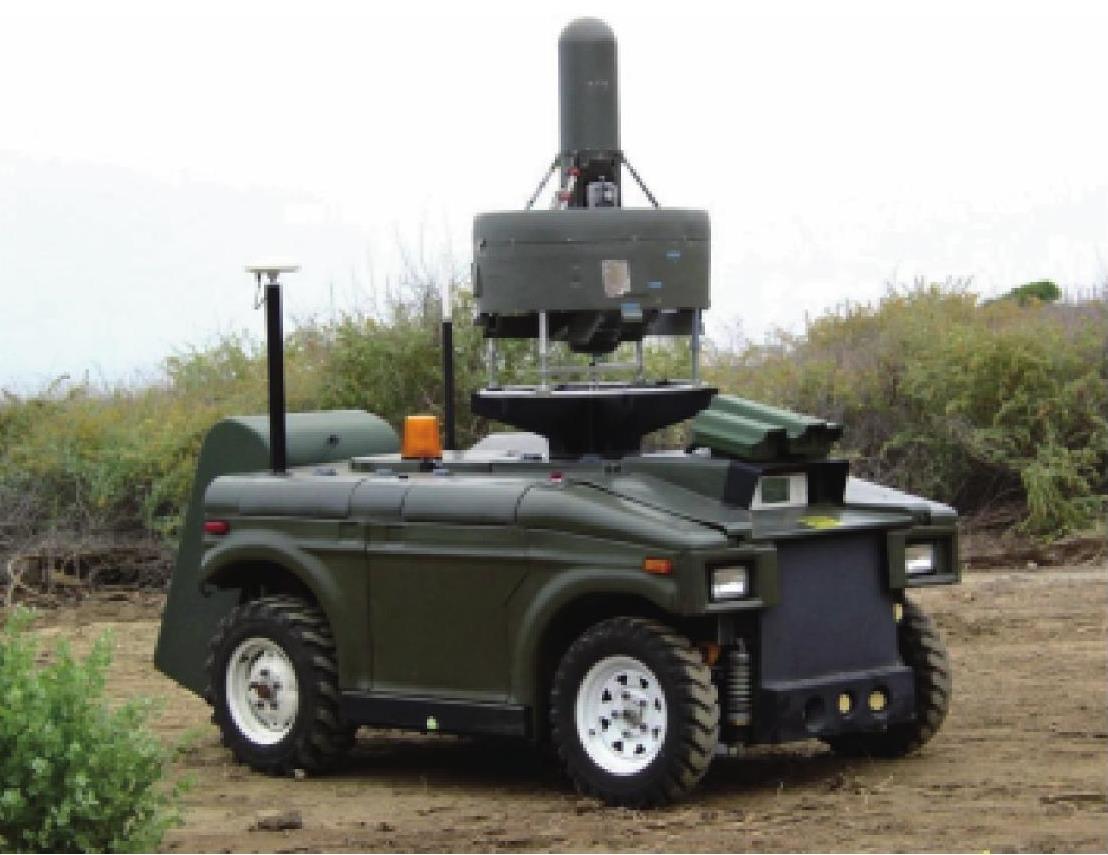

图4.36 i-STAR涵道无人机与地面小车构成组合系统（图片来源：美国海军）
从图4.36可以看出，由美国Allied Aerospace公司研发的i-STAR无人机在飞行器结构上与国内曝光率颇高的Fleye无人机同属于涵道飞行器，i-STAR在2000年已经试飞成功，表明该类飞行器结构已比较成熟。
以上这些涵道无人机从外形来看似乎区别非常显著，有些机型看上去似乎是两种类型的混合（如：Cypher-2），这不禁让人觉得涵道飞行器的概念太模糊了。但事实上它们都是货真价实的、彻彻底底的涵道飞行器。从外形结构中进行归纳往往会忽视飞行器最核心的特点，我们还是从姿态控制方式上来看一看涵道飞行器具备怎样的特点。（请思考问题：这样的结构设计有什么特点？）
