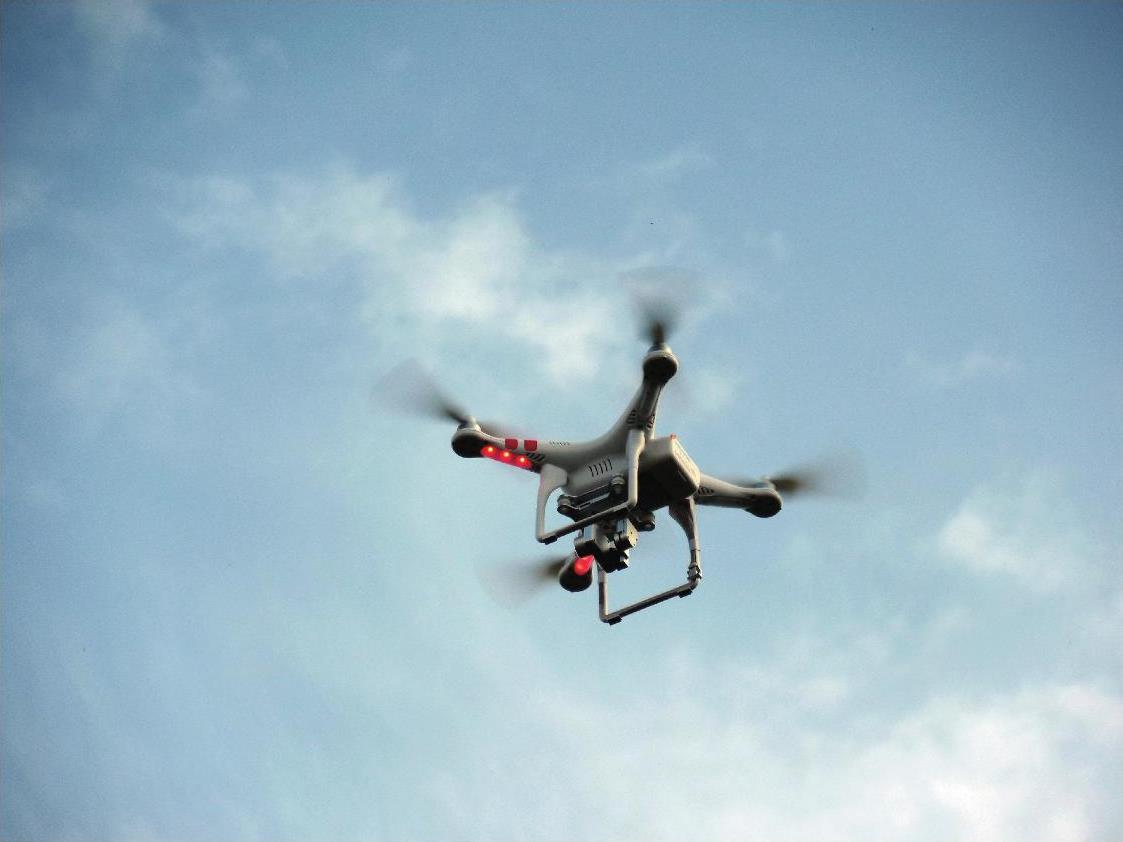

图4.24 四旋翼飞行器通过成对相反方向旋转的旋翼实现姿态控制（图片来源：pixabay）

四旋翼飞行器正反桨两两成对，分别向不同方向旋转，平衡扭矩并向旋翼“下方”推送气流，通过成对变化定距桨旋转速度，调整入流量来实现飞行器姿态控制。以X型四旋翼前飞动作为例，当收到遥控器前飞信号或根据任务自动决定前飞时，控制器会通过遥杆输入或者计算结果增加“后方”（指与前飞方向相反）两个旋翼的转速，减小“前方”两个旋翼的转速，从而实现无人机的前飞动作。

一般而言，四旋翼飞行器有两种飞行模式，上面介绍的是X型控制结构，也是当下使用较多的控制方式。除此之外还有十字型控制结构，两者原理大同，细节小异（主要体现在具体的力矩计算上）。

至于八旋翼、十六旋翼等机型，都是通过成对正反桨等速旋转来平衡扭矩，提供升力，调整姿态，这与四旋翼飞行器如出一辙。下面特别说明两种飞行器控制方式：Y6和Tricopter。
