表4-8列出了一些重要参比电极的特性及应用范围。为了较精确地测量金属在海水中的电位，可采用2.7%NaCl溶液作为参比电极的电解液，用玻璃过滤器作为隔膜。经过活化处理后的电极体即可安装成参比电极。......
2023-06-23
材质选择与阀体生产—球墨铸铁的特性及应用范围
【摘要】：球墨铸铁具有较高的强度、韧性、塑性及耐低温冲击性等许多特殊性能，是制造阀体的优良材质，应用范围日益扩大，产量不断增加。一般可用于制造工作温度为-20～350℃、公称压力为1.6～4MPa的中低压阀体，可选用材质QT450-10、QT400-15和QT400-18。球墨铸铁的屈服强度比铸钢约高14%，屈强比约为铸钢的1.2倍。表7-2 不同材质阀体的水压爆破试验结果为进一步验证球墨铸铁阀体的耐压性，工厂再次爆破了一件球墨铸铁阀体，爆破压力达到42MPa。
球墨铸铁具有较高的强度、韧性、塑性及耐低温冲击性等许多特殊性能，是制造阀体的优良材质，应用范围日益扩大，产量不断增加。一般可用于制造工作温度为-20～350℃、公称压力为1.6～4MPa的中低压阀体，可选用材质QT450-10、QT400-15和QT400-18。
一般工程金属材料，不仅要具有较高的屈服强度，还应具有一定的屈强比（Rp0.2/Rm）。屈强比小，则结构零件的安全可靠性高，即万一超载，也能由于塑性变形使金属的强度提高而不致突然断裂。但如果屈服比过低，则材料强度的有效利用率将太低，故一般希望屈强比高一些。阀体主要承受拉伸和弯曲载荷，设计计算时，一般根据屈服强度决定许用应力。球墨铸铁的屈服强度比铸钢约高14%，屈强比约为铸钢的1.2倍。从静载强度来看，在选用和铸钢件相同壁厚的条件下，球墨铸铁件既安全又经济，这就是球墨铸铁能够代替部分铸钢而获得广泛应用的主要原因之一。
阀体材质在弹性极限之下工作，屈服强度起主导作用，要求用于阀体的材质具有一定的塑性。这是因为：一方面是在低温条件下，阀体不至于冻裂；另一方面是在超压或相连构件（如管件等）变形时，阀体由于发生塑性变形而不至于被破坏。QT450-10、QT400-15和QT400-18三种铸态球墨铸铁能够完全满足技术要求，被广泛用于制作船舶海底阀、船舷阀等各种阀体。
球墨铸铁在350℃以下具有良好的高温性能，其屈服强度比铸钢高，这也是球墨铸铁比铸钢优越的主要特点之一。如果壁厚相同，在高温（＜350℃）条件下，球墨铸铁阀比铸钢阀更安全可靠。
阀体属于受压容器，研究试验阀体材质的耐压性尤为重要。某工厂曾用4种不同材质制造了12件相同规格的阀体，并对其进行了水压爆破试验，结果见表7-2。
从试验结果可以看出：球墨铸铁阀体的爆破压力接近于铸钢阀体，两者的压力比值（PB/Pg）相近。除灰铸铁阀体为脆性破裂外，其他三种材质的阀体都是塑性破裂，屈服现象很明显。试验表明球墨铸铁阀体具有很好的耐压性能。

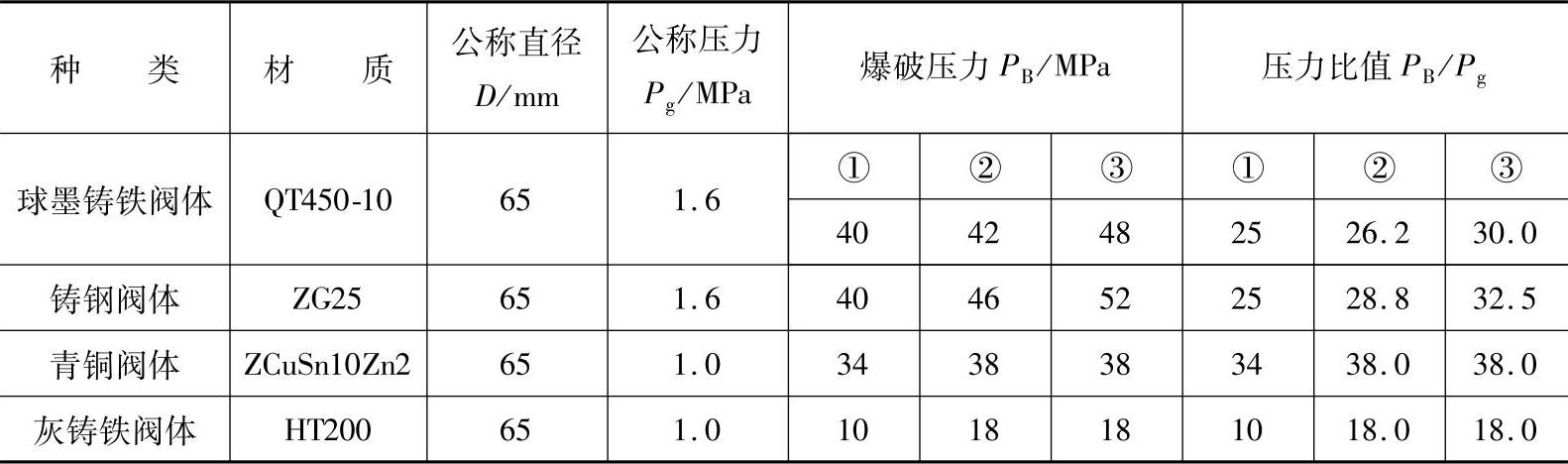

表7-2 不同材质阀体的水压爆破试验结果
为进一步验证球墨铸铁阀体的耐压性，工厂再次爆破了一件球墨铸铁阀体（公称直径D=65mm的直通阀体），爆破压力达到42MPa。检测阀体破裂处的壁厚，仅有3mm（因芯骨太细，浇注时“抬芯”导致壁薄），再次证实了球墨铸铁阀体具有良好的耐压性。该爆破部位的金相组织（铁素体）如图7-6所示。
有关典型铸铁件铸造实践的文章
- 详细阅读
-
球墨铸铁阀体的铸造工艺及试验强度详细阅读
球墨铸铁阀体的造型、造芯均采用实体模样及芯盒。图7-6 球墨铸铁阀体爆破部位的金相组织浇注位置和分型面 铸造阀体一般采用水平浇注位置及水平分型。此阀体的水压试验强度为3.2MPa，采用水平浇注位置。浇注系统和冒口 中小型球墨铸铁阀体的浇注系统一般设在分型面上，内浇道设在法兰或阀体薄壁部位。......
2023-07-02
-
书籍装帧设计与材质特性优化方案详细阅读
将这样的材质运用到书籍设计中，会使书籍或多或少地带上情感倾向。运用材质进行书籍设计是为了表达一定的创意，更好地塑造书籍的内容，突出书籍的气质特点。朦胧、梦幻是该书材质带来的美感材质的视觉设计是以光的存在为前提的。每一种材质的物理性质和光学效应是不同的。光线下，两种材质对比强烈，又和谐共生，整个封面优雅、低调、品位脱俗图2-18特殊材料在装帧设计中的视觉效果图2-19特殊纸材的书装效果......
2023-06-26
-
填充阵列的规则与范围选择方法详细阅读
填充阵列即在规划的草绘范围内按照某种规则创建阵列特征。选择填充阵列范围，通常是一个草绘区域，该区域可以是封闭的也可以是开放的，可以是内部草绘，也可以选择一个外部草绘。图7-30 填充阵列控制板图7-31 详细视图图7-32 方形阵列注1：若要跳过阵列成员，可单击标识该阵列成员的黑点使其变成白色。图7-33 菱形阵列图7-34 六边形阵列图7-35 同心圆阵列图7-36 沿螺旋线阵列图7-37 沿草绘曲线阵列......
2023-06-19
-
热固性塑料的种类及应用范围详细阅读
因酚醛树脂很脆，冲击强度差，必须加入各种纤维或粉末状填料后才能获得具有一定性能要求的酚醛塑料。又称电木粉或胶木粉，酚醛塑料粉是以木粉等为填料加上固化剂、促进剂、润滑剂和着色剂等制成。玻璃布层酚醛塑料又称为玻璃钢。石棉布层压塑料主要用于高温下工作的电气零件。......
2023-06-30
-
连续激光切割的特性及应用详细阅读
高的切割速度1200W的CO2激光切割2mm厚低碳钢板的切割速度达到0.1m/s，切割5mm厚有机玻璃的切割速度0.2mm/s；激光切割钢板生产率达到冲模下料的30%左右。试验设备和材料 其试验设备采用波长为10.6μm、功率为4kW的快速轴流CO2激光器，光束聚焦使用125mm的透镜。......
2023-06-26
-
铸造工艺分类及应用范围比较详细阅读
铸造工艺按铸型材料、造型工艺和浇注方式不同,可分为砂型铸造和特种铸造两大类。砂型铸造砂型铸造是将液态金属浇注到预制的型腔中,待金属冷凝后获得铸件(毛坯)的方法。砂型铸造应用较广泛,既适用于单件、小批量的手工造型,也适用于批量生产的机器造型和自动生产线。表5.1几种主要铸造方法的比较......
2023-06-27
-
谈判的重要作用及应用范围详细阅读
将谈判具体应用到公共关系学这门学科,有如下作用：1.公共关系谈判是组织活动中的桥梁和纽带。公共关系谈判人员谈判的过程就是各种信息流具体传播途径或方式之一。作为公共关系谈判人员必须争取到最有利的条件达成协议,否则交易很难达成或交易达成的条件对自己不利,使自己吃亏,或造成重大的形象和经济损失。......
2023-07-16
相关推荐
