阀盖造型、造芯均采用实体模样及芯盒,铸造线收缩率为0.8%。
(1)种类 铸型的种类有两种:一种是采用冷硬呋喃树脂砂造型的砂型,即一次性使用的普通铸型;另一种是一型多铸的造型。该种铸型所使用的造型材料及造型方法与普通树脂砂型完全不同。铸型经使用一次后略加修补,重新刷涂料后,即可再次使用,一般可重复使用4~6次,从而可降低造型成本和提高生产率。口径φ2400mm大型阀盖的一型多铸如图7-5所示。
(2)浇注系统 从图7-4中可以看出,其主要采用底注式浇注系统,内浇道设置在底部法兰处,以使铸型内铁液平稳地上升。因铸件较高,故设置了上层浇注系统2,适当提高铸型上部的铁液温度,有利于铁液中的气体及夹杂物上浮排出。

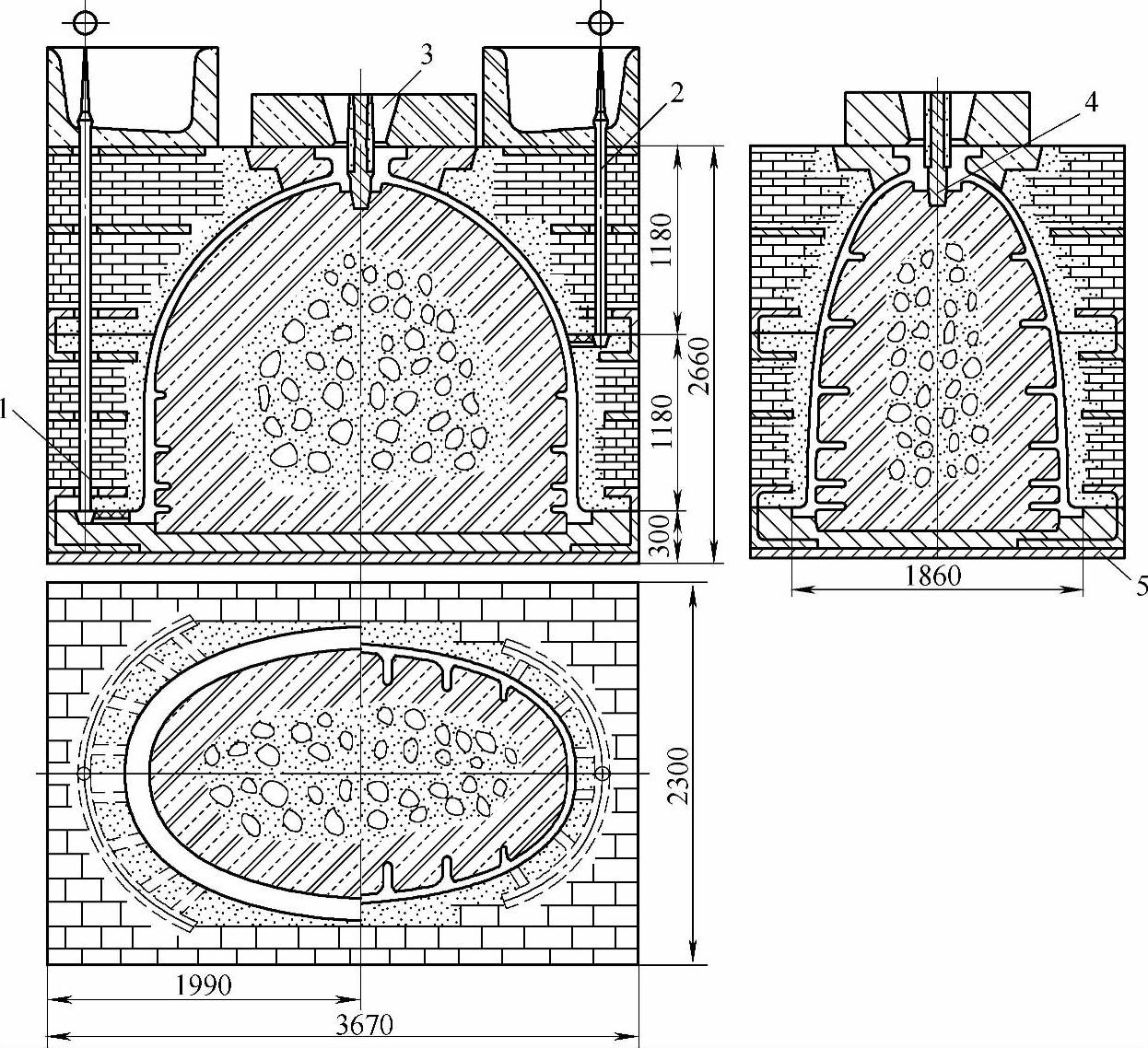

图7-4 口径φ2400mm大型阀盖铸造工艺简图
1—底层浇注系统 2—上层浇注系统 3—顶冒口 4—冷铁 5—底板

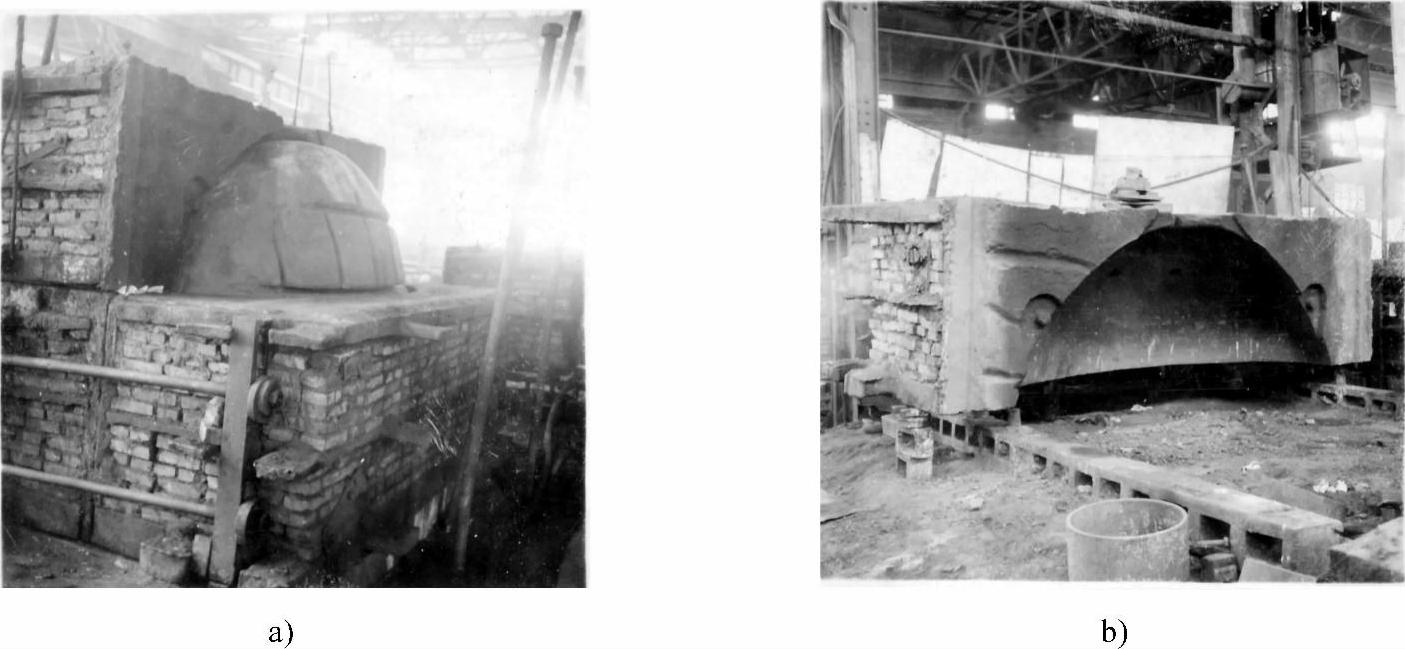

图7-5 口径φ2400mm大型阀盖一型多铸
a)组型过程 b)上部半节铸型
在铸件最上方设置顶冒口3,适当增强对该部位的补缩。
(3)冷铁的应用 阀盖顶部中央设有φ105mm阀杆孔,因孔壁较厚,散热条件较差,冷却速度缓慢,容易产生内部缩松缺陷,故设置了φ75mm冷铁,适当加快了该部位的冷却速度,获得了良好的效果。
