采集系统硬件设计优化方案
【摘要】：硬件测试系统包含本项目所使用的硬件设备，主要包括传感器、信号调理器、数据采集设备和计算机等部分。物流包装材料无害化生产过程数据采集系统硬件设备主要包括塑料注塑成型机、计算机、数据采集卡、传感器、信号调理器等。通过数据采集卡获取数据是主要的渠道，系统采用了NI公司基于PCI总线的数据采集卡PCI6221以及USB接口的数据采集卡USB6221，采集卡集成了A-D转换和数字I/O等功能。图6-13 测试系统硬件设计方案表6-3 采集所用的各种传感器
硬件测试系统包含本项目所使用的硬件设备，主要包括传感器、信号调理器、数据采集设备和计算机等部分。传感器将注塑机的各种可测变量转换为电信号输出。其中，压力传感器输出的是0～10V的标准电压信号，这些信号可直接供采集卡检测，而测量注塑机各区段熔体温度的热电偶属于低灵敏度传感器，其输出信号需要经过低噪声、高增益的前置放大（信号调理）后，才能送入采集卡进行有效而准确的模-数转换（ADC）。最后，由计算机完成所有数据的分析、处理、显示、存储和回放的功能。
物流包装材料无害化生产过程数据采集系统硬件设备主要包括塑料注塑成型机、计算机、数据采集卡、传感器、信号调理器等。其中，计算机用于完成采集数据的动态显示、分析、处理、存储和回放功能。塑料注射成型机的型号是SA900/260，熔体温度压力传感器的型号是PT124B-121T-35MPa-1/2-J，功率传感器的型号是WB9128-1。通过数据采集卡获取数据是主要的渠道，系统采用了NI公司基于PCI总线的数据采集卡PCI6221以及USB接口的数据采集卡USB6221，采集卡集成了A-D转换和数字I/O等功能。信号调理箱的型号为SCXI1000。测试系统硬件设计方案如图6-13所示。表6-3列出了采集所用的各种传感器。
图6-13 测试系统硬件设计方案

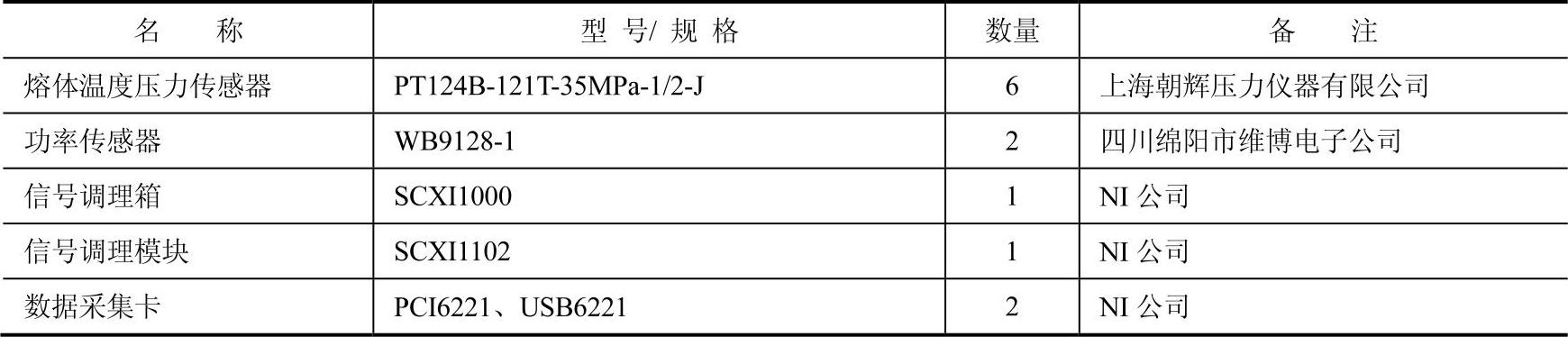

表6-3 采集所用的各种传感器
