如何使用XY图控件绘制曲线？
【摘要】：与波形图类似，XY图也是一次性完成波形的显示刷新。图3-66 XY图前面板及端口2.XY图控件的使用方法 单曲线XY图当用XY图绘制单条曲线时，有两种方法，如图3-67所示。图3-68 使用XY图绘制多条曲线前面板与程序框图当X、Y数组的长度不一致时，在XY图中将以长度较短的数据组为参考，而长度较长的数据组多出来的数据将在图中无法显示。
在显示均匀波形数据时通常使用波形图，其X轴默认为采样点序号，Y轴默认为测量数值，这是一种理想情况。但在大多数情况下，绘制非均匀采样数据或封闭曲线图时无法使用波形图。
因此，当数据以不规则的时间间隔出现或当要根据两个相互依赖的变量（如Y/X）时，就需要使用XY图，即笛卡儿图。它可以绘制多值函数曲线，如圆、双曲线等。
XY图也是波形图的一种，它需要同时输入X轴和Y轴的数据，X、Y之间相互联系，不要求X坐标等间距，且通过编程能方便地绘制任意曲线。
1.XY图面板结构

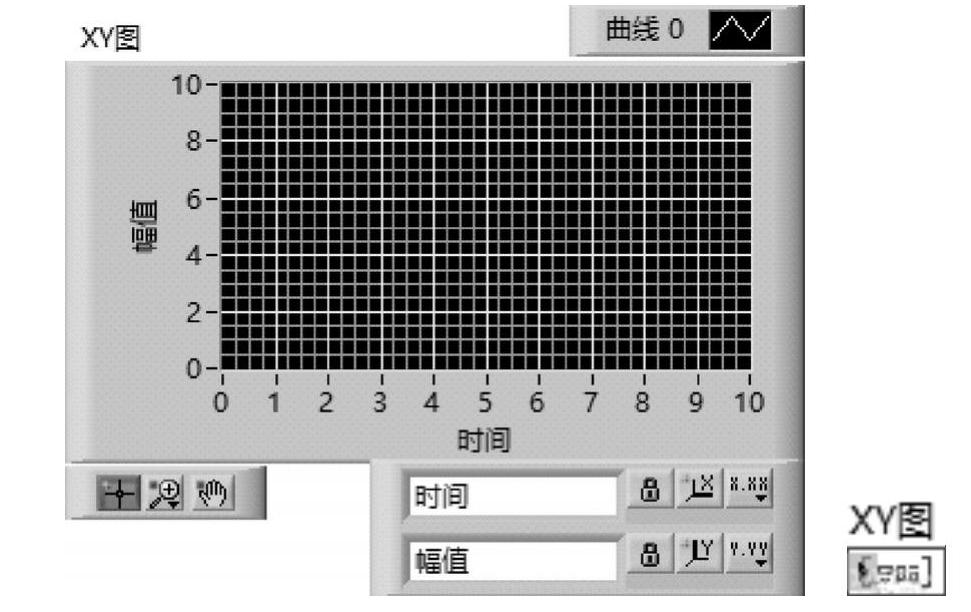

图3-66所示是XY图控件的典型前面板结构及其端口。与波形图类似，XY图也是一次性完成波形的显示刷新。
图3-66 XY图前面板及端口
2.XY图控件的使用方法
【例3-15】 单曲线XY图
当用XY图绘制单条曲线时，有两种方法，如图3-67所示。

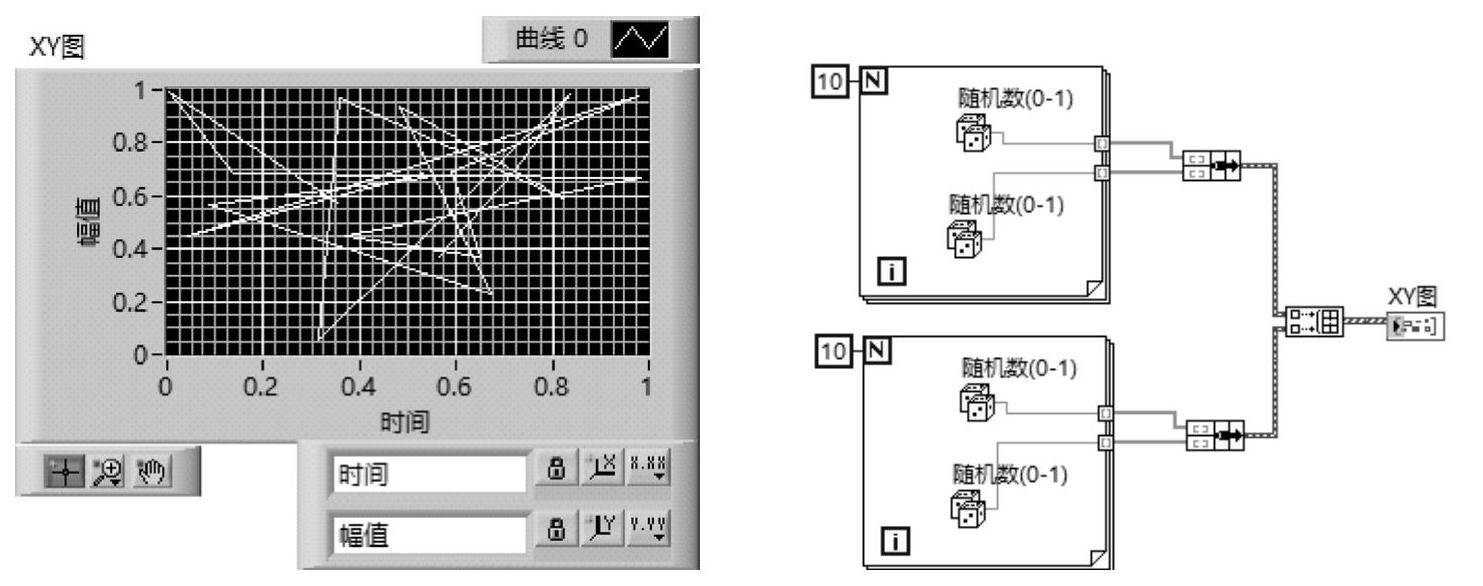

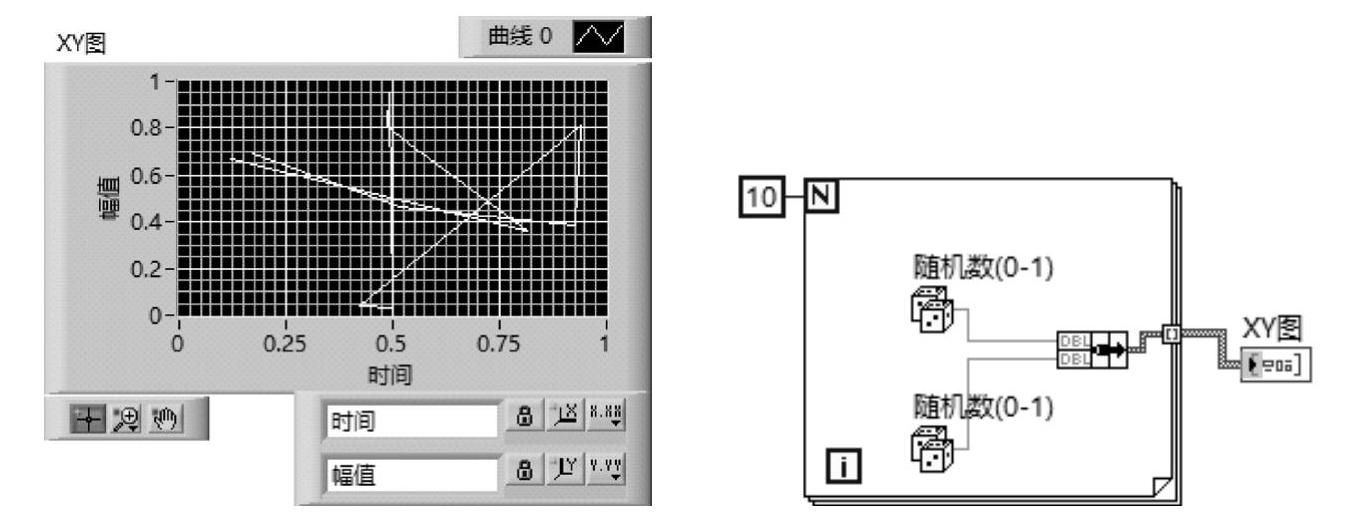

图3-67 使用XY图绘制单条曲线
图3-67 使用XY图绘制单条曲线（续）
【例3-16】 多曲线XY图
与绘制单条曲线类似，绘制多条曲线时也同样有两种方法：一是先各自利用For循环生成两个一维数组后捆绑成簇，然后再将两个簇组成一个二维数组，送入XY图；二是先各自将生成的数据点坐标打包成簇，然后再各自利用For循环生成一维数组后再组成二维数组，送入XY图。其前面板与程序框图如图3-68所示。
图3-68 使用XY图绘制多条曲线前面板与程序框图
当X、Y数组的长度不一致时，在XY图中将以长度较短的数据组为参考，而长度较长的数据组多出来的数据将在图中无法显示。
在使用XY图来绘制曲线时，需要注意数据类型的转换。
