1.波形图面板结构

图3-53所示是波形图控件的典型前面板结构及其端口。该控件显示是以一次刷新方式进行，数据输入基本形式是数组或簇。

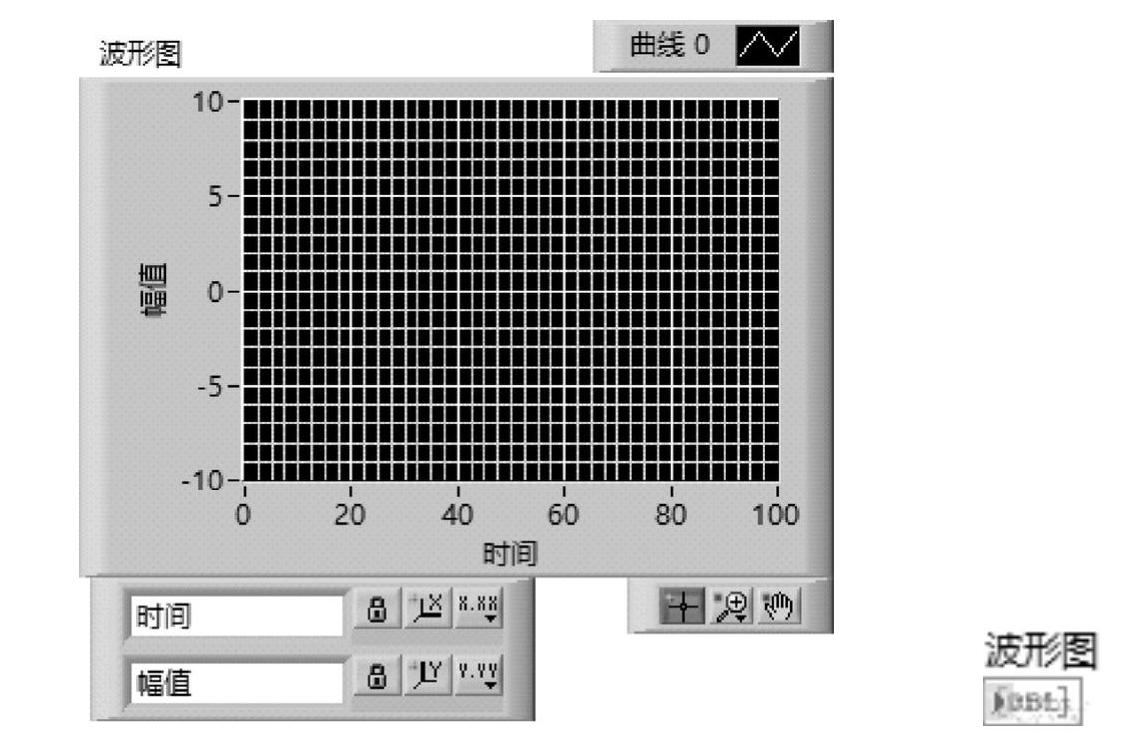

图3-53 波形图典型前面板及端口

下面介绍波形图控件的主要构成元素

（1）X、Y轴

默认时，X轴初值为0，最大刻度根据数组长度自动调整。Y轴刻度根据数组中数据的最大、最小值自动设定。

（2）图形显示区

为读数方便，允许在图形显示区设置网格。

（3）波形设置

通过单击右键弹出菜单，可设定波形的各种属性，如：波形名称、线型、颜色等。也可通过对属性节点的编程来实现。

（4）控制模板

波形控件自带的控制模板，可以放大、缩小或移动波形，还可改变X、Y轴的名称、刻度等，并可进行局部放大，以便详细观察。

（5）控制标签

给波形显示命名。

2.波形图控件的使用方法

【例3-6】用波形图显示一次30点的温度测量结果

其前面板和程序框图如图3-54所示。

【例3-7】显示电压测量结果

电压采样从10ms开始，每隔5ms采集一个点，共采集30点；信号采样前经过了10倍的衰减。要求显示实际采样时间及电压值。

图3-54 前面板与程序框图

显示电压测量结果的程序框图及前面板如图3-55所示。

图3-55 前面板和程序框图

注意：打包的顺序不能错，必须以X0、DetaX数组的顺序进行。

【例3-8】测量电压信号

测量电压信号，并进行滤波（以前3点的平均值为滤波值）。要求共测30点，同时显示实际信号波形和滤波信号波形。

测量电压信号的前面板及程序框图如图3-56所示。

图3-56 例3-8前面板和程序框图

注意：显示N条波形必须有N组数据。数据数组的组织根据不同需求而定。

【例3-9】测量电压信号

在例3-8的基础上，要求显示每个点的采样时间（间隔5ms）和开始采样数据。其程序框图如图3-57所示。

图3-57 程序框图

【例3-10】测量多个电压信号

在一次实验中，进行了两个量的电压测量，但在相同的时间内一个采集了20个点，另一个采集了40个点。用波形控件显示测量结果。其前面板和程序框图如图3-58所示。

图3-58 前面板和程序框图

【例3-11】测量多个电压信号

在例3-10的基础上，假设两个信号有相同的起始时间X0和相同的时间间隔DetaX，要求X轴能显示采样时间和开始采样时间。其程序框图如图3-59所示。

图3-59 程序框图

【例3-12】测量多个电压信号

在例题3-10的基础上，用一个波形显示控件来显示两个测量信号结果。设两个信号的测量次数以及起始时间X0和时间间隔DetaX均不同。程序框图如图3-60所示。
