测量数据的图形化展示及分析
【摘要】：波形显示是LabVIEW程序设计最常用的前面板控件。对事后记录图，基本数据结构为数组，构成数组的全部测量数据一次显示完成。新接收的数据在原有波形后面连续显示。在LabVIEW的图形显示功能中图和图表是两个基本的概念。它先将被采集数据存放在一个数组之中，然后根据需要组织成所需的图形显示出来。
波形显示是LabVIEW程序设计最常用的前面板控件。LabVIEW波形显示控件主要分为两大类：事后记录图（Graph）和实时趋势图（Chart）。它们的主要区别在两者数据组织及波形的刷新方式不同。
对事后记录图，基本数据结构为数组，构成数组的全部测量数据一次显示完成。
对实时趋势图，基本数据结构是数据标量或数组。新接收的数据在原有波形后面连续显示。即使是数组，也是连续不断地显示。
在LabVIEW的图形显示功能中图（Graph）和图表（Chart）是两个基本的概念。一般来说图表（Chart）是将数据源（例如采集得到的数据）在某一坐标系中实时、逐点地显示出来，它可以反映被测物理量的变化趋势，例如显示一个实时变化的波形或曲线、传统的模拟示波器、波形记录仪就是这样。而图（Graph）则是对已采集数据进行事后处理的结果。它先将被采集数据存放在一个数组之中，然后根据需要组织成所需的图形显示出来。它的缺点是没有实时显示，但是它的表现形式要丰富得多。例如采集了一个波形后，经处理可以显示出其频谱图。现在，数字示波器也可以具备类似Graph的显示功能。
LabVIEW的图形子选板中有许多可供选用的控件，其中常用的见表3-5。

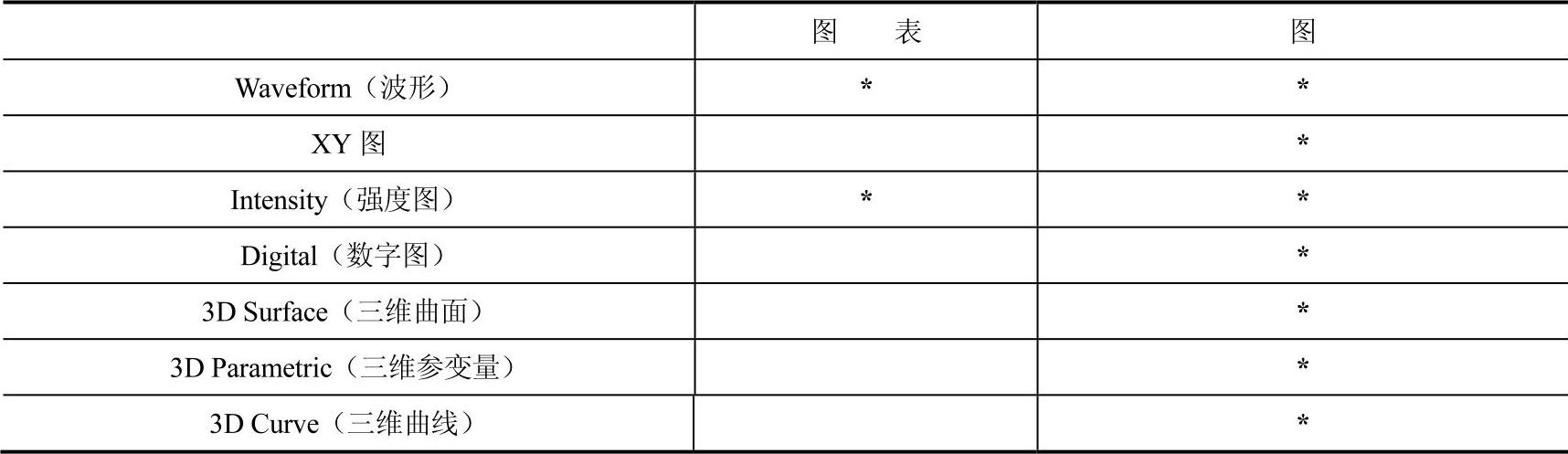

表3-5 LabVIEW图形选板中常用控件
由表中可以看出，图表（Chart）方式尽管能实时、直接地显示结果，但其表现形式有限，而图（Graph）方式表现形式要远为丰富，但这是以牺牲实时性为代价的。
