如何实现模拟输出控制风扇转速：生成连续可变电压的VI
【摘要】：模拟输出我们可以看成逆向的模拟输入。模拟输入是采集外部的模拟信号，再通过ADC芯片转化成计算机可以识别的数字信号；而模拟输出则是先由计算机给采集卡数字信号，再经过DAC芯片，转化成理想的模拟信号向外输出。 模拟输出——连续单点生成目的：创建在模拟输出通道上生成可变电压的VI。可以连续更新DAQ设备模拟输入输出通道的电压，以实现风扇转速控制。该VI将采集和显示连接至模拟输入通道1的电压信号。
模拟输出（Analog Output，AO）我们可以看成逆向的模拟输入。模拟输入是采集外部的模拟信号，再通过ADC芯片转化成计算机可以识别的数字信号；而模拟输出则是先由计算机给采集卡数字信号，再经过DAC芯片，转化成理想的模拟信号向外输出。
【例3-3】 模拟输出——连续单点生成
目的：创建在模拟输出通道上生成可变电压的VI。
应用场景：在此练习中，将创建一个可变伺服风扇VI，该VI通过可变电压控制风扇的转速。可以连续更新DAQ设备模拟输入输出通道的电压，以实现风扇转速控制。
操作步骤如下：
1）选择“文件”→“新建VI”，打开一个新的前面板。添加“水平指针滑动杆”控件（控件选板→新式→数值），将标签改为速度。
2）按〈Ctrl+E〉键切换到该vi的程序框图。
①添加“DAQmx创建虚拟通道”功能函数（函数选板→测量I/O→DAQmx数据采集）。
●在多态VI选择器中选择“模拟输出”→“电压”。
●在物理通道输入接线端，选择“创建”→“输入控件”，并重命名控件为物理通道。
②添加“DAQmx开始任务”功能函数（函数选板→测量I/O→DAQmx数据采集）。
③添加“While循环”功能函数（函数选板→编程→结构）。
④在While循环内添加“DAQmx写入”功能函数（函数选板→测量I/O→DAQmx数据采集）。
●选择“模拟”→“单通道”→“单采样”→“DBL”。该选项是向一条通道写入一个双精度浮点型的数据。
●在自动开始接线端，右键单击“创建”→“常量”，并设置常量值为F。该VI将通过DAQmx开始任务VI启动运行，所以必须将DAQmx写入VI的自动开始常量设为Flase。
⑤在While循环内添加“等待下一个整数倍毫秒”功能函数（函数选板→编程→定时）。在毫秒倍数接线端，选择“创建”→“常量”，并设置常量值为10。
⑥添加“DAQmx清除任务”功能函数。在清除之前，VI将停止该任务，并在必要情况下释放任务占用的资源。
⑦添加“简易错误处理”功能函数（函数选板→编程→对话框与应用），程序出错时，该VI显示出错信息和出错位置。

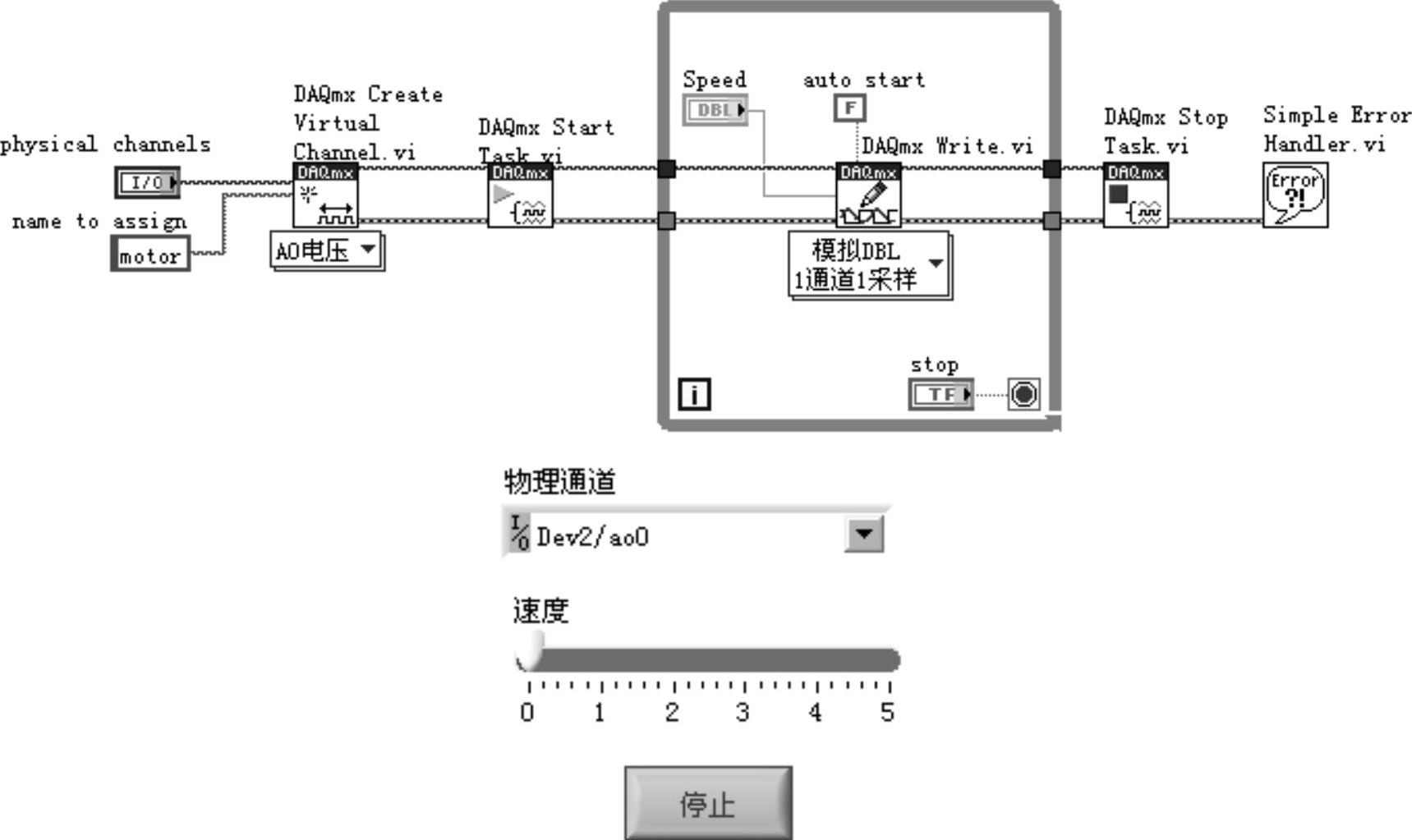

按照图3-50完成各个端子的连接。
图3-50 程序框图及前面板
3）选择物理通道后，运行该VI。将该VI保存为“Variable Servo Fan.vi”。
4）测试。
①打开Acq&Graph Voltage-Int Clk.vi（LabVIEW帮助→硬件输入/输出→模拟策测量→电压），前面板控件设定为下列值：
●物理通道：Dev1/ai1。
●Sample Rate（Hz）：1000。
●Samples to Read：250。
②运行Acq&Graph Voltage-Int Clk.vi。该VI将采集和显示连接至模拟输入通道1的电压信号。
注意：如采用NIUSB-6215物理数据采集设备，可以将ai1接至ao0。
