典型的数据采集硬件由传感器、放大器(IA)、模拟多路开关(MUX)、采样保持器(SHA)、A-D转换器、计算机(MPS)或数字逻辑电路组成。根据它们在电路中的位置可分为同时采集、高速采集、分时采集和差动结构四种配置,如图3-8所示。

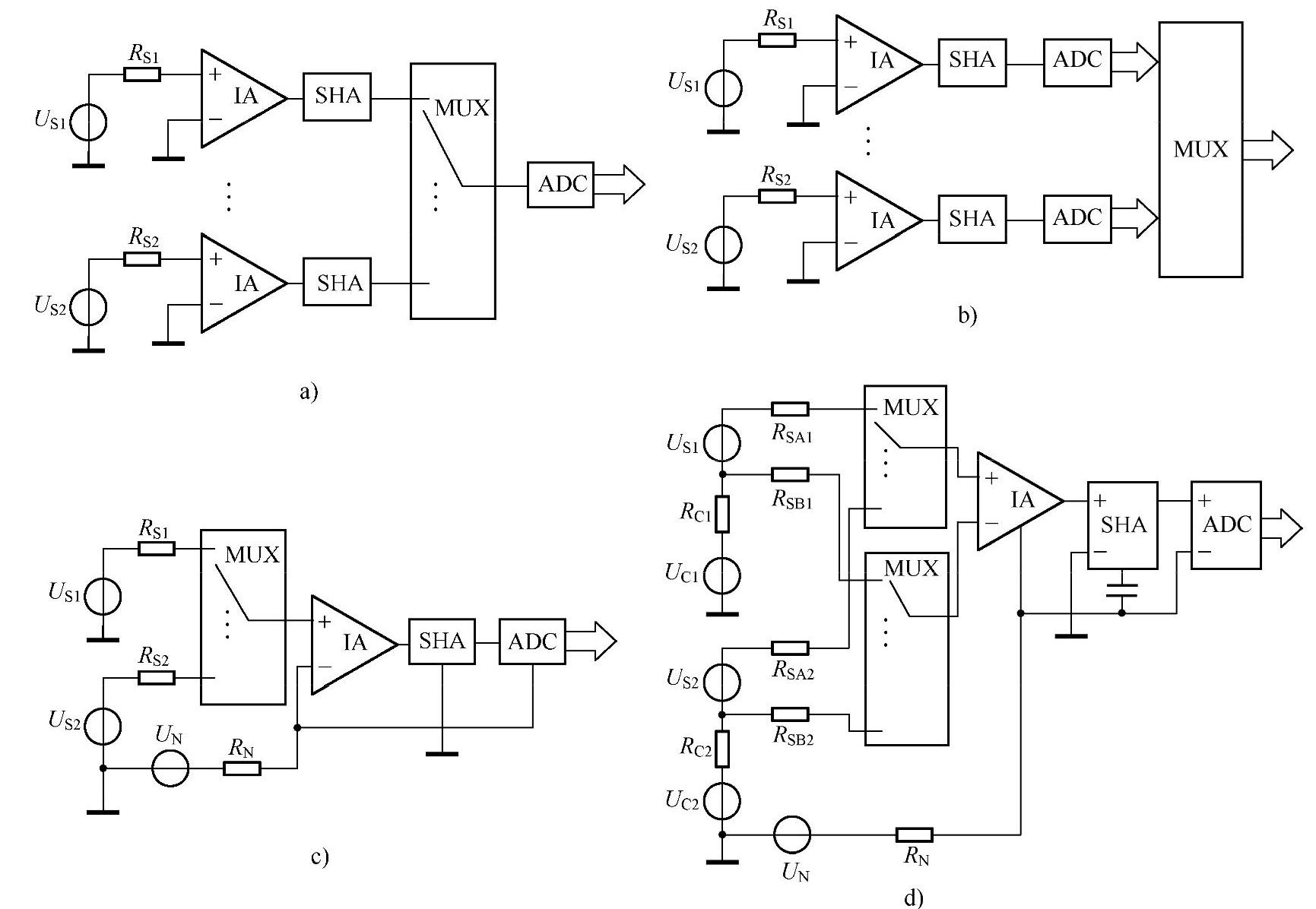

图3-8 数据采集硬件配置
a)同时采集系统 b)高速采集系统 c)分时采集系统 d)差动结构分时采集系统
(1)同时采集系统
图3-8a所示为同时采集系统配置方案,可对各通道传感器输出量进行同时采集和保持,然后分时转换和存储,可保证获得各采样点同一时刻的模拟量。
(2)高速采集系统
图3-8b所示为高速采集配置方案,在实时控制中对多个模拟信号进行同时的实时测量。
(3)分时采集系统
图3-8c所示为分时采集方案,这种系统价格便宜,具有通用性,传感器与仪表放大器匹配灵活,有的已实现集成化,在高精度、高分辨率的系统中,可降低IA和ADC的成本,但对MUX的精度要求很高,因为输入的模拟量往往是微伏级的。这种系统每采样一次便进行一次A-D转换并送入内存后方才对下一采样点采样。这样,每个采样点值间存在一个时差(几十到几百微秒),使各通道采样值在时轴上产生扭斜现象。输入通道数越多,扭斜现象越严重,不适合采集高速变化的模拟量。
(4)差动结构分时采集系统
在各输入信号以一个公共点为参考点时,公共点可能与队和ADC的参考点处于不同电位而引入干扰电压,从而造成测量误差。采用如图3-8d所示的差动配置方式可抑制共模干扰,其中MUX可采用双输出器件,也可用两个MUX并联。
