使用事件结构响应前面板事件示例

2023-07-02 理论教育版权反馈

【摘要】：图2-56 事件结构示意图事件用来通知用户有异步活动发生。事件结构将等待直至某一事件发生，并执行相应条件分支从而处理该事件。为了响应多个事件的请求，要求在事件结构外面套加一个While循环，以便能够及时准确地响应每个事件。如果没有这个While循环，无论有多少事件发生只能对第一个发生的事件进行处理，处理完后程序将退出事件结构。使用事件结构目的：创建一个VI，使用事件结构响应前面板事件。

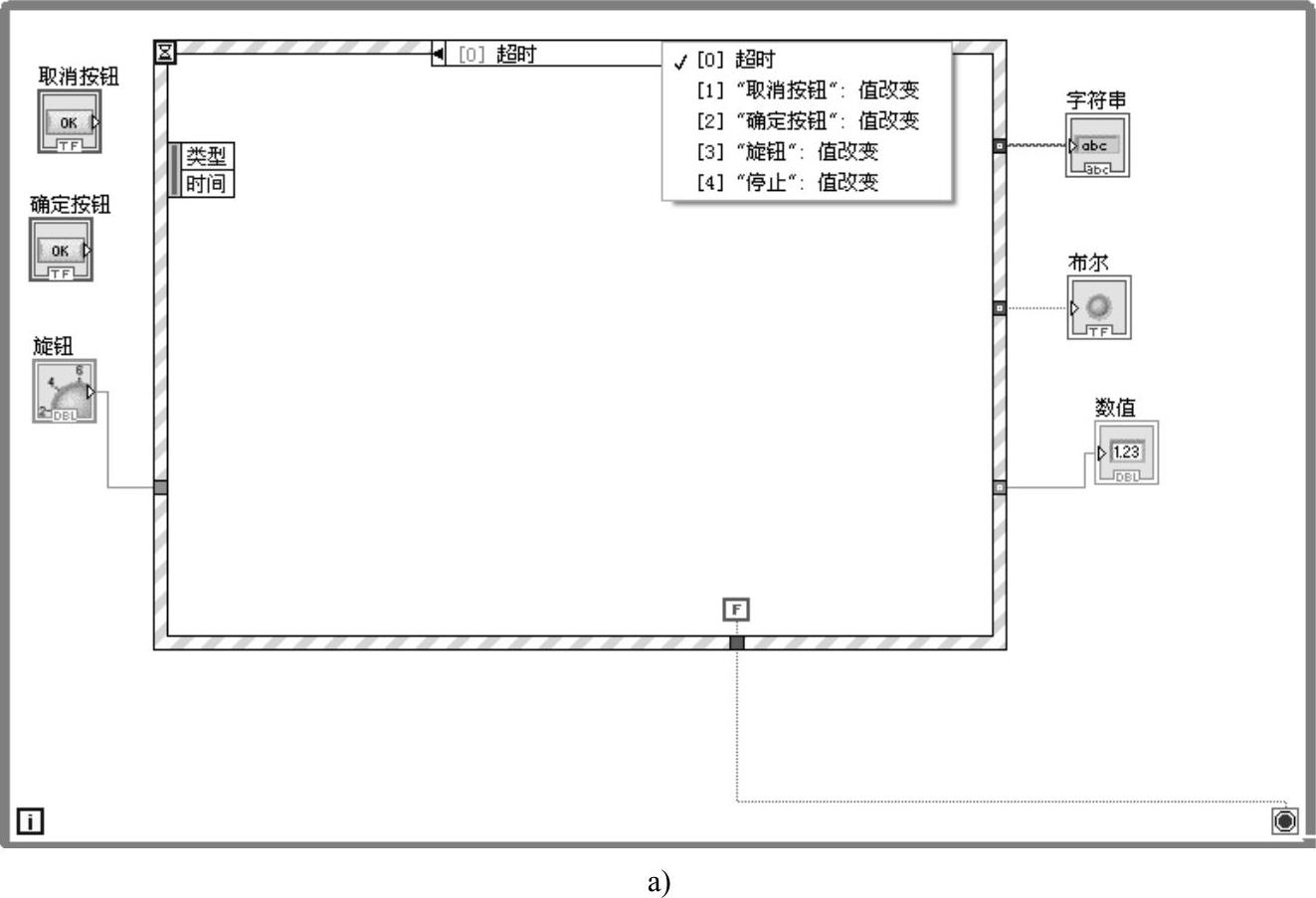

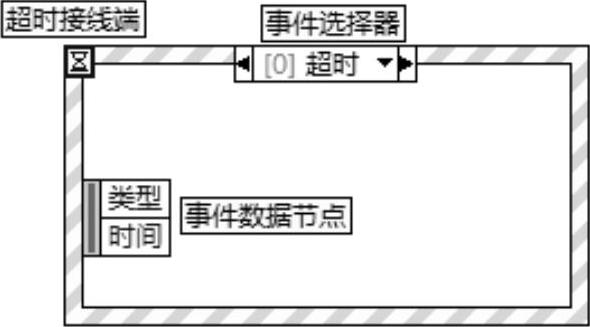

图2-56 事件结构示意图

事件用来通知用户有异步活动发生。图形化语言的事件响应包括用户界面事件、外部I/O事件和程序其他部分的事件。对事件的处理程序也称为事件驱动程序。事件驱动程序可以分为若干个分支，每个分支处理不同的事件响应。所以对事件的响应结果也可以控制程序的流程。

事件结构位于“函数选板”→“编程”→“结构”子选板中，与条件结构和循环结构类似，事件结构也包含了一个主框架，这个框架内将用来放置事件处理的事件驱动程序代码。如果事件处理任务众多，会有众多事件分支存在，在结构上类似于Case的多帧结构（选择器标签）。如图2-56所示。

当在程序框图上拖放一个事件结构时，只能看到图2-56所示的一帧已经预先注册的超时事件及超时事件分支。超时事件是一种特殊的事件，当然也可以看成是默认的事件分支。如果存在其他事件源，超时事件完全可以被忽略或取消。

事件驱动的编程机制是由事件决定程序执行流程。事件结构就是当某一指定的事件发生时，就会执行相应框图中的程序。当结构执行时，仅有一个子程序框图或分支在执行。事件结构将等待直至某一事件发生，并执行相应条件分支从而处理该事件。为了响应多个事件的请求，要求在事件结构外面套加一个While循环，以便能够及时准确地响应每个事件。事件结构通常包括以下部分：

1）事件选择器——包含有若干个注册的事件源及同等数目的事件分支层，在每个事件分支层中包含对该事件响应的处理程序。

2）While循环——用来检测连续不断产生的事件

事件结构中的While循环，是用来确保检测到连续不断发生的事件。如果没有这个While循环，无论有多少事件发生只能对第一个发生的事件进行处理，处理完后程序将退出事件结构。

【例2-5】使用事件结构

目的：创建一个VI，使用事件结构响应前面板事件。

具体步骤如下：

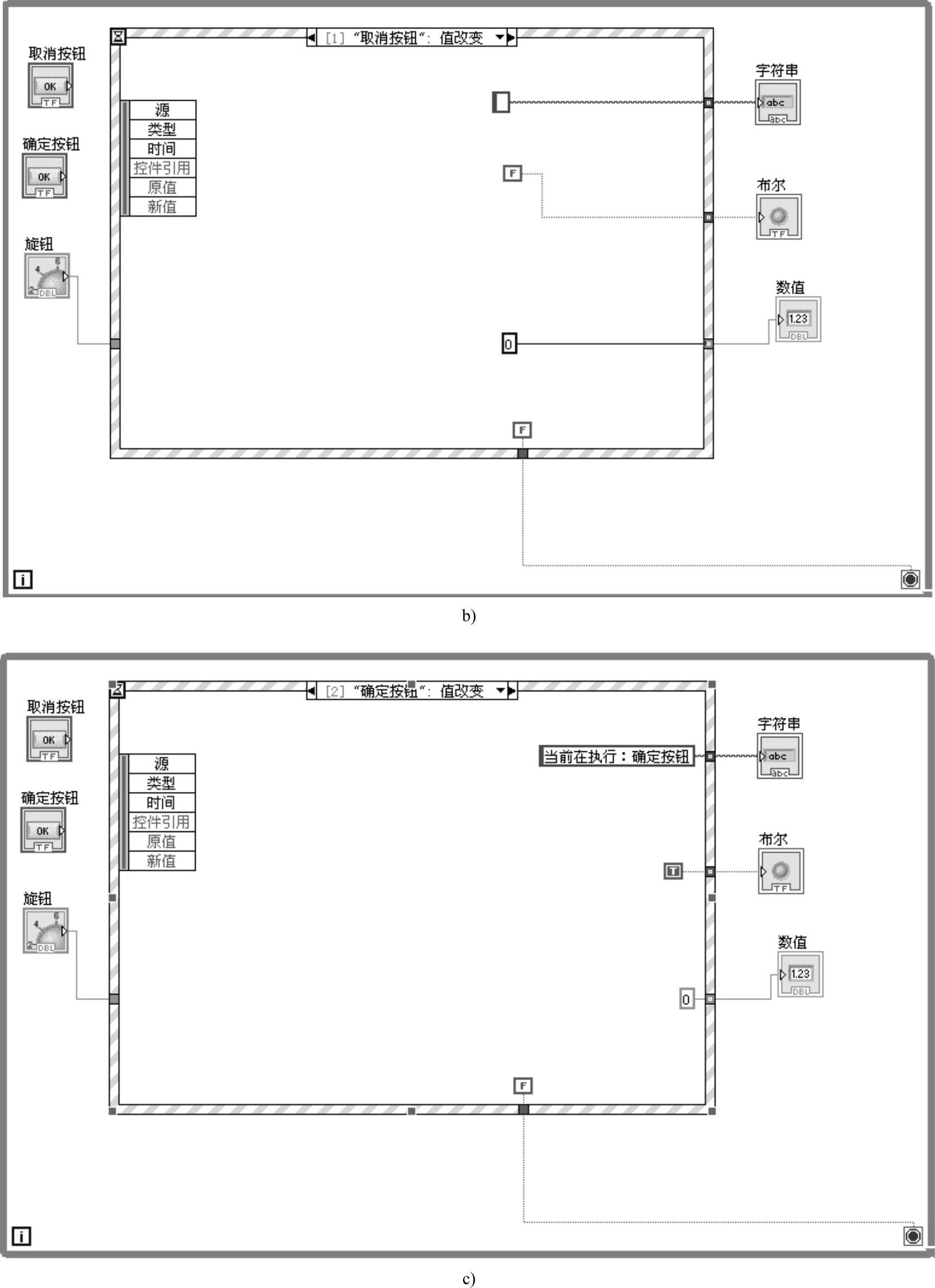

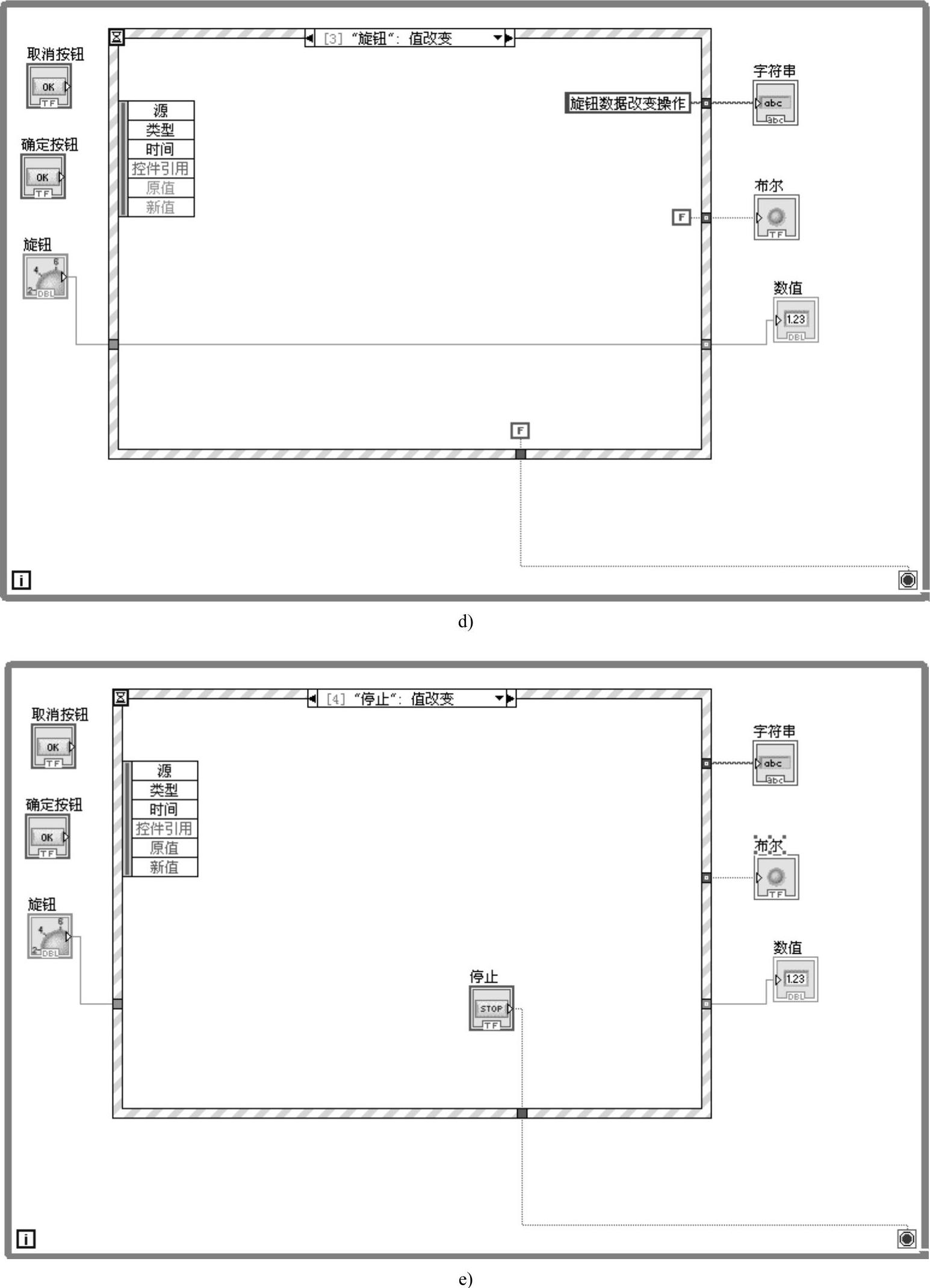

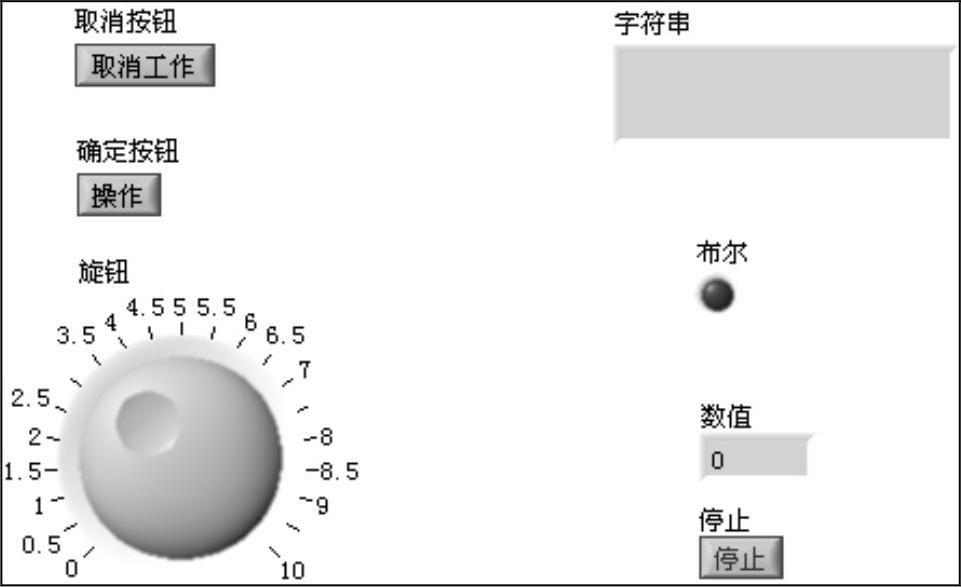

（1）选择“文件”→“新建VI”，打开一个新的前面板

1）添加“确定按钮”控件（控件选板→Express→按钮与开关），将其标签改为“确定按钮”。

2）添加“取消按钮”控件（控件选板→Express→按钮与开关），将其标签改为“取消按钮”。

3）添加“停止按钮”控件（控件选板→Express→按钮与开关）。

4）添加“指示灯”控件（控件选板→Express→指示灯→圆形指示灯）。

5）添加“字符串显示”控件（控件选板→新式→字符串与路径）。
