简洁连线，使用反馈节点或移位寄存器代替
【摘要】：反馈节点和只有一个左端子的移位寄存器的功能完全相同，是一种更简洁的表达方式，所不同的是使用反馈节点可以减少连线的长度。在移位寄存器的左或右端子上弹出快捷菜单，选择使用反馈节点代替，即可转变为同样功能的反馈节点；在反馈节点本身或者其初始化端子上弹出快捷菜单，选择使用移位寄存器代替，即可转变为同样功能的移位寄存器。移位寄存器和反馈节点的转换如图2-46所示。所以对反馈节点的要求同样适用于移位寄存器。
反馈节点用于将子VI、函数或一组子VI和函数的输出连接到同一个子VI、函数或数组的输入上，即创建反馈路径。反馈节点只能用在While循环或For循环中，是为循环结构设置的一种传递数据的机制。反馈节点和只有一个左端子的移位寄存器的功能完全相同，是一种更简洁的表达方式，所不同的是使用反馈节点可以减少连线的长度。所以二者是可以相互转换的。
移位寄存器和反馈节点之间的转换很容易。在移位寄存器的左或右端子上弹出快捷菜单，选择使用反馈节点代替，即可转变为同样功能的反馈节点；在反馈节点本身或者其初始化端子上弹出快捷菜单，选择使用移位寄存器代替，即可转变为同样功能的移位寄存器。

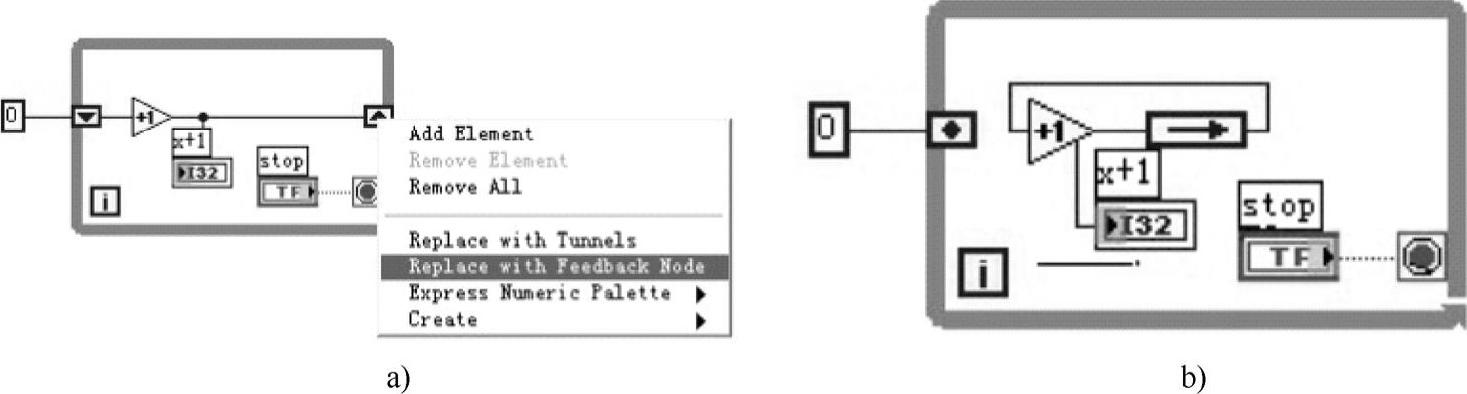

移位寄存器和反馈节点的转换如图2-46所示。
图2-46 移位寄存器和反馈节点的转换程序框图
【例2-4】 通过反馈节点实现a++(https://www.chuimin.cn)

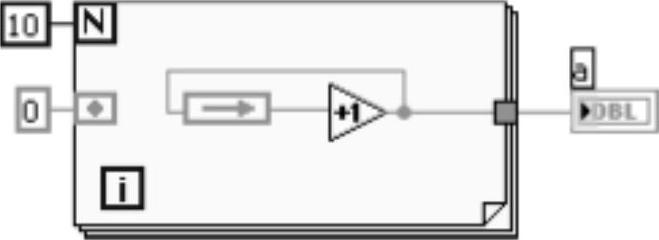

VI的程序框图如图2-47所示。
从数据流的观点看，反馈节点的引入似乎破坏了数据流的关系。因为我们一般确定数据是从数据源传递到数据终端的，可是反馈节点破坏了这一基本原则。它允许数据逆向流动，即从数据的终端反馈到数据输入端（反馈节点上的箭头指出了数据的流动方向）。
图2-47 程序框图
其实，这里千万不能与模拟电子电路中运算放大器反馈的概念混为一谈。在模电中，反馈的概念是实时进行的，而反馈节点中反馈的概念是异步进行的（迭代是关键）。实质上，反馈节点就是移位寄存器的简化版本。所以对反馈节点的要求同样适用于移位寄存器。
