1.移位寄存器的使用

移位寄存器用于While循环和For循环。使用移位寄存器可在循环体的循环之间传递数据。其功能是将上一次循环的值传给下一次循环。创建移位寄存器的方法是，右键单击循环框架的左边或右边，在快捷菜单中选择“添加移位寄存器”，此时会在For循环和While循环的左右边框上自动添加一个寄存器对，如图2-40所示。

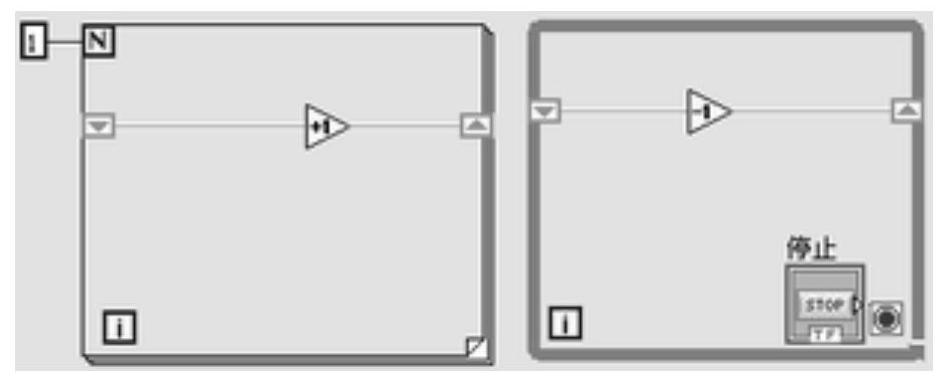

图2-40 添加移位寄存器对

在框图上移位寄存器用循环边框上的一对端子来表示。右边的端子中存储了一个周期完成后的数据。这些数据在这个周期完成后将被转移到左边的端子，赋给下一个周期。移位寄存器可以转移各种类型的数据，如数值、布尔数、数组、字符串等，它还会自动适应与它相连接的第一个对象的数据类型。移位寄存器的工作过程（以For循环为例）如图2-41所示。

图2-41 移位寄存器工作过程

上图中借用帧的表现手法，演示了移位寄存器（数据）与循环间的关系。需要注意的是，这里为移位寄存器进行了初始化。移位寄存器是多态的，可以接收数值、字符串、数组等数据类型，大多数移位寄存器应用时都必须进行初始化。假如将上图中的初始化值0去掉，就会发现，每重复运行一次，它的输出值都会得到加3的结果。这表明移位寄存器具有记录保存数据的能力，前提是它必须驻留在内存中。

【例2-2】移位寄存器的使用

目的：用For循环和移位寄存器计算一组随机数的最大值。

具体步骤如下：

（1）选择“文件”→“新建VI”，打开一个新的前面板

1）添加“波形图表”控件（控件选板→Express→波形图表）设置它的标签为随机信号波形图表。这个图表用于实时显示随机数。把图表的纵坐标改为0.0～1.0。右键单击波形图表控件，在图表的快捷菜单中选择“显示项”→“X滚动条”和“数字显示”，并隐藏图例。调整X滚动条的大小和使其波形图表一样宽。

2）添加“数字显示”控件（控件选板→经典→经典数值→数值显示控件）放在前面板，设置它的标签为“最大值”。

前面板如图2-42所示。

图2-42 例2-2前面板

（2）按〈Ctrl+E〉键切换到该VI的程序框图

1）在程序图中放置一个For循环（函数选板→编程→结构）。设置循环执行次数N值为100。在For循环的边框处单击鼠标右键，在快捷菜单中选择添加移位寄存器。

2）添加Random Number（0～1）函数（函数选板→编程→数值），产生0～1之间的某个随机数。

3）添加数值常数（函数选板→编程→数值），在这个练习中需要将移位寄存器的初始值设成0。

4）添加最大值最小值函数（函数选板→编程→比较），该函数输入两个数值，再将它们的最大值输出到右上角，最小值输出到右下角。这里只需要最大值，只用连接最大值输出。

按照图2-43连接各个端子。

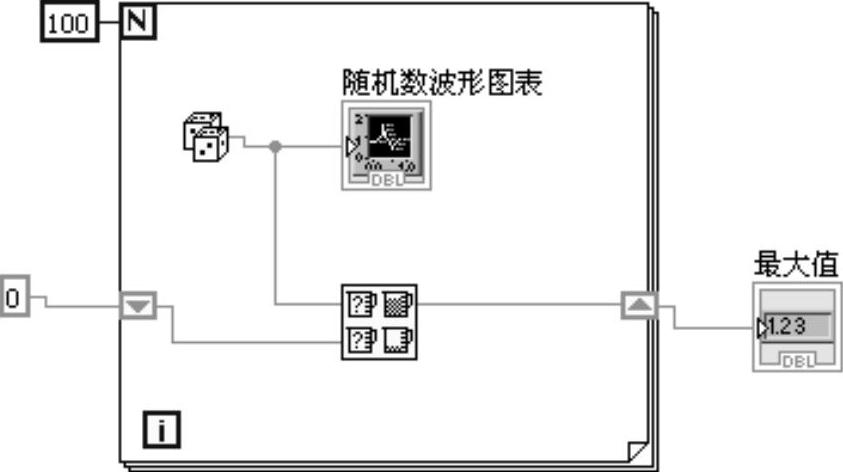

图2-43 例2-2程序框图

（3）运行该VI

（4）将该VI保存为Calculate Max.vi

2.多个移位寄存器的建立

添加多个移位寄存器，可以访问前几次循环的数据，令移位寄存器记忆前面多个周期的数值。这个功能对于计算数据均值非常有用。如图2-44所示。

在图2-44中，可以创建多个左侧移位寄存器，但只能有一个右端子。

【例2-3】利用多个移位寄存器显示多个数据

VI的前面板和程序框图如图2-45所示，在While循环中使用移位寄存器访问前三次的循环值。N[i]表示循环次数，此值在下一次循环开始传给右端子。N[i-1]表示前一次循环的值，N[i-2]表示前两次循环的值，N[i-3]表示前三次循环的值。由于While循环重复端子的初始值为0，步长为1，因此前面板数字指示器按照逐渐递增的顺序显示。

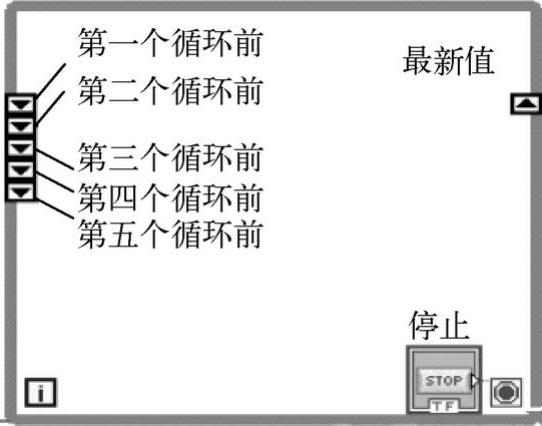

图2-44 多个移位寄存器的建立

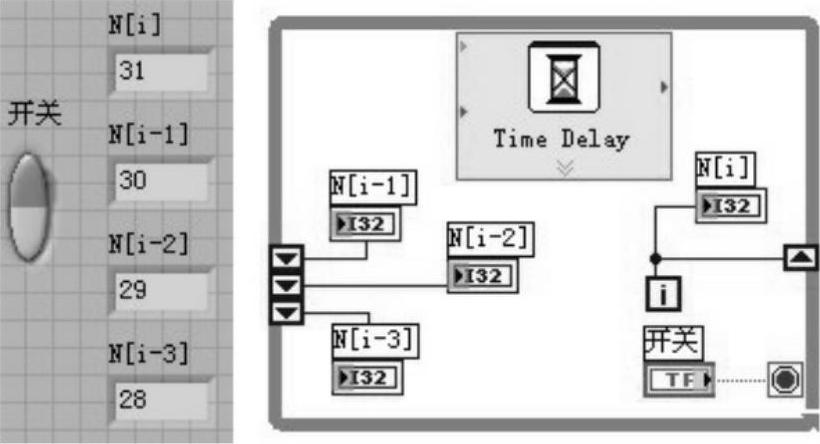

图2-45 前面板和程序框图
