While循环可以反复执行循环体的程序，直至到达某个边界条件。While循环的框图是一个大小可变的方框，用于执行框中的程序，直到条件端子接收到的布尔值为FALSE/TRUE。

该循环有如下特点：

1）计数从0开始（i=0）。

2）先执行循环体，而后i+1，如果循环只执行一次，那么循环输出值i=0。

3）循环至少要运行一次。

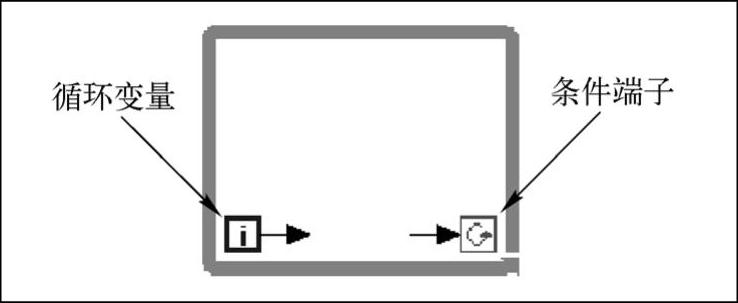

图2-34中，循环变量“i”是一个输出接线端，表示已完成的循环次数。右键单击条件端子，可以选择循环停止的条件，包括“真（T）时继续”和“真（T）时停止”，如图2-35所示。

图2-34 While循环示意图

图2-35 While循环示意图

While循环位于结构选板。从选板中选择While循环，用鼠标拖出一个矩形，将程序框图中需要重复执行操作的部分框入该矩形。松开鼠标时，While循环的边框将包围选中部分。只需将对像拖放到While循环内部即可为其添加程序框图对象。While循环执行其中的代码，直到条件接线端（输入端）接收到某一特定的布尔值。

While循环的数据流运行机制是这样的：当程序执行到While循环时，首先检查While边框上的所有数值作为初始值（如果存在的话），然后执行循环体内的程序代码，此时如果循环外的数据发生变化，将不会影响到循环的内部。执行完毕后查看条件端子的布尔值（设定为真时停止），如果该数值为真（T）则退出循环；如果该值为假（F）则继续进行循环，然后再次查看条件端，直到该值为真（T）时才停止循环。依据While循环的数据流运行机制，可以看出，对于While循环而言，它至少会执行一次。

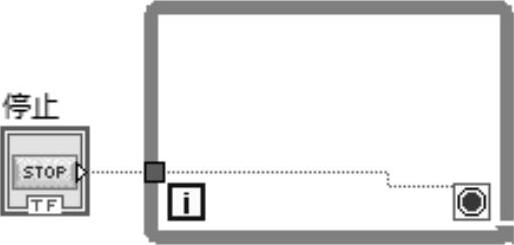

如图2-36所示，通过实际运行，会看到While循环要么执行一次（开关=真（T）），要么就无限期执行下去（开关=假（F））。因为依据数据流的工作原理，所有输入While循环的数据必须在执行循环前传输，而循环的输出数据只有循环结束后才能够输出。

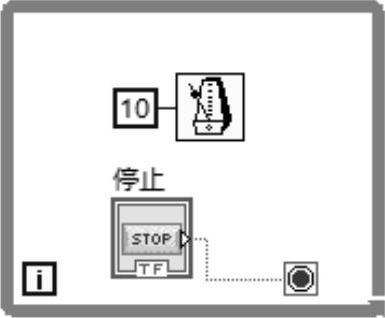

所以当开关为真（T）时，While循环只执行一次，当开关为假（F）时，While将会无限期地运行下去。这时的循环实质是死循环，设计中一定要避免这样的情况发生。因此，While循环的控制量应该在循环内产生。图2-37为合理使用While循环的方法。
