VI程序具有三个要素：前面板、程序框图和图标/连接器，因此在编写程序时，需要从这三个要素来考虑。

下面通过例子来说明如何创建一个VI程序。

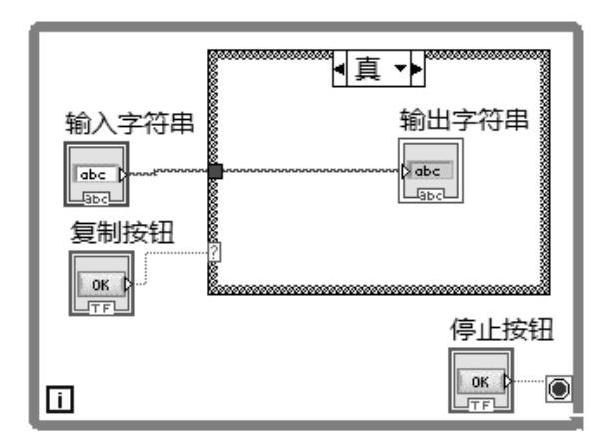

【例2-1】字符串输入与显示

目的：建立一个简单的VI，包括一个字符串输入控件、一个字符串输出控件和一个按钮，当按下按钮时，将输入的字符串显示到字符串显示控件中。

具体步骤如下：

1）在LabVIEW中，选择“文件”→“新建VI”，打开一个新的前面板窗口。

2）从“控件选板”→“银色”→“字符串与路径”中选择“字符串输入控件”放到前面板中。

3）双击标签文本框，将其内容改为“输入字符串”，然后在前面板中的其他任何位置单击一下。

4）从“控件选板”→“银色”→“字符串与路径”中选择“字符串显示控件”放到前面板中。

5）双击标签文本框，将其内容改为“输出字符串”，然后在前面板中的其他任何位置单击。

6）从“控件选板”→“银色”→“布尔”→“按钮”中选择“复制按钮”放到前面板中。

7）选中“复制”按钮，单击鼠标右键选择“显示项”，勾去标签选择，即在前面板中不显示标签。
