虚拟仪器可以完成信号采集、信号处理、结果表达与仪器控制三大主要功能。工作过程如下：

用户通过虚拟仪器面板设置好仪器的功能、量程、频段等工作参数后，启动仪器进行测量。在计算机控制下，被测对象经仪器部分的调理和采集后变成数据，再经过计算机处理，其结果发送显示，由用户读取或打印输出。如图1-2所示。

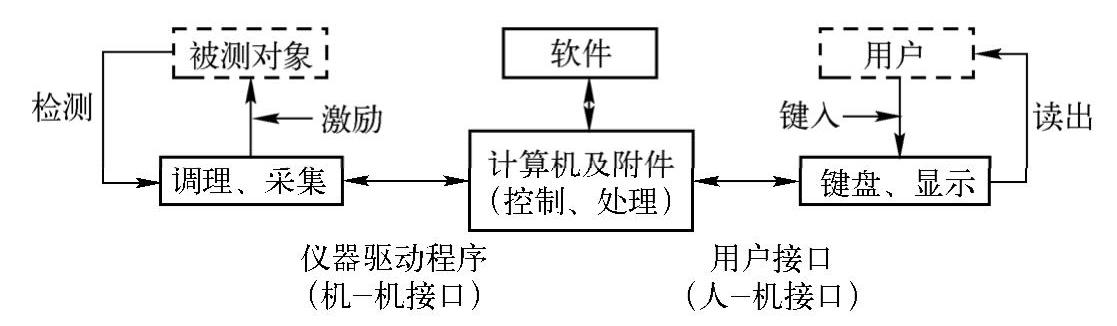

图1-2 虚拟仪器的工作原理框图

因此虚拟仪器的基本组成应包含以下几部分。

（1）用户（人-机）接口部分

此部分完成参数设置和结果显示等人-机对话功能。其硬件有鼠标、键盘、显示器、打印机、绘图仪等。其软件有用户界面。

（2）信号（机-机）接口部分

此部分完成信号调理和数据采集功能。它的硬件主要由测量仪器的模拟电路构成。

由于被测对象是各种各样的，有电或非电的物理量、化学量、生物量等，这些被测对象千差万别，因此在采集前通常要进行非电量到电量的转换（各式传感器）、幅度（放大、衰减）、频率（混频、检波、滤波）、阻抗（高阻、低阻、匹配）、隔离、激励（交直流源、恒压恒流源）等各种调理，使之到采集板时为归一化的模拟电信号，最后再由采集板进行A-D变换。此外，信号接口部分通常还含D-A变换、定时/计数、数字I/O等功能模块。这部分的软件称为仪器（或设备）驱动器。

（3）控制与处理部分

此部分硬件包括各种高性能的计算机（笔记本、PC、工控机、工作站等）及附件。其软件为控制、分析、处理程序。
