Proximity-1数据链路层协议数据单元如图3-46所示，包括附加同步标识（ASM）、码字块和CRC校验3大部分。

pagenumber_ebook=139,pagenumber_book=125

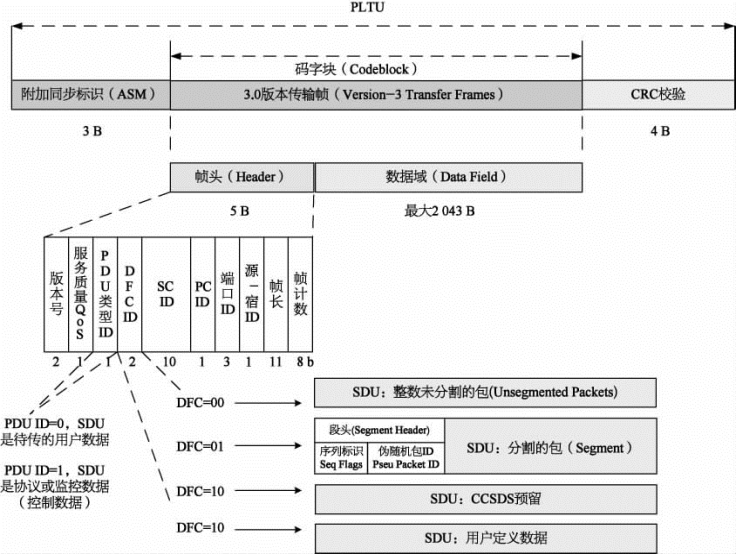

图3-46　Proximity-1的链路传输单元

3.8.6.1　帧头

Proximity-1协议数据单元的帧头包括连续的10部分：

（1）传输帧的版本号2 b。

（2）服务质量（QoS）标识符1 b。“0”代表控制服务，“1”代表加速服务。

（3）PDU类型ID号1 b。规定了传输帧数据传送协议控制数据或用户数据信息。“0”代表用户数据，此帧称为U帧，“1”代表SPDU，次帧称为P帧。

（4）数据域结构标识符（DFC ID）2 b。如表3-11所示。在P帧情况下，不使用DFC ID，其值为“00”。在U帧情况下，DFC ID说明了传输数据帧的内容。

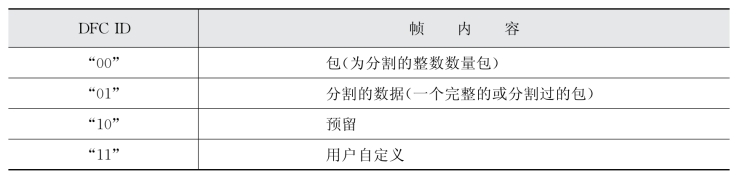

表3-11　数据域结构标识符

pagenumber_ebook=140,pagenumber_book=126

（5）飞行器标识符（SCID）10 b。飞行器的识别，它是包含在传输帧中的源或者目的数据。

（6）物理信道标识符（PC ID）1 b。主要用于一个接收机上同时进行的收发任务中（主信道和备份信道），到底选择哪个信道来处理接收到的数据帧。

（7）端口ID（Port ID）3 b。在P帧中，不使用端口ID且设置其为0。在U帧中，端口ID说明了数据帧中的SDU向I／O子层的那个端口交付。端口ID可为不同的物理或逻辑连接端口编址，从事实现数据的路由。一个端口ID向一个飞行器的总线分配了一个物理数据端口，或者它可以指定一个过程。端口和物理信道分配是独立的。因此，所有经编址去往相同端口ID的SDU都往相同端口发送，即使他们在不同的物理信道ID中传输。

（8）源-宿标识符1 b。

发送节点设置源-宿标示符标注飞行器标识符（SCID）的内容，如表3-12所示。

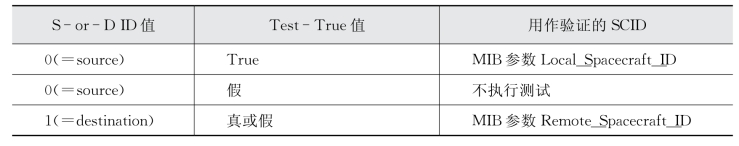

表3-12　当接收一个帧时，SCID和S-or-D的设置

pagenumber_ebook=140,pagenumber_book=126

接收节点对SCID的行为和源-宿标示符的内容，如表3-13所示。

表3-13　当接收一个帧时，SCID和S-or-D的设置

pagenumber_ebook=140,pagenumber_book=126

（9）帧长11 b。从传输帧头第一个字节开始计数直到传输帧数据域的最后一个字节。最大为2 048 B，最小为5 B。

（10）帧序列计数（FSN）8 b。当一组帧分配了具有队列控制服务的PCID时，FSN是单调增加的。

3.8.6.2　数据域

数据域无间隔地置于帧头之后，最大2 043 B，包括对应于一个或几个SDU的整数字节数据（U帧），或者整数字节的协议信息（P帧）。

1）U帧数据包

当U帧的DFC ID是“00”时，数据域包含整数个数据包，每个数据包都分配相同的Port ID和PCID。数据域的第一个比特是一个数据包头的第一个比特。

2）U帧的分段数据单元

当U帧的DFC ID是“01”时，数据域包含分段的数据单元，这些数据单元由8 b的段头和紧随其后的分段数据包组成。如图3-47所示。

pagenumber_ebook=141,pagenumber_book=127

图3-47　U帧DFC标识

序列标识由段头的比特“0”和“1”组成，它表明了分段相对于数据包的位置，如表3-14所示。

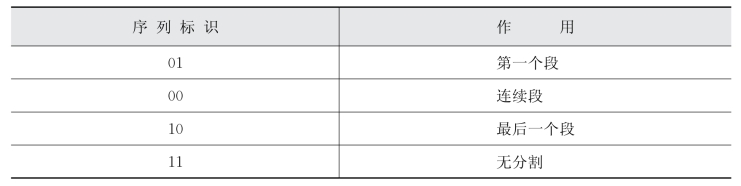

表3-14　序　列　标　识

pagenumber_ebook=141,pagenumber_book=127

其余的6个比特是伪随机包标识符，把一个包数据单元的所有分段关联起来。

各个分段以如下的顺序来放置于数据链路中：①相同数据包的分段填充到具有相同物理信道ID和端口ID的帧中；②不同数据包的分段填充到不同PCID和Port ID的帧中。

总之，在把数据交付给用户之前，数据链路层对相同Routing ID的分段进行重新组装，例如，把具有相同PCID、Port ID和伪随机ID的分段组装到一个包中。当出现以下情况时，数据包将被丢弃：①包的长度和接收到的比特数不一致的；②一个Routing ID的第一个分段不是数据单元的第一个分段；③一个新包开始分段接收之前，一个Routing ID的最后一个分段仍然没有接收到。

3.8.6.3　监控SPDU

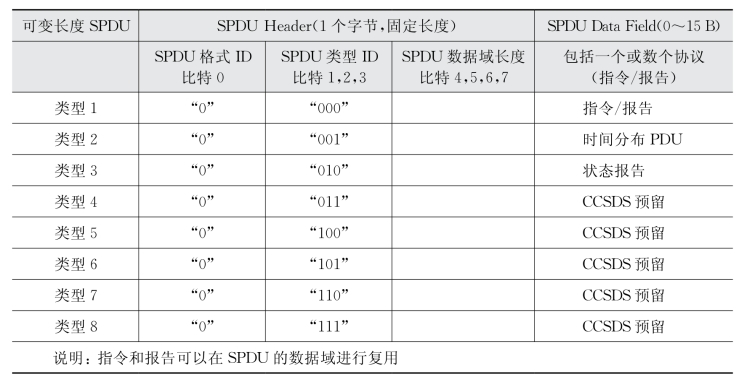

目前CCSDS定义的只有固定长度的SPDU，例如PLCW。可变长度的SPDU提供链接和复用功能，包括指令和状态信息的报告。固定长度模式中，SPDU Header为2 b，SPDU数据域为14 b。可变长度中，SPDU Header为1个字节，数据域从0～15，共计16 b（2 B）。

1）固定长度SPDU

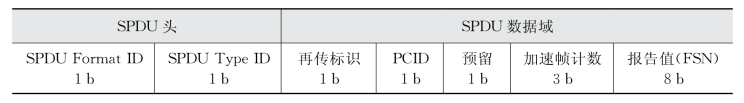

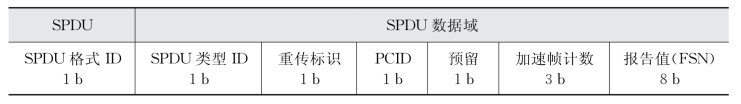

固定长度SPDU格式如表3-15所示。PLCW格式如表3-16所示。

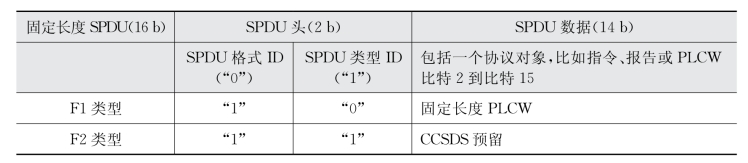

表3-15　固定长度SPDU格式

pagenumber_ebook=142,pagenumber_book=128
