高级在轨（AOS）空间数据链路协议适用于空地、地空和空空之间的通信链路。AOS空间数据链路协议的设计用于满足空间任务中不同类型和特征空间应用数据的有效传输，包括空地、地空和空空通信链路。AOS的数据链路协议和OSI协议关系如图3-22所示，填充部分表示AOS的数据链路协议，C&C子层的功能和TM的功能一致。

pagenumber_ebook=114,pagenumber_book=100

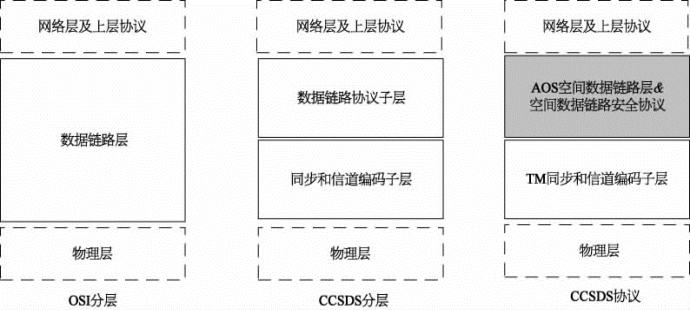

图3-22　AOS协议配置

3.7.1.1　协议特征

1）传输帧和虚拟信道

为了实现简单、可靠和鲁棒性同步程序，AOS使用固定长度数据单元在弱信号、噪声信道中传送数据。这个数据长度在一个特殊的任务管理阶段为一个特殊的物理信道而构建，称为AOS的传输帧。每个帧都包含可提供协议控制信息的一个头和固定长度的数据域，在数据域中承载了高层的服务数据单元。

AOS一个关键特征是虚拟信道（VC）的概念。虚拟信道可使多个高层数据流共享一个物理信道，每个数据流均有不同的服务需求。一个物理信道被分为几个分离的逻辑数据单元信道，每个称为一个“VC”。每个在物理信道上传输的帧都属于此物理信道上的一个虚拟信道。

2）可选的空间数据链路安全协议

数据链路协议包括了空间数据链路安全协议（SDLS）。SDLS能提供认证和保密功能，是AOS的可选协议，也即每个虚拟信道上的安全类型都是可变的，一个有安全协议，而另一个就没有此安全协议。

3.7.1.2　编址

AOS帧头有3个标识域：帧版本号、飞行器标识符和虚拟信道标识符。TFVN和SCID统称为主信道标识符，MCID和VCID称为全局虚拟信道标识符。

MCID=TFVN+SCID

GVCID=MCID+VCID=TFVN+SCID+VCID

物理信道上的每一个虚拟信道均由一个GVCID来标识，因此，每个虚拟信道由具有相同GVCID的传输帧组成，如图3-23所示。

pagenumber_ebook=115,pagenumber_book=101

图3-23　信道之间的关系

3.7.1.3　协议描述

AOS空间数据链路协议以3种方式来描述：

（1）为用户提供的服务。

（2）协议数据单元。

（3）由协议来执行的程序。
