本节只介绍不支持SDLS协议的协议数据单元和TC空间数据链路协议的程序。

3.5.5.1　TC传输帧

TC传输帧如图3-15所示，包括以下按顺序排列的主要字段：

（1）传输帧帧头（5个8位字节，强制）。

（2）传输帧数据字段（高达1 019或1 017个8位字节，强制）。

（3）帧错误控制字段（2个8位字节，可选）。

pagenumber_ebook=110,pagenumber_book=96

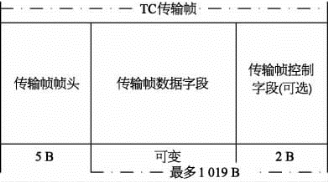

图3-15　TC传输帧结构

3.5.5.2　TC传输帧帧头

传输帧帧头是强制性的，如图3-16所示，由8个字段组成，连续定位，按顺序排列

如下：

（1）传送帧版本号（2位，强制性）。

（2）旁路标识（1位，强制性）。

（3）控制命令标识（1位，强制）。

（4）保留备用（2位，强制性）。

（5）航天器标识符（10位，强制性）。

（6）虚拟信道标识符（6位，强制性）。

（7）帧长度（10位，强制）。

（8）帧序列号（8位，强制）。

pagenumber_ebook=110,pagenumber_book=96

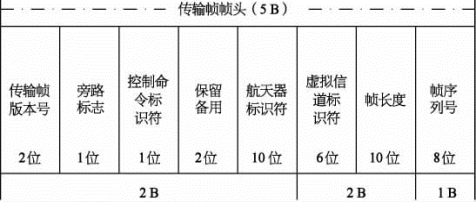

图3-16　传输帧帧头的格

3.5.5.3　TC传输帧数据字段

传输帧数据字段应无间隔地跟在传输帧帧头的后面。传输帧数据字段应包含整数个8位字节，其长度变化最多可达1 019个8位字节（如果存在帧错误控制，则为1 017个8位字节）。传输帧数据字段应包含整数个8位字节，对应于一个帧数据单元（用于D型传送帧）或整数个数据控制命令信息（用于C类传输帧）。

3.5.5.4　TC传输帧错误控制字段

帧错误控制字段是可选的，目的是为数据传输和握手阶段引入传输帧的错误提供附加的检错能力，其是否存在应由管理层来决定。如果不选择帧错误控制功能，其字段在传输帧字段中占用连续的2个8位字节；否则，其字段将占据整个任务实施阶段同一个物理信道内的每一个传输帧。
