如何选择防雷电缆？
【摘要】：表6-12交流防雷技术参数表2.电线、电缆参数直流侧采用耐压等级高，绝缘性能好，机械强度大，抗紫外线的硅橡胶电缆，在交流侧使用电力电缆。表6-13硅橡胶电缆参数表其他规格见表6-14。表6-14硅橡胶绝缘电机引接线硅橡胶电缆结构如图6-12所示。2）阻燃电线电缆具有不易着火或着火后防止延燃的特点，为预防火灾提供了安全保证。
1.防雷保护
1）工程中采用的是具有欧洲专利技术的浪涌保护器。
2）可以交、直流保护。
3）可以单相、多相进行保护。
4）高速能量释放，低残压等级。
5）快速响应（≤100ns）。
6）高绝缘电阻值。
（1）直流防雷技术参数（表6-11）。

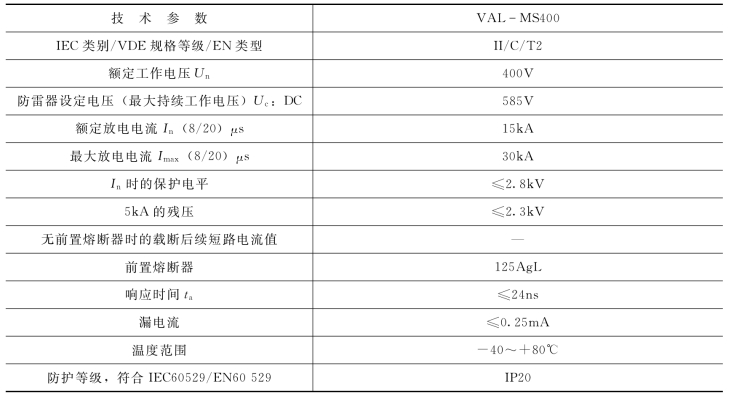

表6-11 直流防雷技术参数表

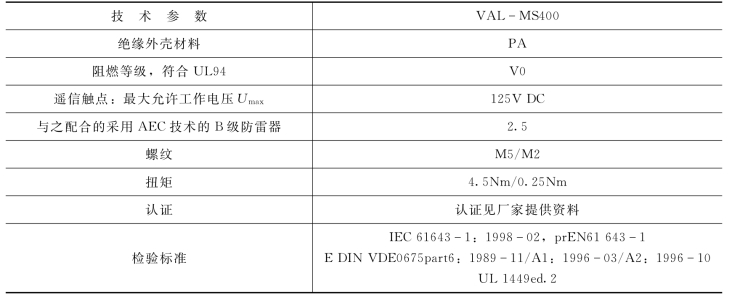

续表
（2）交流防雷技术（表6-12）。

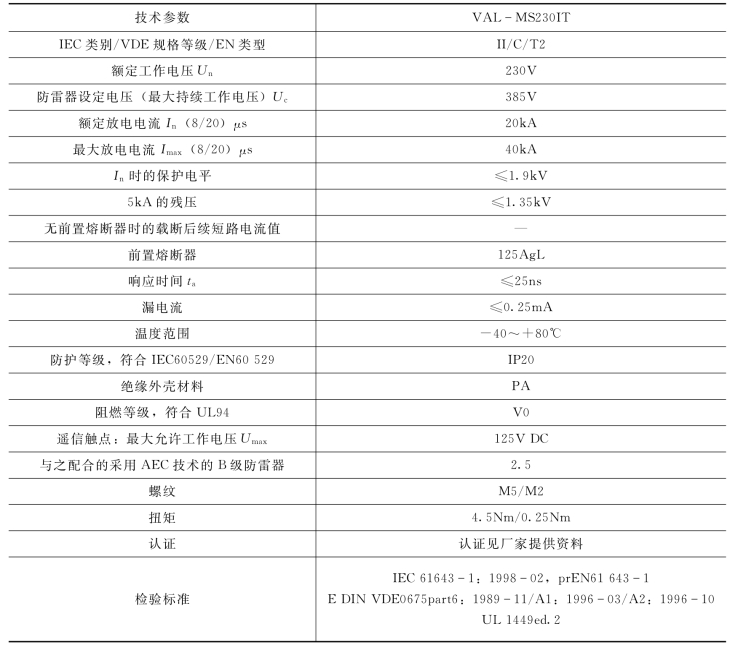

表6-12 交流防雷技术参数表
直流侧采用耐压等级高，绝缘性能好，机械强度大，抗紫外线的硅橡胶电缆，在交流侧使用电力电缆。
（1）硅橡胶电缆。
1）基本要求：
A.硅橡胶绝缘电机引接线：抗紫外线性能。
B.额定电压：1000V。
C.额定温度：-60～+180℃。
D.导体：镀锡铜丝。
E.绝缘体：硅橡胶。
2）参数（表6-13）。
表6-13 硅橡胶电缆参数表
其他规格见表6-14。
表6-14 硅橡胶绝缘电机引接线

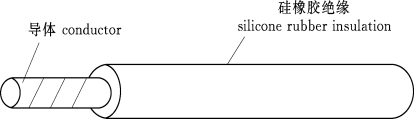

硅橡胶电缆结构如图6-12所示。
图6-12 硅橡胶电缆结构示意图
硅橡胶绝缘电机引接线的技术参数见表6-15，导体结构参数见表6-16。
表6-15 硅橡胶绝缘电机引接线技术参数表
表6-16 导体结构参数表
（2）电力电缆。
交流侧宜使用阻燃聚氯乙烯绝缘电线电缆，阻燃电线有别于普通电线，具有以下优点：
1）阻燃电线其中所用的阻燃绝缘料是ZR-PVC/C，阻燃护套料是ZR-PVC/ST4，氧指数均大于30，其他性能均符合GB 5023—97的规定。
2）阻燃电线电缆具有不易着火或着火后防止延燃的特点，为预防火灾提供了安全保证。
阻燃聚氯乙烯绝缘的技术指标：
1）额定电压：300/300V、300/500V、450/750V、0.6/1kV。
2）电线长期允许工作温度不超过90℃。
3）电缆敷设温度应不低于0℃，外径（D）小于25mm电缆的允许弯曲半径应不小于4D。
