光伏发电系统的构成和组成
【摘要】：把整个系统分成6个子系统，通过6台SC100kW的并网逆变器并入6个独立的低压并网点。因此对应每台并网逆变器，配一台直流配电柜和一台交流配电柜。在整个系统选型中，首先确定单组并网逆变器的功率，再根据并网逆变器的功率来确定光伏矩阵的组合排列。汇流箱用于将多路的光伏组件输入汇成一路输入，并带有防雷防反接的保护。
图6-9 一个子方阵组件排布图
2.汇流箱及交直流配电柜
（1）汇流箱。
图6-10 汇流箱实物图

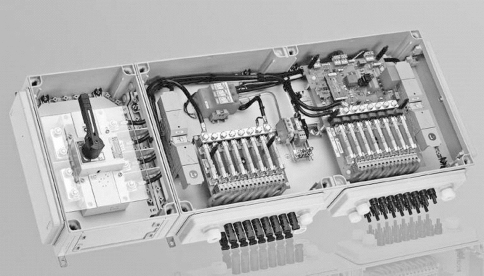

为了使系统更加匹配，选用SMA的带监控汇流箱，型号：Sunny Control（String Monitor），每12路用一个汇流箱，一个100kW系统用3个汇流箱（图6-10）。
图6-11 系统原理图
（2）交直流配电柜。
把整个系统分成6个子系统，通过6台SC100kW的并网逆变器并入6个独立的低压并网点。因此对应每台并网逆变器，配一台直流配电柜和一台交流配电柜。在直流配电柜和交流配电柜中均配有显示、测量、计量、监控仪表，保护开关、防雷等元器件，元器件均采用ABB、施耐德等国内外知名品牌。

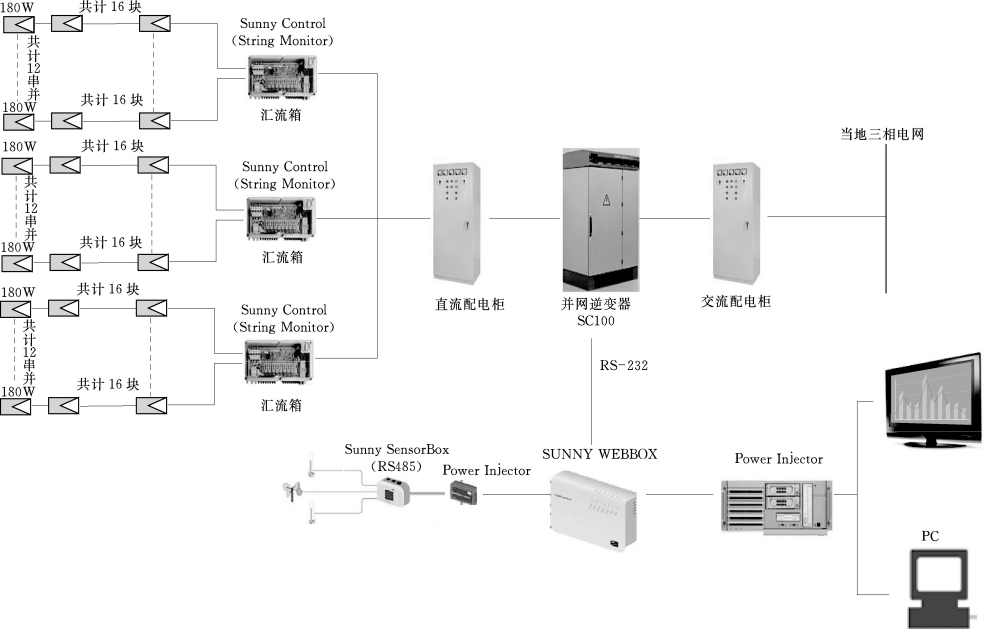

（3）系统原理图（图6-11）。
在整个系统选型中，首先确定单组并网逆变器的功率，再根据并网逆变器的功率来确定光伏矩阵的组合排列。汇流箱用于将多路的光伏组件输入汇成一路输入，并带有防雷防反接的保护。而交直流配电柜用于对交流侧和直流侧的用电控制，对并网逆变的直流输入保护和交流输入保护，在配电柜中增加测量监控的仪表，可计算出光伏的发电量和并网后的发电量。
通信系统用于对整套系统的数据采集及远程控制和监控。
