根据每个光伏阵列每侧长58~62m,宽4.2m,光伏组件紧贴屋顶弧面安装的情况,选用180(35)D1580×808组件,组件串从中间部分留有2m的检修通道,组件横向之间留有0.02m的间隙,纵向留有0.06m的间隙,则:
在横向可布置组件数X=[60-2-0.02×(X-1)]/1.58,解得:X≈36块,每侧18块在纵向可布置组件数Y=[4.2-0.06×(Y-1)]/0.808解得:Y≈4块
下面用SMA软件进行验证。
1.18块组成一个组件串

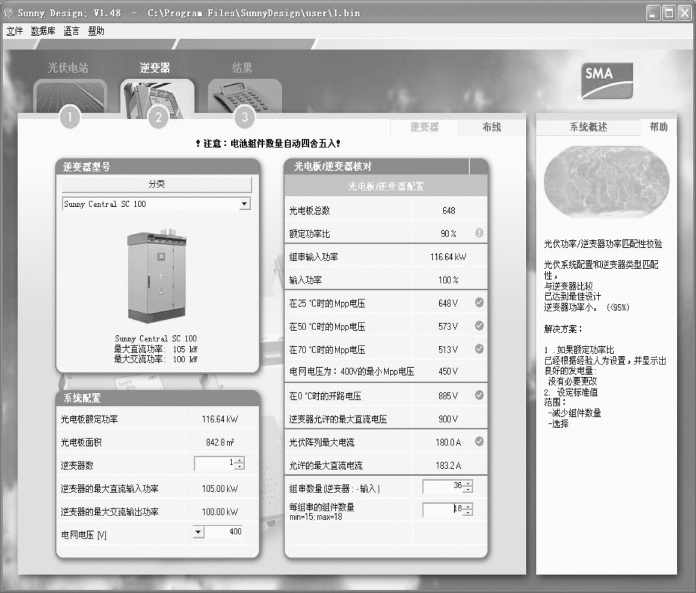

从图6-5所示的模拟结果看,选择18串×36并组件方阵时,额定功率比为90%,不能满足额定功率比为95%~115%的要求,因而需要减少组件数量。
图6-5 SAM软件验证界面
2.17块组成一个组件串
从图6-6所示的模拟结果看,选择17串×36并组件方阵时,额定功率比为95%,刚刚满足额定功率比为95%~115%的要求,可以使用,但不太理想。
3.16块组成一个组件串
从图6-7所示的模拟结果看,选择16串×36并组件方阵时,额定功率比为101%,处于额定功率比为95%~115%的中间位置,非常理想。
从上面的模拟可以看出,采用16串×36并是合理方案。
