光伏组件峰值功率及设计计算方法分析

2023-07-02 理论教育版权反馈

【摘要】：（6-1）2.光伏组件总功率P mP m=a×Q/F×y×η/365×3.6×1或P m=a×Q/f×y×η/3.6×1或P m=a×Q/h 1×y×η式中 P m——光伏组件峰值功率，Wp或kWp；a——全年平均每天光伏发电量与用电量之比，此值1≤a≤d；η——发电系统综合影响系数。

1.每天电器用电总量Q

Q=W 1×t1+W 2×t2+… （kWh）　（6-1）

2.光伏组件总功率P m

P m=a×Q/F×y×η/365×3.6×1　（6-2a）

或　　　P m=a×Q/f×y×η/3.6×1　（6-2b）

或　　　P m=a×Q/h 1×y×η　（6-2c）

式中 P m——光伏组件峰值功率，Wp或kWp（标定条件：光照强度1000W/m2，温度25℃，大气质量AM1.5）；

a——全年平均每天光伏发电量与用电量之比，此值1≤a≤d；

η——发电系统综合影响系数（表6-2）。

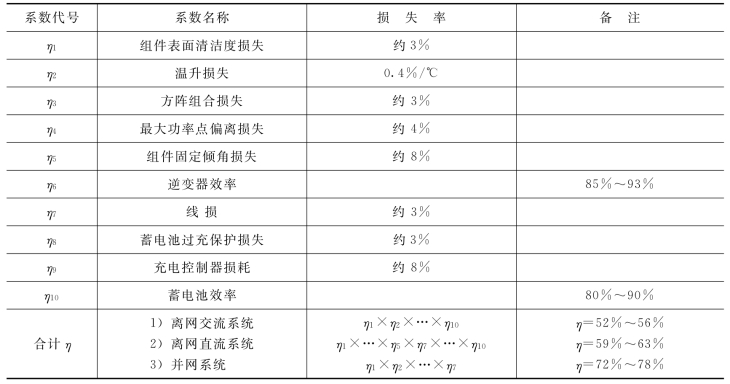

表6-2　光伏发电系统各种影响因素分析表

pagenumber_ebook=185,pagenumber_book=179

3.蓄电池容量C

交流供电　C=d×Q/DOD×η6×η9×η10 （kWh）　（6-3a）

直流供电　C=d×Q/DOD×η9×η10 （kWh）　（6-3b）

4.蓄电池电压V、安时数Ah、串联数N与并联数M设计

蓄电池总安时数Ah=蓄电池容量C/蓄电池组电压V　（6-4）

蓄电池电压根据负载需要确定，通常有如下几种：1.2V、2.4V、3.6V、4.8V、6V、12V、24V、48V、60V、110V、220V。

蓄电池串联数N=蓄电池组电压V/每只蓄电池端电压v　（6-5）

蓄电池并联数M=蓄电池总安时数AH/每只蓄电池AH数　（6-6）

5.光伏组件串联与并联设计

光伏组件串联电压和组件串联数根据蓄电池串联电压确定（表6-3～表6-5）：

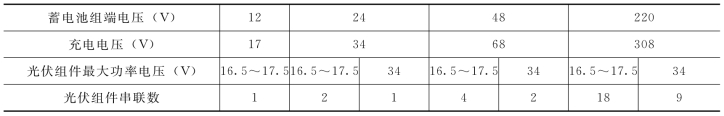

表6-4　（晶体硅）光伏组件串联电压和组件串联数

pagenumber_ebook=186,pagenumber_book=180

表6-4　（晶体硅）光伏组件端电压与电池片串联数

pagenumber_ebook=186,pagenumber_book=180

表6-5　（CIS薄膜）光伏组件端电压与电池片串联数

pagenumber_ebook=186,pagenumber_book=180

光伏组件并联数M=光伏组件总功率P m/每块组件峰值功率×组件串联数　（6-7）

6.充电控制器选用

主要根据下列要求选用：

（1）最大输入电压≥光伏方阵串联空载电压1.2～1.5倍。

（2）最大输入电流≥光伏方阵并联短路电流1.2～1.5倍。

（3）输入并联支路数≥光伏方阵并联数。

（4）额定功率≥最大负载功率总和1.2～1.5倍。

（5）输出最大电流≥最大负载电流1.2倍。

充电控制器应具有过充、欠压保护，防反充和接反保护功能。

7.逆变器选用

主要根据下列要求选用：

（1）最大输入电压≥蓄电池串联电压。

（2）额定功率≥负载最大功率1.2～1.5倍（对于感性负载，需考虑启动电流）。

（3）输出电压=负载额定电压。

（4）输出电流波形根据负载要求可以为方波或准正弦波或正弦波。

逆变器应具有输出过电压和过电流保护。
