题目：光伏板接线及并网发电

1.实训目的

（1）掌握光伏板接线方式。

（2）了解光伏板并网发电。

（3）通过对光伏板接线及操作，锻炼学生动手能力。

2.实训内容及设备

（1）实训内容。

1）太阳能电池板接线并操作汇流箱。

2）操作并网逆变器柜，将光伏电能送至电网。

（2）实训设备。

螺丝刀、汇流箱、太阳能电池板、并网逆变器、万用表。

3.实训步骤

（1）编写实训任务书。

（2）准备实训工具。

（3）断开汇流箱的空气开关，使用螺丝刀并且将9块光伏板的总线（光伏板输入接线）及光伏板输出接线接入汇流箱中（图5-34）。

pagenumber_ebook=181,pagenumber_book=175

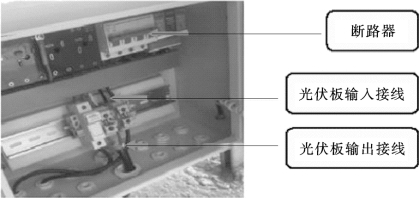

图5-34　汇流箱接线示意图

（4）每块光伏板都有一个接线盒，接线盒引出的2根线上标有正极与负极。将一块光伏板的正极与另一块光伏板的负极对接，将9块光伏板串联，如图5-35所示。

pagenumber_ebook=181,pagenumber_book=175

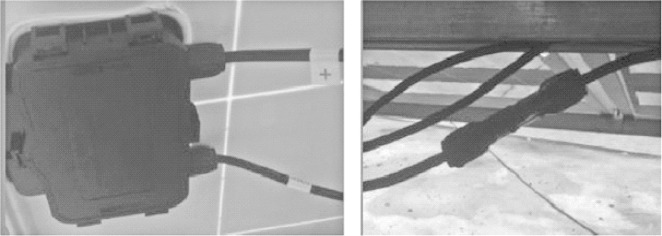

图5-35　光伏板接线盒

（5）用万用表测量汇流箱光伏输入端电压，电压约270V，断路器保持断开，进入室内，将光伏引进室内，接入电气柜中的光伏输入的断路器上端。

（6）用万用表测量市电电压220VAC是否接入断路器上端，确认接入后，打开断路器。

（7）打开室外汇流箱断路器，推上图5-34中断路器将光伏电压输入至室内。打开室内电气柜光伏输入断路器，将市电输入至电气柜中。

（8）按下面板上市电输入按钮，将市电输入至并网逆变器，再按下面板上光伏输入按钮，将光伏输入至并网逆变器中。并网逆变器自动检测电压，在电网正常和直流电压大于250V时，逆变器开始自动运行，等待约4min自动将光伏电能并入电网，并网成功后GRID绿灯亮。

4.实训报告

（1）实训任务书。

（2）实训报告书。

5.实训记录与分析（表5-15）

表5-15　实验记录分析表

pagenumber_ebook=182,pagenumber_book=176

6.问题讨论

（1）观察并网功率，简述环境对光伏并网功率的影响。

（2）思考在操作接线过程中，需注意哪些安全事项。

（3）仔细观察并网逆变器的界面，在并网启动时并网逆变器检测哪些参数？

技能考核（参考表5-16）

（1）观察事物的能力。

（2）操作演示能力。

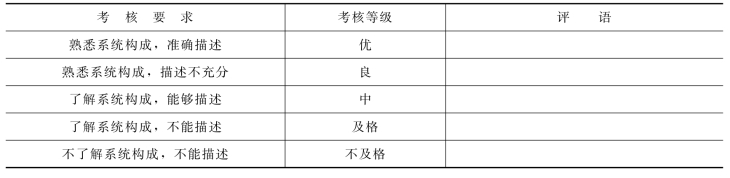

表5-16　实验考核表

pagenumber_ebook=182,pagenumber_book=176
