常见并网光伏发电系统的几种形式
【摘要】：图5-10无逆流型并网系统3.切换型并网光伏发电系统所谓切换型并网光伏发电系统，实际上是具有自动运行双向切换的功能。图5-11切换型并网系统4.有储能装置的并网光伏发电系统有储能装置的并网光伏发电系统就是在上述几类并网光伏发电系统中根据需要配置储能装置。因此带有储能装置的并网光伏发电系统可作为紧急通信电源、医疗设备、加油站、避难场所指示及照明等重要或应急负载的供电系统。
1.有逆流并网光伏发电系统
当太阳能光伏系统发出的电能充裕时，可将剩余电能馈入公共电网，向电网供电（卖电）；当太阳能光伏系统提供的电力不足时，由电网向负载供电（买电）。由于向电网供电时与电网供电的方向相反，所以称为有逆流光伏发电系统（图5-9）。

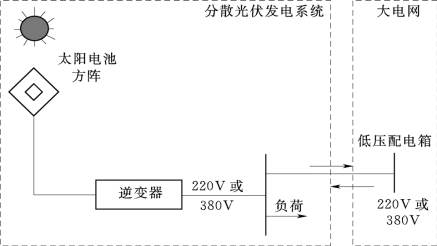

图5-8 分散式并网示意图

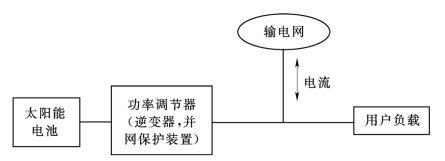

图5-9 有逆流型并网系统
2.无逆流并网光伏发电系统
太阳能光伏发电系统即使发电充裕也不向公共电网供电，但当太阳能光伏系统供电不足时，则由公共电网向负载供电（图5-10）。
图5-10 无逆流型并网系统
3.切换型并网光伏发电系统
所谓切换型并网光伏发电系统，实际上是具有自动运行双向切换的功能（图5-11）。一是当光伏发电系统因多云、阴雨天及自身故障等导致发电量不足时，切换器能自动切换到电网供电一侧，由电网向负载供电；二是当电网因为某种原因突然停电时，光伏系统可以自动切换使电网与光伏系统分离，成为独立光伏发电系统工作状态。有些切换型光伏发电系统，还可以在需要时断开为一般负载的供电，接通对应急负载的供电。一般切换型并网光伏发电系统都带有储能装置。

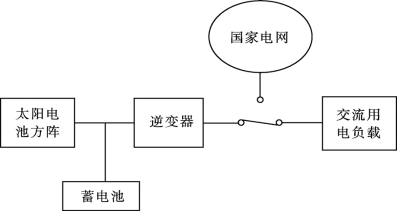

图5-11 切换型并网系统
4.有储能装置的并网光伏发电系统
有储能装置的并网光伏发电系统就是在上述几类并网光伏发电系统中根据需要配置储能装置。带有储能装置的光伏系统主动性较强，当电网出现停电、限电及故障时，可独立运行，正常向负载供电。因此带有储能装置的并网光伏发电系统可作为紧急通信电源、医疗设备、加油站、避难场所指示及照明等重要或应急负载的供电系统。
