组串式与集中式太阳能系统对比分析
【摘要】：表5-3组串式和集中式运行特性对比4.系统投资经济性分析由表5-4可知，采用组串式并网逆变器系统要节约大约48.1万元的资金，不包括由于组串式并网逆变器的维护费用低而节省的维护费用，和因组串式并网逆变器因MPPT而提高的系统发电量，综上所述，组串式并网系统优于集中式并网系统。
1.主要区别
（1）组串式与集中式所用并网逆变器效率基本相同，均可达到94%以上；但近年组串式逆变器采用新技术在重量、效率、价格等方面都有了较大的改进，优势较为明显。
（2）集中式并网因采用汇流装置，若在MPPT技术上做到对每一路运行情况进行监控，成本将非常昂贵；而组串式可省去汇流装置，能够实现对每一路的MPPT追踪，使系统成本下降，综合效率更高（图5-4）。
图5-4 组串式与集中式的MPPT对比
（a）组串式；（b）集中式
2.系统发电量分析
（1）发电量对比（表5-2）。
表5-2 发电量对比表

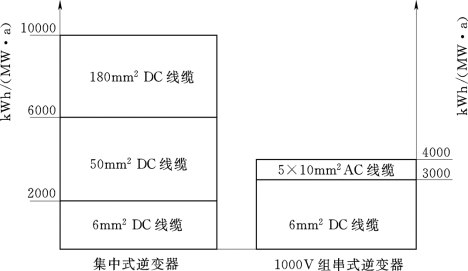

（2）直流损耗对比。如图5-5所示，集中式系统使用大量的直流线缆会造成较大的直流损耗。
图5-5 直流线缆损耗图
3.两种系统可靠性分析
（1）采用集中式并网逆变器的系统无冗余能力，如有任何故障整个系统将停止发电。采用组串式则有冗余能力，如有个别逆变器发生故障，对整个系统影响较小（图5-6）。
图5-6 组串式和集中式故障对比示意图
（a）组串式并网逆变；（b）集中式并网逆变器

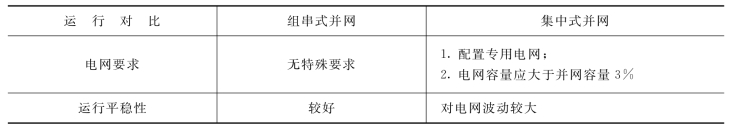

（2）采用集中式并网要求并网点短路容量足够大，以保证并网平稳，而采用组串式并网的系统可以控制顺序并网，使并网过程平稳（表5-3）。
表5-3 组串式和集中式运行特性对比

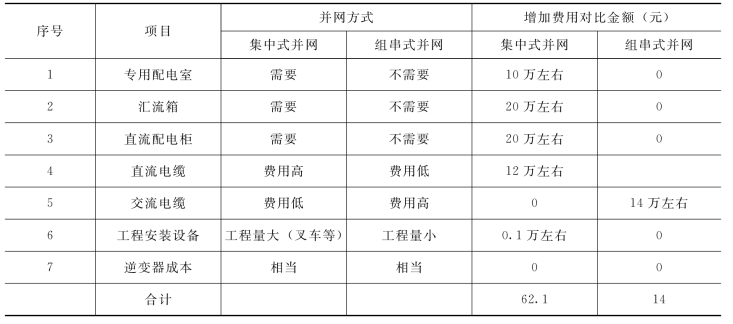

4.系统投资经济性分析（以投资1MW光伏并网电站为例，见表5-4）
由表5-4可知，采用组串式并网逆变器系统要节约大约48.1万元的资金，不包括由于组串式并网逆变器的维护费用低而节省的维护费用，和因组串式并网逆变器因MPPT而提高的系统发电量，综上所述，组串式并网系统优于集中式并网系统。
表5-4 系统投资经济性对比表
