太阳能光伏充电蓄电池实训：图示接线步骤、MPPT寻点与波占比影响
【摘要】：题目1：太阳能光伏对蓄电池组充电1.实训目的熟悉怎么使用太阳能光伏板进行对蓄电池的充电实验。图4-37实验接线图图4-38风光互补控制界面图4-39光电输入控制界面表4-14PWM波占空比对光伏系统的影响点击光电输入，自动搜寻MPPT最大功率点。风光互补实训平台1套红蓝接插线若干3.实训步骤按照接线原理图，将蓄电池接上仪表并输入至离网逆变器输入端，离网逆变器输出端接上仪表并给负载供电。
1.实训目的
（1）熟悉怎么使用太阳能光伏板进行对蓄电池的充电实验。
（2）测量光伏板对蓄电池进行充电时的充电电压与充电电流。
（3）了解和熟悉蓄电池充电曲线。
2.实训内容及设备
（1）实训内容。
1）查找相关资料，了解并且画出蓄电池的充电曲线。
2）画出光伏板直接对蓄电池进行充电的电路图。
3）按照所绘制的电路图进行接线。
4）观察蓄电池充电过程中电压、电流的变化趋势。
（2）实训设备。
电脑 1台
风光互补实训平台 1套
接插线 若干
12V100AH蓄电池 2块
上位机控制软件 1套
3.实训步骤
（1）按照接线图（图4-37）接线并将4个单元的仪表供电端子用接插线并联起来，打开总电源开关、碘钨灯开关、PLC开关、触摸屏开关、光伏输入开关和蓄电池输入开关。
（2）打开光伏寻日系统，将光电输入至控制器。
（3）打开上位机软件并运行。
（4）在风光互补控制界面点击“蓄电池动力输入”将蓄电池接进控制器（图4-38）。
（5）点击光电输入进入光电输入控制界面（图4-39），调节PWM占空比，点击“PWM波输入”观察在不同PWM占空比下，光伏的电压与电流、蓄电池的电压与电流变化，并找出占空比为多少时，光伏功率最大，即为最大功率点，通过上位机软件观察光伏电压、光伏电流、光伏功率、蓄电池电压、蓄电池电流及蓄电池功率，并填入表4-14中。
图4-37 实验接线图
图4-38 风光互补控制界面
图4-39 光电输入控制界面
表4-14 PWM波占空比对光伏系统的影响
（6）点击光电输入，自动搜寻MPPT最大功率点。
4.实验心得与思考题
（1）观察在100%占空比时，光伏电压、光伏电流、蓄电池电压、蓄电池电流。
（2）观察在0占空比时，光伏电压、光伏电流、蓄电池电压、蓄电池电流。
（3）综合上述监测情况，思考当光伏给蓄电池充电时，光伏特性与蓄电池特性各有什么特点？
题目2：离网式蓄电池发电系统带负载运行
1.实训目的
（1）熟悉蓄电池直流如何逆变成交流。
（2）了解离网逆变器工作原理。
2.实训内容及设备
（1）实训内容。
1）查找相关资料，了解什么是离网式逆变器。
2）画出蓄电池接入离网逆变器并带负载运行的电路原理图。
3）按照所绘制的电路图进行接线。
4）观察蓄电池逆变前后的电流变化。
（2）实训设备。
风光互补实训平台 1套
红蓝接插线 若干
3.实训步骤
（1）按照接线原理图（图4-40），将蓄电池接上仪表并输入至离网逆变器输入端，离网逆变器输出端接上仪表并给负载供电。

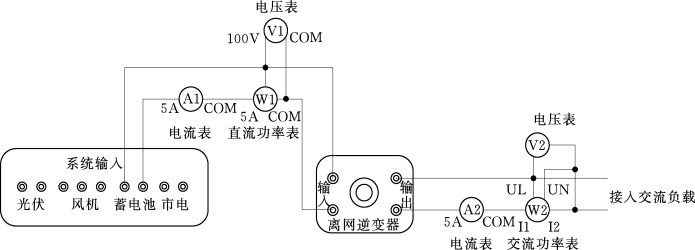

图4-40 接线原理图
（2）打开蓄电池输入开关，观察此时蓄电池的电压、电流和功率，按下离网逆变器的按钮，观察逆变之后的电压、电流和功率。
（3）接入不同的交流负载，如风扇、交通灯或白炽灯泡，观察蓄电池电压、电流和功率，离网逆变器输出的电压、电流和功率。
4.思考题
（1）思考在家用中离网逆变器的作用？
（2）根据以上两个实验设计出一套家用离网逆变供负载使用的系统。
技能考核（参考表4-15）
（1）观察事物的能力。
（2）操作演示能力。

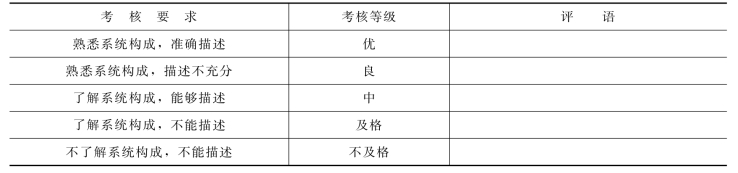

表4-15 实验考核表
