4.5.6.1 逆变器的型号

如图4-28所示，正弦波系列逆变器型号命名用字母、阿拉伯数字、短横线、短斜线等表示，由正弦波系列逆变器代号、输入直流额定电压、输出容量额定值、区分代号、安装使用方式五个部分组成。第一部分用字母SN表示正弦波系列逆变器，第二部分用数字表示输入直流额定电压（V），第三部分用数字表示输出容量额定值（VA），第四部分用数字或字母表示区分代号，见表4-7。

pagenumber_ebook=126,pagenumber_book=120

图4-28　逆变器命名

表4-7　第四部分数字或字母的含义

pagenumber_ebook=126,pagenumber_book=120

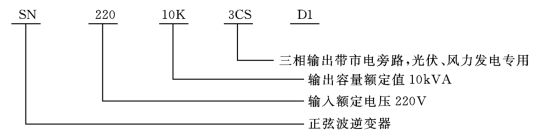

例：型号为SN220 10K 3CS D1，表示三相输出，光伏专用正弦波逆变器，输入额定电压220V，输出容量额定值10kVA（图4-29）。

pagenumber_ebook=127,pagenumber_book=121

图4-29　逆变器型号命名举例

pagenumber_ebook=127,pagenumber_book=121

图4-30　不同逆变器的产品

4.5.6.2 逆变器的产品（图4-30）

几种逆变器产品的技术参数见表4-8～表4-10。

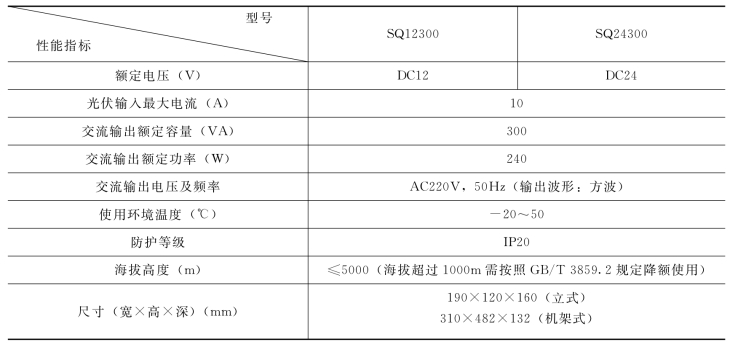

表4-8　控制逆变一体机（SQ系列）

pagenumber_ebook=127,pagenumber_book=121

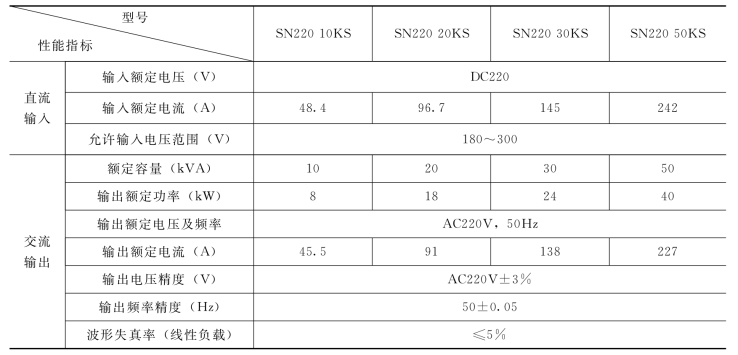

表4-9　正弦波逆变器（SN系列）1

pagenumber_ebook=128,pagenumber_book=122

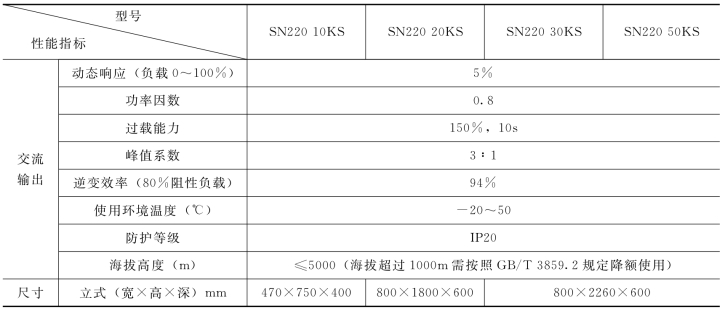

表4-10　正弦波逆变器（SN系列）2

pagenumber_ebook=128,pagenumber_book=122

续表

pagenumber_ebook=129,pagenumber_book=123

4.5.6.3 逆变器的选型

P n=（P×Q）/cosθ　（4 16）

式中 P n——逆变器的容量，VA；

P——负载的功率，W，感性负载需要考虑5倍左右的裕量；

cosθ——逆变器的功率因素（一般取0.8）；

Q——逆变器所需的裕量系数（一般选1.2～1.5）。

一般根据系统的要求配置对应功率段的逆变器，选型的逆变器的功率应该与太阳能电池方阵的最大功率匹配，一般选取光伏逆变器的额定输出功率与输入总功率相近左右，这样可以节约成本。

1.关键技术指标

（1）选择合适的输入输出电压范围，确保产品的最优组合。

（2）逆变器的输出效率：它的高低将直接影响到光伏发电系统的设计成本与发电效率。

（3）太阳能电池方阵最大功率跟踪功能（MPPT）及其效率。

（4）应注意所选用的逆变器应有基本的保护功能，如过流/短路保护、过功率保护、过温保护、防雷保护、孤岛保护等功能。

（5）逆变器输出电流波形畸变率（THD%）要低于4%。

2.认证标准

作为光伏电站的核心设备，为保证电站的稳定、可靠、持续运行，逆变器必须有很高的可靠性。它应具有销售目的地的安规认证、电磁兼容认证，如果是并网逆变器还要有各国并网认证（以欧洲为例）：

安规：EN62109-1，EN62109-2

电磁兼容：EN61000-6-1，EN61000-6-2，EN61000-6-3，EN61000-6-4

并网认证：VDE0126-1-1（德国）

3.品牌与服务

建议购买目前市场上口碑不错的品牌，因为一般品牌形象好的公司，通常会在技术，以及维修服务上有较大的投资，能满足对客户的承诺。

【例4-8】已知负载功率为5000W，系统电压为220V，试确定逆变器的型号。

解：根据式（4-15），取裕量系数Q=1.2，cosθ=0.8，得

P n=（P×Q）/cosθ=5000×1.2/0.8=7500VA

可选择型号为SN220 7.5KS逆变器。
