离网光伏系统一般由太阳能电池组件组成的光伏方阵、太阳能充放电控制器、蓄电池组、离网型逆变器、直流负载和交流负载等构成（图4-2）。

pagenumber_ebook=92,pagenumber_book=86

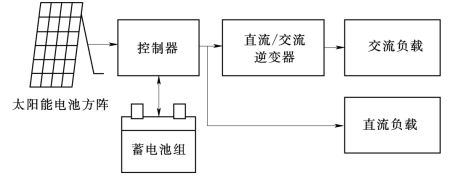

图4-2　离网式光伏发电系统图

1.太阳能电池方阵

将太阳辐射能直接转换成直流电，供负载使用或存贮在蓄电池内备用。

2.充放电控制器（图4-3）

在光伏发电系统中，控制器的基本作用是为蓄电池提供最佳的充放电电流和电压，快速、平稳、高效地为蓄电池充电，并在充电过程中减少损耗，尽量延长蓄电池的使用寿命；同时保护蓄电池，避免过充电和过放电现象发生。在不同类型的光伏发电系统中，控制器不尽相同，其功能多少及复杂程度差别很大，主要由电子元器件、仪表、继电器、开关等组成。

pagenumber_ebook=93,pagenumber_book=87

图4-3　充放电控制器

pagenumber_ebook=93,pagenumber_book=87

图4-4　光伏逆变器

3.离网型逆变器

由于光伏方阵直接输出电压一般都是12VDC、24VDC、48VDC、96VDC、192VDC。为能向220VAC的电器提供电能，需要将光伏发电系统所发出的直流电能转换成交流电能，因此需要使用DC-AC逆变器（图4-4）。在某些场合，需要使用多种电压的负载时，也要用到DC-DC逆变器，如将24VDC的电能转换成5VDC的电能。

4.蓄电池组

将太阳能电池方阵发出的直流电能存贮起来，在夜间或阴雨天供负载使用。在光伏发电系统中，电池处于浮充放电状态，夏天日照量大，除了供给负载用电外，还对蓄电池充电。在冬天日照量少时，这部分存贮的电能逐步放出。白天太阳能电池方阵给蓄电池充电，同时供给负载用电，晚上负载用电全部由蓄电池供给。一般分为铅酸电池和胶体电池，小微型系统中，也可用镍氢电池、镍镉电池或锂电池。
