1.光伏组件的设计要求

作为普通光伏组件，只要通过IEC61215的检测，满足抗130km/h（2400Pa）风压和抗25mm直径冰雹23m/s的冲击的要求。用作幕墙面板和采光顶面板的光伏组件，不仅需要满足光伏组件的性能要求，同时要满足幕墙的三性实验要求和建筑物安全性能要求，因此需要有更高的力学性能和采用不同的结构方式。例如尺寸为1200mm×530mm的普通光伏组件一般采用3.2mm厚的钢化超白玻璃加铝合金边框就能达到使用要求。但同样尺寸的组件用在BIPV建筑中，在不同的地点，不同的楼层高度，以及不同的安装方式，对它的玻璃力学性能要求就可能是完全不同的。南玻大厦外循环式双层幕墙采用的组件就是两块6mm厚的钢化超白玻璃夹胶而成的光伏组件（图3-14），这是通过严格的力学计算得到的结果。

pagenumber_ebook=67,pagenumber_book=61

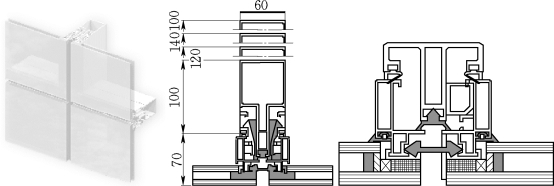

图3-14　双层玻璃幕墙结构图

2.建筑的美学设计要求

BIPV建筑首先是一个建筑，它是建筑师的艺术品，就相当于音乐家的音乐，画家的一幅名画，而对于建筑物来说光线就是它的灵魂，因此建筑物对光影要求甚高。但普通光伏组件所用的玻璃大多为布纹超白钢化玻璃，其布纹具有磨砂玻璃阻挡视线的作用。如果BIPV组件安装在大楼的观光处，这个位置需要光线通透，这时就要采用光面超白钢化玻璃制作双面玻璃组件，用来满足建筑物的功能。同时为了节约成本，电池板背面的玻璃可以采用普通光面钢化玻璃。

一个建筑物的成功与否，关键一点就是建筑物的外观效果，有时候细微的不协调都是不能容忍的。但普通光伏组件的接线盒一般粘在电池板背面，接线盒较大，很容易破坏建筑物的整体协调感，通常不为建筑师所接受，因此BIPV建筑中要求将接线盒省去或隐藏起来，这时的旁路二极管没有了接线盒的保护，要考虑采用其他方法来保护它，需要将旁路二极管和连接线隐藏在幕墙结构中。比如将旁路二极管放在幕墙骨架结构中，以防阳光直射和雨水侵蚀。

普通光伏组件的连接线一般外露在组件下方，BIPV建筑中光伏组件的连接线要求全部隐藏在幕墙结构中。

3.结构性能设计要求

在设计BIPV建筑时要考虑电池板本身的电压、电流是否方便光伏系统设备选型，但是建筑物的外立面有可能是一些大小、形式不一的几何图形组成，这会造成组件间的电压、电流不同，这个时候可以考虑对建筑立面进行分区及调整分格，使BIPV组件接近标准组件电学性能，也可以采用不同尺寸的电池片来满足分格的要求，以最大限度地满足建筑物外立面效果。另外，还可以将少数边角上的电池片不连接入电路，以满足电学要求。
