题目：太阳辐射的测算

1.实训目的

（1）掌握太阳辐射强度的计算方法。

（2）了解什么是太阳高度角以及如何测量。

（3）通过观测太阳在天空的运动轨迹，地面影子长短的变化，培养学生的观察能力。

2.实训内容及设备

（1）实训内容：

1）太阳高度角的测量与计算——立杆测影法。

2）太阳辐射强度的计算。

（2）实训设备：手表、标杆、圆规、记号笔、记录纸。

3.实训步骤

（1）编写实训任务书。

（2）准备实训工具。

（3）用立竿测影法测量当地正午太阳高度角：

1）测定前，将时间工具校准为北京时间。

2）在晴天正午前30～60min立杆，杆要垂直于地面，立于平坦开阔的地面，立杆处标记为O。

3）硬纸板上杆影顶点记为A。

4）以O为圆心，OA为半径作半圆。

5）正午后30～60min，记录下日影刚好落在所画半圆瞬间位置B。

6）作∠AOB的平分线OC，OC为当地经线，保持装置不受移动。

7）第二日，记录日影刚好与OC重合的时刻t，为当地正午地方时。

8）标记t时杆影顶点P，并测量OP的长度。

9）应用三角函数计算杆所在直线与杆影之间的夹角，该夹角为该地次日正午太阳高度角（图2-12）。

pagenumber_ebook=43,pagenumber_book=37

图2-12　测算正示午意太图阳高度角

（4）根据公式计算当地太阳辐射强度。

pagenumber_ebook=43,pagenumber_book=37

5.实训报告

（1）实训任务书。

（2）实训报告书。

5.实训记录与分析（表2-5）

表2-5　实验记录分析表

pagenumber_ebook=44,pagenumber_book=38

6.问题讨论

（1）理论值和测量值误差原因分析。

（2）纬度对太阳高度角的影响是什么？

（3）如何安装太阳能电池方阵可以提高方阵面上的太阳辐射强度？

技能考核（参考表2-6）

（1）观察事物的能力。

（2）操作演示能力。

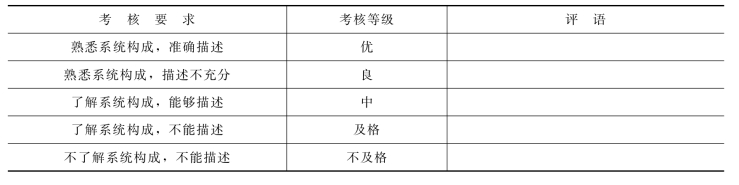

表2-6　考核记录表

pagenumber_ebook=44,pagenumber_book=38
