1.钢结构验收

钢结构验收时应依据GB 50661—2011《钢结构焊接规范》，GB 50205—2001《钢结构施工质量验收规范》等相关标准对钢结构进行验收。

1）钢材切割后应矫正，其质量标准应符合：矫正后的钢板表面无明显的凹面和损伤，表面划痕深度不大于0.5mm；型钢不直度，每米范围内不超过0.5mm，并无锐角；冷压折弯的部件边缘无裂纹；矫正后的尺寸应不超过图样或标准规定的偏差要求。

2）焊接坡口加工尺寸的允许偏差应符合GB 985—2008各种焊接方法推荐的坡口要求。

3）边缘加工质量应符合刨（铣）加工的边缘，要求平直光洁；除施工图另有规定外，刨（铣）范围及允许偏差应符合图样及标准的要求。

4）钢结构组装应符合组装前连接表面及焊缝两侧30～50mm范围内的铁锈、毛刺和油污等必须清除干净；用大样组装构架，组装的尺寸偏差应符合图样及标准的规定。

5）焊接质量应符合焊缝质量按标准规定的等级进行验收；焊缝金属表面应焊波均匀，无超标的缺陷；焊缝的几何尺寸应符合图样及标准的要求；焊缝内部检查应符合相关检查的标准规定。

6）预拼装检查对于需要进行预拼装检验的钢结构，预拼装均在工厂支凳（平台）进行，预拼装所用的支承凳或平台应测量找平；检查时应拆除全部临时固定和拉紧装置；预拼装时所有节点连接板均应装上，不应使用大锤锤击，预拼装的构件应处于自由状态，不得强行固定；预拼装数据可按设计或合同要求执行。进行预拼装的钢构件，其质量应符合设计要求和本规范合格质量标准的规定。表13-9为预拼装的标准要求。图13-17所示为钢结构现场预拼装时对角线、穿孔率及直线度的测量。

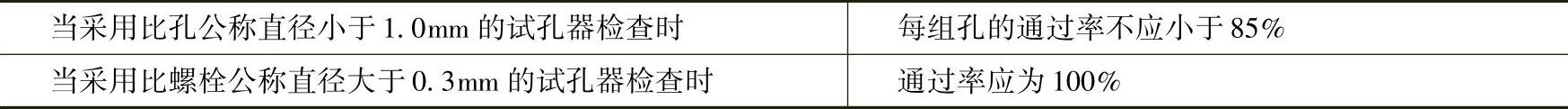

表13-9 预拼装标准要求（GB 50205—2001）
